可视化元素：笛卡尔 XY 图表

象征：

类别：特殊控制

该元素以笛卡尔坐标系中的折线图或条形图形式图形化地显示数组值的曲线。图表可以一次显示多条曲线。

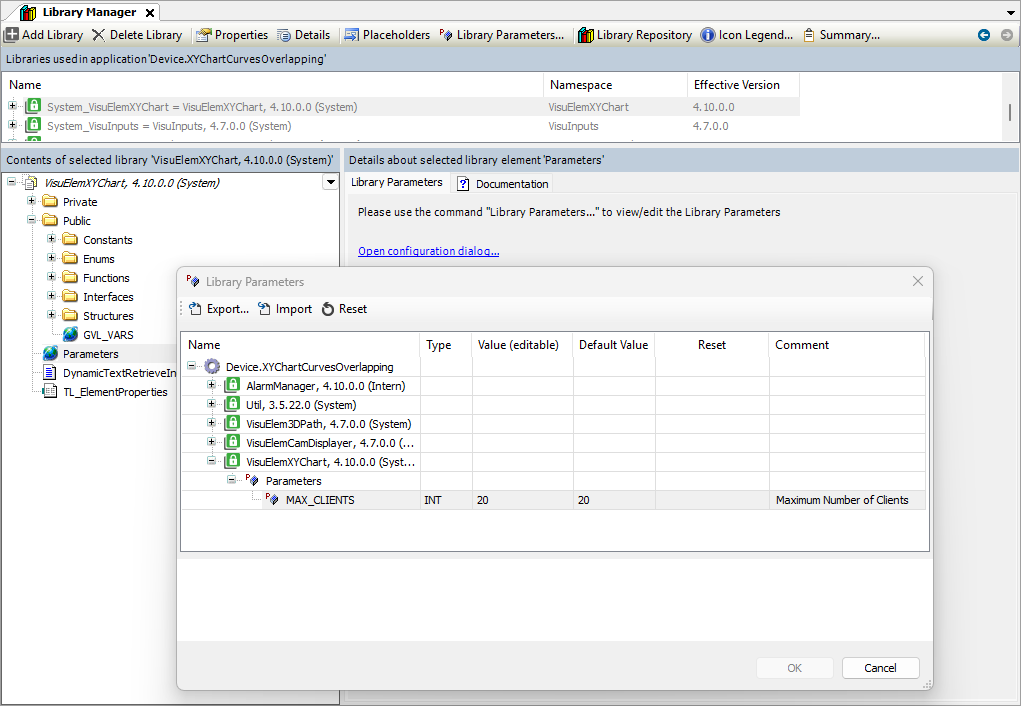

约束

该元件可与 V3.5 SP11 及更高版本的控制器一起使用。

注意

Kann auch veraltet sein 示例项目：“Visu Element XY 图表示例”

有关详细信息，请参阅：For more information, see: 示例：笛卡尔 XY 图表

元素属性

所有元素属性都可用吗？

只有在您选择 “” 后，所有属性才可用高级选项或所有类别过滤特性。

元素名称

例子： Velocity chart

提示

为元素指定单独的名称，以便更快地在元素列表中找到它们。

元素类型

笛卡尔 XY 图

XYChart：打开 XY 图表配置对话。

您可以在那里配置图表。

位置

该位置定义可视化窗口中元素的位置和大小。这是基于笛卡尔坐标系的。原点位于窗口的左上角。正水平 X 轴向右延伸。正垂直 Y 轴向下延伸。

X	元素左上角的 X 坐标（以像素为单位）例子： `10`
Y	元素左上角的 Y 坐标（以像素为单位）例子： `10`
宽度	以像素为单位指定例子： `150`
高度	以像素为单位指定例子： `30`

提示

您还可以通过拖动框来更改值符号到编辑器中的其他位置。

元素外观

属性包含用于定义元素外观的固定值。

边框线宽

值（以像素为单位）

例子： 2

注：数值 0 和 1 两者都导致一个像素的线宽。如果不应显示任何行，则边框线样式属性必须设置为选项无形的.

边框线样式

坚硬的
短跑
点
破折号
点划线点
无形的

框线颜色

列表框中的样式颜色。例子： Black
在颜色对话框中选择的固定值。例子： 0; 0; 0

字体轴

字体	例子：默认 : 打开字体对话。 : 带有样式字体的列表框

控制变量

表 14. 飞涨

	通过鼠标或多点触控设备上的捏合手势来缩放显示的曲线。它也适用于所有轴。在运行时当使能够是 `TRUE`，您可以通过按住鼠标左键用鼠标绘制一个框。当您释放鼠标按钮时，显示会放大方框并放大曲线。要在多点触控设备上放大和缩小，请分别将两根手指并拢或分开。缩放和平移可以一起工作。
启用	多变的（`BOOL`) 启用或禁用缩放。 `TRUE`：启用缩放例子： `PLC_PRG.xZoomEnable`
家	多变的（`BOOL`) 上升沿：在显示因缩放而改变后，将显示的曲线重置为初始状态。例子： `PLC_PRG.xZoomHome`
撤消	多变的（`BOOL`) 上升沿：在显示因缩放而改变后，将显示的曲线重置为之前的位置。例子： `PLC_PRG.xZoomUndo`
已放大	多变的（`BOOL`) 表示显示的曲线是否因缩放而被修改。 `TRUE`: 曲线设置被放大。例子： `PLC_PRG.xIsZoomed`

表 15. 平底锅

	平移显示的曲线是通过鼠标或多点触控设备上的捏合手势完成的。它也适用于所有轴。如果在运行时使能够是 `TRUE`，然后您可以按住鼠标左键将显示的曲线拖动到另一个位置。要在多点触控设备上平移显示的曲线，请用一根手指将其拖动到另一个位置。
启用	多变的（`BOOL`) 以启用或禁用平移。 `TRUE`：启用平移例子： `PLC_PRG.xPanEnable`
家	多变的（`BOOL`) 上升沿：在显示因平移而改变后，将显示的曲线重置为初始位置。例子： `PLC_PRG.xPanHome`
被平移	多变的（`BOOL`)，其状态指示显示的曲线是否因缩放而被修改。 `TRUE`: 曲线设置被平移。例子： `PLC_PRG.xIsPanned`

绝对运动

这些属性包含用于动态控制元素位置的 IEC 变量。参考点是元素的左上角。在运行时，整个元素被移动。

移动
X	X 位置的变量（数字数据类型）（以像素为单位）例子： `PLC_PRG.iPos_X` 容器变量： `Container.Width` 有关详细信息，请参阅：优化调整位置和大小在运行时增加此值会使元素向右移动。
Y	Y 位置的变量（数字数据类型）（以像素为单位）例子： `PLC_PRG.iPos_Y` 容器变量： `Container.Height` 有关详细信息，请参阅：优化调整位置和大小在运行时增加此值会使元素向下移动。
回转	旋转角度的变量（数字数据类型）（以度为单位）例子： `PLC_PRG.iAngle1` 元素的中点在中心观点。该旋转点显示为象征。在运行时，元素的对齐相对于可视化的坐标系保持不变。增加该值会使元素向右旋转。
内部旋转	旋转角度的变量（数字数据类型）（以度为单位）例子： `PLC_PRG.iAngle2` 在运行时，元素围绕指定的旋转点旋转中心根据变量的值。此外，元素的对齐方式会根据可视化的坐标系进行旋转。增加代码中的值会顺时针旋转。旋转点如图所示象征。注意如果在位置→角度属性，然后在执行可视化时将静态旋转角度添加到可变旋转角度（偏移）。

提示

您可以将变量组合到单位换算.

提示

这 X, 是, 回转，和内部旋转 “客户端动画”功能支持属性。

状态变量

变量动态控制元素行为。

无形的

多变的（BOOL) 用于切换元素的可见性

TRUE：该元素在运行时不可见。

例子： bIsVisible 和 VAR bIsVisible : BOOL := FALSE; END_VAR

停用输入

多变的（BOOL) 用于切换元素的可操作性

TRUE：用户输入在运行时没有任何影响。该元素显示为已停用。

提示

这无形的 “客户端动画”功能支持属性。

中心

	属性包含旋转点坐标的固定值。旋转点在编辑器中显示为符号并用作旋转和缩放的中心。提示您也可以通过拖动符号到编辑器中的另一个位置。
X	旋转点的 X 坐标
Y	旋转点的 Y 坐标

动画

提示

这些属性仅在您选择了支持客户端动画和原生元素叠加中的选项可视化管理器.

动画时长

元素运行动画的持续时间（以毫秒为单位）的变量

变量（整数值）
例子： Menu.tContent 和 VAR tContent : INT := 500; END_VAR
整数字面量
例子： 500

. 动画属性

绝对运动, 移动, X, 是
绝对运动, 回转
绝对运动, 内部旋转
绝对运动, 外旋

当可动画属性的至少一个值发生变化时，将执行动画移动。然后执行的运动不是生涩的，而是在指定的动画持续时间内是平滑的。可视化元素在动态旋转的同时移动到指定位置。过渡很平滑。

移至前台

多变的（BOOL) 用于在前景中设置元素

TRUE：在运行时，可视化元素显示在前台。

FALSE：在运行时，可视化元素显示在可视化编辑器中插入它的层中。

例子： bIsInForeground 和 VAR bIsInForeground : BOOL := FALSE; END_VAR

访问权

注意

仅当为可视化设置用户管理时可用。

访问权按钮

打开访问权对话。您可以在此处编辑元素的访问权限。

. 状态消息：

没有设置。完全权利。：所有用户组的访问权限：可操作
权利已设定：有限权利: 至少有一组限制访问。

本节内容如下:

参见:

X	元素左上角的 X 坐标（以像素为单位）例子： `10`
Y	元素左上角的 Y 坐标（以像素为单位）例子： `10`
宽度	以像素为单位指定例子： `150`
高度	以像素为单位指定例子： `30`

	通过鼠标或多点触控设备上的捏合手势来缩放显示的曲线。它也适用于所有轴。在运行时当使能够是 `TRUE`，您可以通过按住鼠标左键用鼠标绘制一个框。当您释放鼠标按钮时，显示会放大方框并放大曲线。要在多点触控设备上放大和缩小，请分别将两根手指并拢或分开。缩放和平移可以一起工作。
启用	多变的（`BOOL`) 启用或禁用缩放。 `TRUE`：启用缩放例子： `PLC_PRG.xZoomEnable`
家	多变的（`BOOL`) 上升沿：在显示因缩放而改变后，将显示的曲线重置为初始状态。例子： `PLC_PRG.xZoomHome`
撤消	多变的（`BOOL`) 上升沿：在显示因缩放而改变后，将显示的曲线重置为之前的位置。例子： `PLC_PRG.xZoomUndo`
已放大	多变的（`BOOL`) 表示显示的曲线是否因缩放而被修改。 `TRUE`: 曲线设置被放大。例子： `PLC_PRG.xIsZoomed`

	平移显示的曲线是通过鼠标或多点触控设备上的捏合手势完成的。它也适用于所有轴。如果在运行时使能够是 `TRUE`，然后您可以按住鼠标左键将显示的曲线拖动到另一个位置。要在多点触控设备上平移显示的曲线，请用一根手指将其拖动到另一个位置。
启用	多变的（`BOOL`) 以启用或禁用平移。 `TRUE`：启用平移例子： `PLC_PRG.xPanEnable`
家	多变的（`BOOL`) 上升沿：在显示因平移而改变后，将显示的曲线重置为初始位置。例子： `PLC_PRG.xPanHome`
被平移	多变的（`BOOL`)，其状态指示显示的曲线是否因缩放而被修改。 `TRUE`: 曲线设置被平移。例子： `PLC_PRG.xIsPanned`

移动
X	X 位置的变量（数字数据类型）（以像素为单位）例子： `PLC_PRG.iPos_X` 容器变量： `Container.Width` 有关详细信息，请参阅：优化调整位置和大小在运行时增加此值会使元素向右移动。
Y	Y 位置的变量（数字数据类型）（以像素为单位）例子： `PLC_PRG.iPos_Y` 容器变量： `Container.Height` 有关详细信息，请参阅：优化调整位置和大小在运行时增加此值会使元素向下移动。
回转	旋转角度的变量（数字数据类型）（以度为单位）例子： `PLC_PRG.iAngle1` 元素的中点在中心观点。该旋转点显示为象征。在运行时，元素的对齐相对于可视化的坐标系保持不变。增加该值会使元素向右旋转。
内部旋转	旋转角度的变量（数字数据类型）（以度为单位）例子： `PLC_PRG.iAngle2` 在运行时，元素围绕指定的旋转点旋转中心根据变量的值。此外，元素的对齐方式会根据可视化的坐标系进行旋转。增加代码中的值会顺时针旋转。旋转点如图所示象征。注意如果在位置→角度属性，然后在执行可视化时将静态旋转角度添加到可变旋转角度（偏移）。
