目的: EtherCAT Safety 模块(设备编辑器)

功能:设备配置器

称呼:在设备树中,双击 EtherCAT 掌握。

有关通用设备编辑器的信息

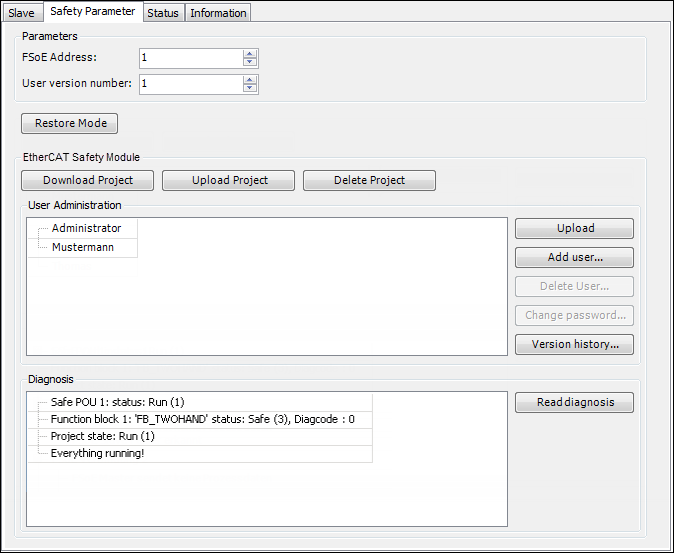

标签:安全参数

62. 参数

FSoE 地址

独特的 EtherCAT 模块的地址。 FSoE 每个连接对应一个安全现场总线设备(或其逻辑 I/O)。

用户版本号

数字

该 ID 可由用户自由选择。它保存在 EtherCAT Safety 模块并显示在版本历史记录中。



按钮: 恢复模式

打开 恢复模式 对话框。您可以在此处定义在替换时自动恢复项目文件的条件 EtherCAT Safety 模块。

看: 对话框:恢复模式

63. EtherCAT Safety 模块

按钮: 下载项目

开始下载。

有关详细信息,请参阅: 从下载项目开始

按钮: 上传项目

上传保存在 EtherCAT Safety 模块。将该项目与当前项目进行比较。如果有差异,则显示这些差异。

有关详细信息,请参阅: 上传项目

按钮: 删除项目

此命令可用于从中删除项目 EtherCAT Safety 模块。

有关详细信息,请参阅: 删除项目



64. 用户管理

EtherCAT Safety 模块具有用户管理功能。管理员可以创建其他用户并分配相应的密码。

按钮: 上传

将当前用户管理转移至 EtherCAT Safety 模块至 CODESYS 用于显示和编辑。

按钮: 添加用户

添加新用户。

注意:这要求您指定管理员密码。

按钮: 删除用户

删除选定的用户

注意:这要求您指定管理员密码。

按钮: 更改密码

打开更改密码的对话框。

注意:设置新密码之前需要指定当前密码。

按钮: 版本历史

打开 版本历史 对话框显示已从中读取的版本历史记录 EtherCAT Safety 模块。

看: 对话框:版本历史



65. 诊断

按钮: 阅读诊断

从读取诊断数据 EtherCAT Safety 模块并将其显示在 诊断 输出视图。



8. 例子


对话框:版本历史

25. 对话: 版本历史
对话: 版本历史


显示从 EtherCAT Safety 模块。

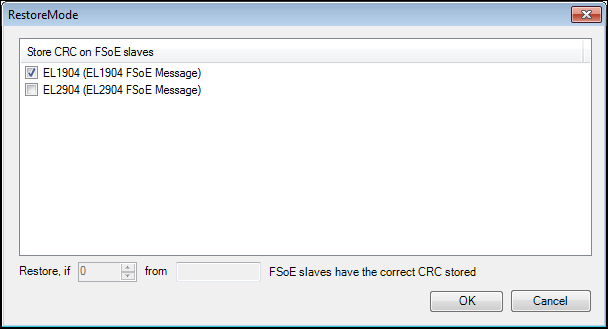

对话框:恢复模式

对话框列出了支持此功能并在程序中使用的所有从站。

26. 对话: 恢复模式
对话: 恢复模式


可以使用复选框来指定哪些从站应该存储 CRC。

然后下部定义这些从站中有多少个必须具有正确的 CRC,以便项目在 EtherCAT Safety 模块已被替换。

复选框:<名称 FSoE 从属>

_visu_icon_checked_box.png:为此从站保存了一个 CRC。

如果 <number> 则从 <maximum numberl> 恢复 FSoE 从站存储了正确的 CRC

定义已保存的从站 CRC 的最小数量,这些从站 CRC 必须与当前从站 CRC 匹配,以便项目在交换后自动恢复。

重要

更换的设备上必须设置相同的管理员密码 EtherCAT Safety 模块。
