Objet: EtherCAT Safety Module (éditeur d'appareils)
Fonction: Configurateur de l'appareil
Appel: Dans l'arborescence des appareils, double-cliquez sur l'objet situé sous le EtherCAT Maître.
Pour plus d'informations, voir :
Informations sur l'éditeur d'appareils génériques

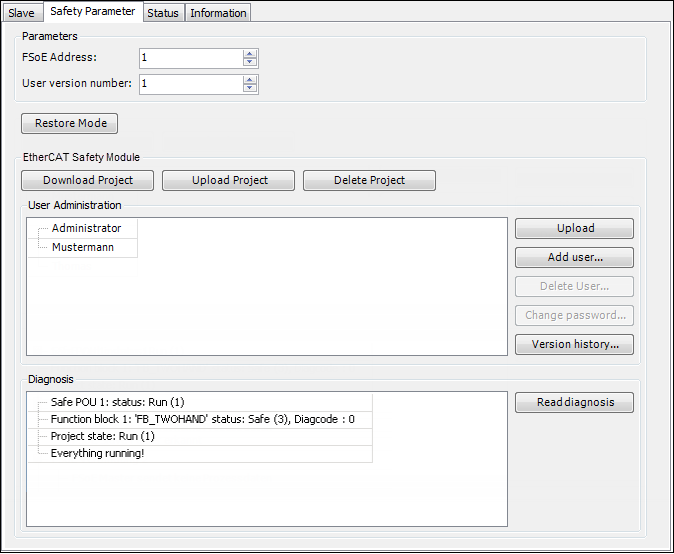

Onglet : Paramètre de sécurité
FSoE adresse | Unique EtherCAT adresse du module. UN FSoE La connexion correspond à un périphérique de bus de terrain sécurisé (ou à ses E/S logiques). |
Numéro de version utilisateur | Nombre Cet identifiant peut être librement sélectionné par l'utilisateur. Il est enregistré sur le EtherCAT Safety Module et s'affiche dans l'historique des versions. |
Bouton : Mode de restauration | Ouvre le Mode de restauration dialogue. Vous pouvez y définir les conditions de restauration automatique du fichier projet sur un EtherCAT Safety Module. |
Bouton : Télécharger le projet | Démarre le téléchargement. Pour plus de détails, voir : Commencer par télécharger le projet |
Bouton : Télécharger le projet | Télécharge le projet enregistré dans le EtherCAT Safety Module. Le projet est comparé au projet actuel. S'il existe des différences, celles-ci sont affichées. Pour plus de détails, voir : Télécharger le projet |
Bouton : Supprimer le projet | Cette commande peut être utilisée pour supprimer un projet du EtherCAT Safety Module. Pour plus de détails, voir : Supprimer un projet |
Le EtherCAT Safety module dispose d'une administration des utilisateurs. L'administrateur peut créer des utilisateurs supplémentaires et attribuer les mots de passe correspondants. | |
Bouton : Télécharger | Transfère la gestion actuelle des utilisateurs du EtherCAT Safety Module à CODESYS pour l'affichage et l'édition. |
Bouton : Ajouter un utilisateur | Ajoute un nouvel utilisateur. Remarque : Cela nécessite que vous spécifiiez le mot de passe administrateur. |
Bouton : Supprimer l'utilisateur | Supprime l'utilisateur sélectionné Remarque : Cela nécessite que vous spécifiiez le mot de passe administrateur. |
Bouton : Changer le mot de passe | Ouvre la boîte de dialogue pour modifier le mot de passe. Remarque : Le mot de passe actuel doit être spécifié avant de pouvoir définir un nouveau mot de passe. |
Bouton : Historique des versions | Ouvre le Historique des versions boîte de dialogue pour afficher l'historique des versions qui a été lu à partir du EtherCAT Safety Module. |
Bouton : Lire le diagnostic | Lit les données de diagnostic du EtherCAT Safety Module et l'affiche dans le Diagnostic vue de sortie. |

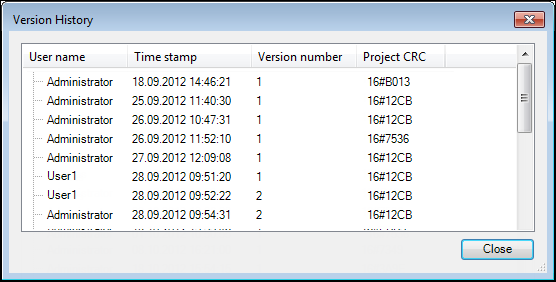

Boîte de dialogue : Historique des versions
Affiche l'historique des versions lu à partir du EtherCAT Safety Module.

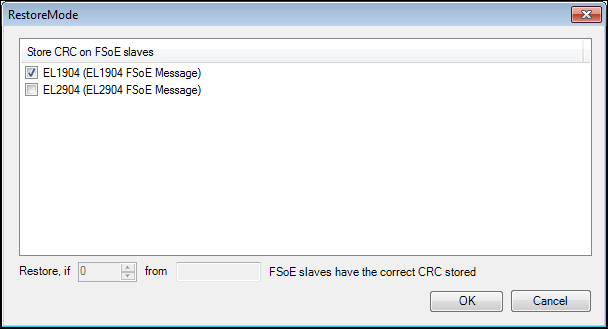

Boîte de dialogue : Mode de restauration
La boîte de dialogue répertorie tous les esclaves prenant en charge cette fonction et utilisés dans le programme.
Une case à cocher peut être utilisée pour spécifier quels esclaves doivent stocker un CRC.
Ensuite, la partie inférieure définit combien de ces esclaves doivent avoir le bon CRC pour que le projet soit automatiquement restauré après le EtherCAT Safety Le module a été remplacé.
Case à cocher : <nom du FSoE Esclave> |
|
Restaurer si <nombre> à partir de <nombre maximuml> FSoE les esclaves ont le CRC correct stocké | Définit le nombre minimum de CRC esclaves enregistrés qui doivent correspondre aux CRC esclaves actuels afin que le projet soit automatiquement restauré après un échange. |
Important
Le même mot de passe administrateur doit être défini sur le système remplacé. EtherCAT Safety Modules.
