Commencer par télécharger le projet
Astuce
Pour exécuter la commande, vous devez être connecté avec l'application standard. La demande standard doit être dans le [run] État.
Avant que la commande ne soit exécutée, un utilisateur doit être sélectionné dans la liste d'administration des utilisateurs. Si aucun utilisateur n'est sélectionné, alors le Administrateur est utilisé.
Le processus de téléchargement est exécuté à partir du Paramètre de sécurité onglet de l'éditeur du nœud du EtherCAT Safety Module. Cette fonction est disponible en mode en ligne uniquement.

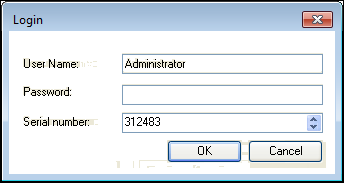

Après avoir exécuté le Télécharger le projet commande, vous devez spécifier un mot de passe valide et le numéro de série du terminal pour que l'enregistrement de données soit accepté par le terminal.
Afin de vérifier le code généré, l'application est compilée de manière inverse après son téléchargement. Ce faisant, le code compilé est à nouveau décompilé et comparé au niveau du code source. Grâce à cette méthode diversifiée, le fonctionnement du compilateur est vérifié à chaque téléchargement. Les erreurs aléatoires et systématiques sont ainsi détectées.

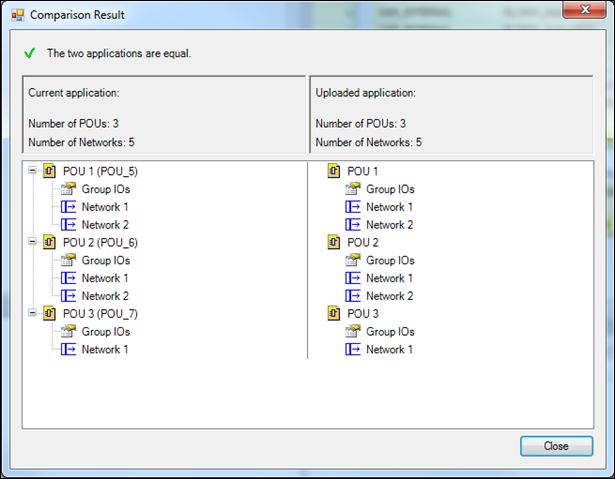

Dans le Résultat de la comparaison boîte de dialogue, vous pouvez connaître le résultat de la comparaison (identique ou différent). Pour EL6900, le nombre de POU et de réseaux comparés est affiché. Pour EL6910 et EK1960, le nombre de POU et de blocs fonctionnels comparés est affiché.
Lorsque l'égalité est déterminée, le téléchargement est valide et vous pouvez accuser réception du dialogue. Une fois le nom d'utilisateur et le mot de passe spécifiés à nouveau, l'enregistrement d'activation est téléchargé sur le EtherCAT Safety Module. Après cela, le module est prêt à démarrer. Vous devez démarrer l'application à partir du programme utilisateur. Cela se fait par un front montant des variables définies dans les E/S du groupe.
Voir : Propriétés des POU

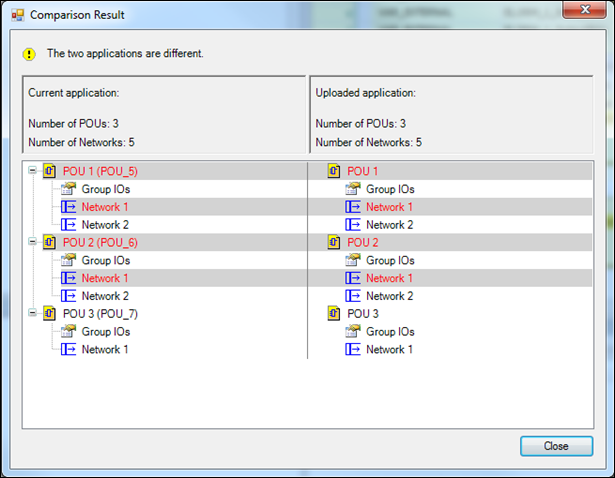

Si une différence est détectée, le téléchargement n'est pas valide et ne peut pas être reconnu. Dans ce cas, la boîte de dialogue de confirmation correspondante n'est pas affichée à l'utilisateur. Au lieu de cela, l'utilisateur voit où (dans quel bloc, réseau ou groupe d'E/S) l'écart s'est produit.
