Cómo cambiar la ruta de la cámara
Estas instrucciones utilizan el ejemplo de la Cómo crear una cámara capítulo para demostrar cómo cambiar una leva.
Cambiar la ruta con el editor gráfico
Abre el mesa giratoria cámara en el editor.
El Leva la pestaña es visible.
Seleccione el punto en 120 y elimínelo presionando la tecla eliminar (Supr). También elimine el punto en 240.
Selecciona el Añadir punto herramienta de la Caja de herramientas vista.
El puntero del mouse se convierte en una cruz cuando lo mueve al editor.
Haga clic cerca posición de maestro 400 y posición de esclavo 45 en los gráficos superiores (posición de esclavo).
Se cambia la curva de la posición del esclavo. Las curvas de velocidad, aceleración y sacudida también cambian.
Seleccione el nuevo punto insertado haciendo clic en él.
Arrastre el punto a otra posición.
La curva de la posición del esclavo se ajusta en consecuencia.
Cambiar el X y Y propiedades a los valores exactos de 400 y 45, respectivamente.
De la misma manera, cambie el valor X a 45 del punto en la posición maestra 2000.
Selecciona el Seleccione herramienta de la Caja de herramientas vista.
Seleccione el segundo elemento de la curva (entre 400 y 2000).
Cambiar el Tipo de segmento propiedad a Línea.

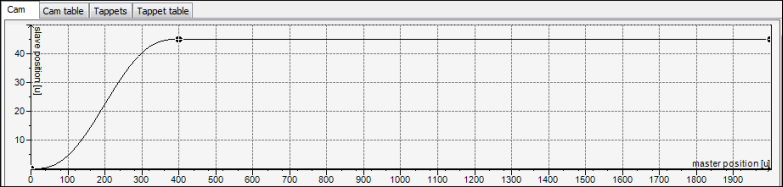

Compruebe la curva en el editor gráfico.
Monitor:
Cambiando la ruta con una mesa de levas
Abre el Eje vertical cámara en el editor.
El Leva la pestaña es visible.
Selecciona el mesa de levas pestaña.
Haga clic en el
símbolo para eliminar el punto en 120. También elimine el punto en 240.Haga clic en el
símbolo.Se insertan un nuevo punto y un nuevo segmento en (1000/150).
Añade dos puntos más.
Cambie los valores X / Y de los siguientes puntos:
Punto 1:
0 / 0Punto 2:
400 / 0Punto 3:
600 / 250Punto 4:
1800 / 250Punto 5:
2000 / 0
Se cambia la curva de la posición del esclavo. Las curvas de velocidad, aceleración y sacudida también cambian.
En la tabla de levas, cambie el Tipo de segmento del primer y tercer segmento para Línea.

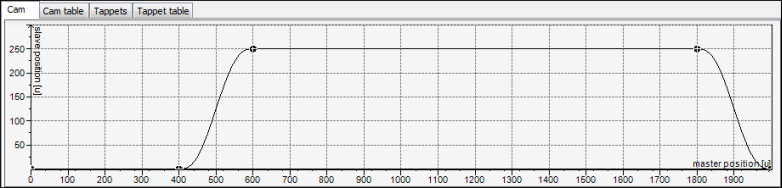

Compruebe la curva en el editor gráfico.
Monitor:
Sugerencia
En la práctica, las curvas de las diferentes levas se definen frecuentemente como superpuestas para ahorrar tiempo de ciclo. En el ejemplo anterior, el eje vertical ya podría iniciar el movimiento mientras la mesa giratoria todavía está en movimiento (por ejemplo, en X: 350).
