Objeto: EtherCAT Safety Módulo (editor de dispositivos)
Función: Configurador del dispositivo
Llamar: En el árbol de dispositivos, haga doble clic en el objeto debajo del EtherCAT Maestro.
Para más información, ver:
Información sobre el editor de dispositivos genéricos

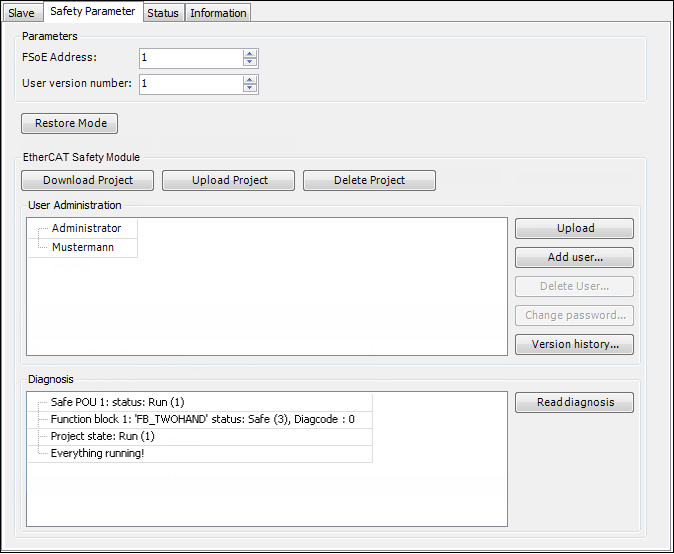

Pestaña: Parámetro de seguridad
FSoE DIRECCIÓN | Único EtherCAT dirección del módulo. A FSoE la conexión corresponde a un dispositivo de bus de campo seguro (o sus E/S lógicas). |
Número de versión del usuario | Número Este ID puede ser seleccionado libremente por el usuario. Se guarda en el EtherCAT Safety Módulo y se muestra en el historial de versiones. |
Botón: Modo de restauración | Abre el Modo de restauración diálogo. Allí puede definir las condiciones para restaurar automáticamente el archivo del proyecto en un archivo reemplazado. EtherCAT Safety Módulo. |
Botón: Descargar Proyecto | Inicia la descarga. Para más detalles, consulte: Comenzando con Descargar Proyecto |
Botón: Subir Proyecto | Sube el proyecto guardado en el EtherCAT Safety Módulo. El proyecto se compara con el proyecto actual. Si hay diferencias, se muestran. Para más detalles, consulte: Subir Proyecto |
Botón: Eliminar proyecto | Este comando se puede utilizar para eliminar un proyecto del EtherCAT Safety Módulo. Para más detalles, consulte: Eliminar un proyecto |
El EtherCAT Safety El módulo tiene una administración de usuarios. El administrador puede crear usuarios adicionales y asignar las contraseñas correspondientes. | |
Botón: Subir | Transfiere la administración de usuarios actual del EtherCAT Safety Módulo para CODESYS para visualización y edición. |
Botón: Agregar usuario | Agrega un nuevo usuario. Nota: Esto requiere que especifique la contraseña de administrador. |
Botón: Borrar usuario | Elimina el usuario seleccionado Nota: Esto requiere que especifique la contraseña de administrador. |
Botón: Cambiar la contraseña | Abre el cuadro de diálogo para cambiar la contraseña. Nota: Es necesario especificar la contraseña actual antes de poder establecer una nueva contraseña. |
Botón: Historial de versiones | Abre el Historial de versiones cuadro de diálogo para mostrar el historial de versiones que se ha leído desde el EtherCAT Safety Módulo. |
Botón: Leer Diagnóstico | Lee los datos de diagnóstico del EtherCAT Safety Módulo y lo muestra en el Diagnóstico vista de salida. |

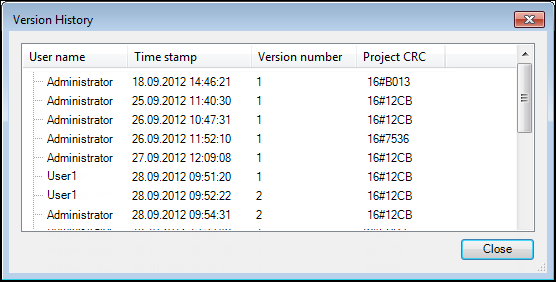

Diálogo: Historial de versiones
Muestra el historial de versiones leído desde el EtherCAT Safety Módulo.
Diálogo: Modo de restauración
El cuadro de diálogo enumera todos los esclavos que admiten esta función y que se utilizan en el programa.
Se puede utilizar una casilla de verificación para especificar qué esclavos deben almacenar un CRC.
Luego la parte inferior define cuántos de estos esclavos tienen que tener el CRC correcto para que el proyecto se restaure automáticamente después de la EtherCAT Safety El módulo ha sido reemplazado.
Casilla de verificación: <nombre del FSoE Esclavo> |
|
Restaurar si <número> desde <número máximo> FSoE Los esclavos tienen almacenado el CRC correcto. | Define el número mínimo de CRC esclavos guardados que deben coincidir con los CRC esclavos actuales para que el proyecto se restaure automáticamente después de un intercambio. |
Importante
Se debe establecer la misma contraseña de administrador en el dispositivo reemplazado. EtherCAT Safety Módulos.
