Comenzando con Descargar Proyecto
Sugerencia
Para ejecutar el comando, debe iniciar sesión con la aplicación estándar. La aplicación estándar debe estar en el [run] estado.
Antes de ejecutar el comando, se debe seleccionar un usuario de la lista de administración de usuarios. Si no se selecciona ningún usuario, entonces el Administrador se utiliza.
El proceso de descarga se ejecuta desde el Parámetro de seguridad pestaña del editor para el nodo del EtherCAT Safety Módulo. Esta función está disponible únicamente en modo en línea.

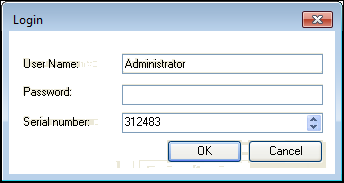

Después de ejecutar el Descargar Proyecto comando, debe especificar una contraseña válida y el número de serie del terminal para que el terminal acepte el registro de datos.
Para verificar el código generado, la aplicación se compila de manera inversa después de descargarla. Al hacerlo, el código compilado se descompila nuevamente y se compara a nivel del código fuente. Con este método variado se comprueba el funcionamiento del compilador en cada descarga. De este modo se detectan errores tanto aleatorios como sistemáticos.

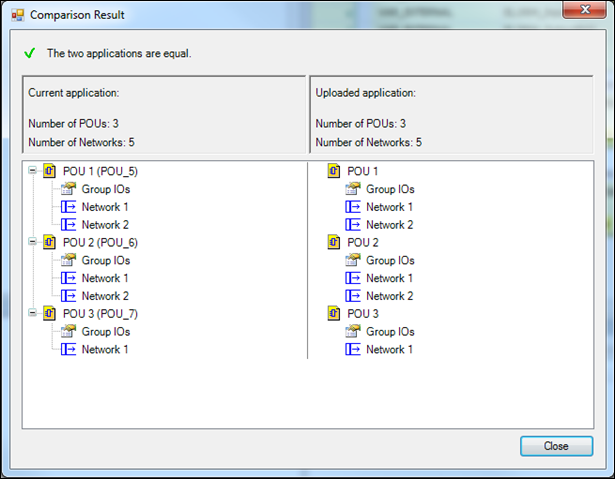

En el Resultado de la comparación cuadro de diálogo, puede conocer el resultado de la comparación (igual o diferente). Para EL6900, se muestra la cantidad de POU y redes comparadas. Para EL6910 y EK1960, se muestra el número de POU y bloques de funciones comparados.
Cuando se determina la igualdad, la descarga es válida y se puede reconocer el diálogo. Después de especificar nuevamente el nombre de usuario y la contraseña, el registro de activación se descarga en la EtherCAT Safety Módulo. Después de eso, el módulo está listo para comenzar. Debe iniciar la aplicación desde el programa de usuario. Esto se realiza mediante un flanco ascendente de las variables definidas en las E/S del grupo.

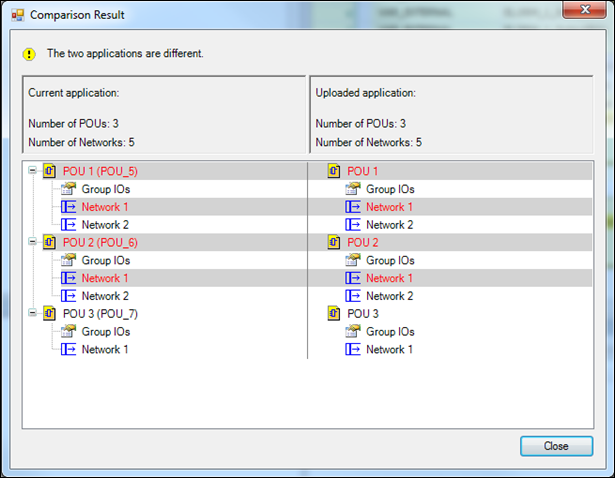

Si se detecta una diferencia, la descarga no es válida y no se puede confirmar. En este caso, el cuadro de diálogo de confirmación correspondiente no se muestra al usuario. En cambio, se muestra al usuario dónde (en qué bloque, red o grupo de E/S) se ha producido la discrepancia.
