Szenario "The Safe House": vPLC + vSafe + ProfiSafe + Time Provider + Lizenzserver


Anmerkung

Die Dokumentation auf den folgenden Seiten wird nur zu Informationszwecken zur Verfügung gestellt. Für Einschränkungen und Sicherheits- oder Zertifizierungsinformationen konsultieren Sie bitte die Sicherheitsdokumentation des Herstellers des Geräts, das Sie programmieren.

Voraussetzungen

  • Szenarios:

    Voraussetzung für dieses Szenario ist das erfolgreiche Einrichten des Szenario Szenario "Virtual with Fieldbus": vPLC + Lizenzserver + Edge Gateway + Fieldbus

  • Hardware

    Es werden weiter folgende Geräte benötigt:

    • Desktop-PC mit installiertem CODESYS Development System

    • Linux-Host-PC mit installierten virtual Edge Gateway, virtual PLC 1 und Lizenzserver

    Es werden zusätzlich folgende Geräte benötigt:

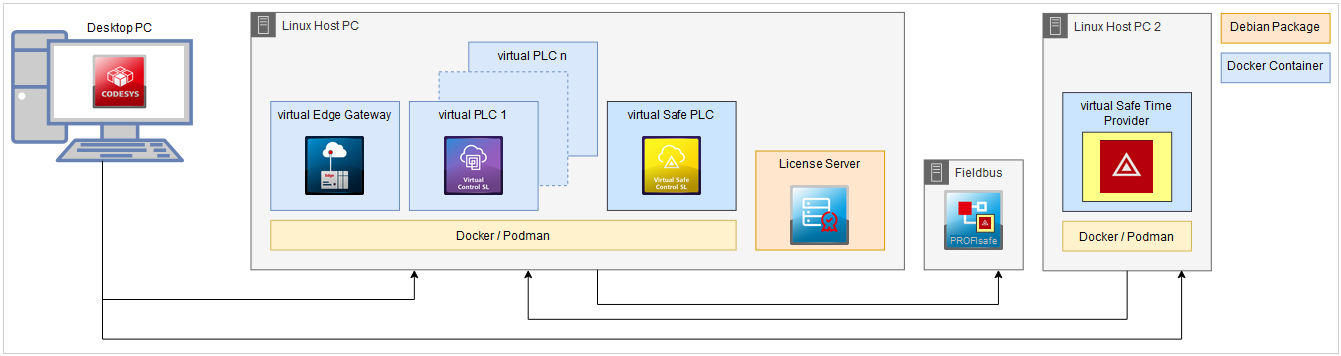

    • Host für den Timeprovider, im Schaubild als "Linux-Host-PC 2" benannt. Anforderungen an diesen Host: Linux-Betriebssystem und Docker müssen installiert und SSH konfiguriert sein.

    • Echtzeitfähiges Netzwerk zum Linux-Host-PC, um das deterministische Senden der Datenpakete zu gewährleisten.

    • Echtzeitfähige Linux-Systeme, insbesondere "Linux-Host-PC" und "Linux-Host-PC 2": Das Senden der Zeitstempel des Timeproviders ist genauso echtzeitkritisch, wie auch die Abarbeitung der Applikation auf der sicheren Steuerung.

      Hinweis

      Nichterfüllen der Echtzeitfähigkeit führt zu Verfügbarkeitsproblemen der sicheren Applikation ("Safety Exceptions"). Bitte befolgen Sie für die Einrichtung der beteiligten Linux-Systeme die Schritte unter Performance-Optimierung.

  • Add-On-Produkte

    Auf dem Desktop-PC muss CODESYS Virtual Safe Control SL installiert sein.

Linux-Host-PC 2

Richten Sie den Timeprovider auf dem Linux-Host-PC 2 ein.

Der Timeprovider sendet die aktuelle Zeit an ein konfiguriertes Ziel und kann verwendet werden, um die von der Virtual Safe Control SL benötigte zweite Zeit zu liefern.

  1. Führen Sie den Befehl Tools → Control SL ausrollen aus und stellen Sie eine Verbindung zum Linux-Host-PC 2 her (Registerkarte Kommunikation).

    Für weitere Informationen siehe Verbindung herstellen

  2. Installieren Sie nachfolgende Images in der neuesten Version (Registerkarte Bereitstellung):

    • CODESYS Virtual Safe Timeprovider

    Für weitere Informationen siehe Image installieren

  3. Wechseln Sie zur Registerkarte Bereitstellung.

  4. Wählen Sie in der Auswahlliste Produkt CODESYS Virtual Safe Time Provider SL aus.

  5. Wählen Sie in der Auswahlliste Version die neueste Version.

  6. Klicken Sie auf die Schaltfläche Installieren.

    In der Sektion Installierte Images erscheint das Image CODESYS Virtual Safe Time Provider SL

  7. Legen Sie die benötigten Instanzen an.

    Auf dem Linux-Host-PC 2 wird die Instanz timeprovider benötigt, die Sie wie folgt in der Registerkarte Operation anlegen:

    1. Klicken Sie im Abschnitt VPLCs auf die Schaltfläche _visu_icon_plus.png

      Der Dialog Neue Instanz hinzufügen öffnet sich.

    2. Vergeben Sie als Namen timeprovider.

    3. Wählen Sie in der Auswahlliste den Filter Safety Timeprovider aus.

    4. Selektieren Sie das Image CODESYS Virtual Safe Timeprovider SL in der neuesten Version und klicken Sie auf OK.

      Die neue Instanz wird in der Sektion VPLCs angezeigt.

  8. Konfigurieren Sie die Instanzen.

    Für die Instanz timeprovider müssen die Ziel-IP-Adresse und der Ziel-Port konfiguriert werden. Das Ziel ist der vHost, standardmäßig ist der Port 60000.

    Generische Befehle

    -e TARGET_IP=[IP oder Hostname des Linux Host PC]

    -e TARGET_PORT=60000

    60000 ist der Standardport für eine virtuelle sichere Steuerung SL, um eine externe Zeitquelle vom Zeitgeber zu empfangen.

    Autostart

    Ja

    Wenn Ja ausgewählt ist, wird die Instanz bei jedem Booten des Systems automatisch gestartet.

    Mithilfe der generischen Befehle können weitere Aspekte der Time-Provider-Instanz konfiguriert werden, die sich beispielsweise mit dem Logging oder der Optimierung befassen.

    Generische Befehle

    Standardwert

    Erklärung

    -e STAT_PRINT_TIME

    60

    Ausgabeintervall der Statistiken des Time Providers in Sekunden

    -e PIN_CPU

    0

    Kern, auf dem der Time Provider ausgeführt werden wird.

    -e DEBUG

    FALSE

    Aktivieren oder Deaktivieren der Debugausgaben

    -e SYSLOG

    FALSE

    Aktivieren oder Deaktivieren des Schreibens der Logausgaben in den Syslog

    -e PRIORITY

    55

    SCHED_FIFO Scheduling-Priorität

    -e REDUNDANCY

    FALSE/TRUE

    Aktivieren oder Deaktivieren der Redundancy-Funktion des Time Providers. (Benötigt einen weiteren CODESYS Safe Time Provider)

    -e CYCLETIME

    3

    Das Intervall, in dem der Time Provider die Zeitstempelpakete schickt

    1. Klicken Sie im Abschnitt VPLCs auf die Instanz timeprovider.

      Auf der rechten Seite werden die Einstellungen für die Instanz timeprovider angezeigt. Die Felder TARGET_IP und TARGET_PORT sind unter Genericcommands bereits mit den Werten vSafePLC1 und 60000 vorbelegt.

    2. Ändern Sie die TARGET_IP auf den Hostnamen oder die IP-Adresse des Linux-Host-PC 1.

      Für weitere Informationen siehe Netzwerkadresse ermitteln

    3. Wählen Sie in der Auswahlliste Autostart den Wert Ja aus.

    4. Klicken Sie auf Speichern, um die Änderungen zu speichern.

    Für weitere Informationen siehe Eine neue Instanz anlegen und konfigurieren

  9. Starten Sie die Instanz timeprovider, indem Sie diese im Abschnitt VPLCs auswählen und anschließend auf die Schaltfläche  _prf_icon_start.png Ausgewählte starten klicken.

    In der Spalte Zustand wechselt der Status bei allen Instanzen zu Läuft.

Linux-Host-PC

Richten Sie die CODESYS Virtual Safe Control for Linux SL auf dem Linux-Host-PC ein.

  1. Führen Sie den Befehl Tools → Control SL ausrollen aus und stellen Sie eine Verbindung zum Linux-Host-PC 2 her (Registerkarte Kommunikation).

  2. Wechseln Sie auf die Registerkarte Operation.

  3. Installieren Sie nachfolgende Images in der neuesten Version (Registerkarte Bereitstellung):

    • CODESYS Virtual Safe Control SL

  4. Legen Sie die benötigten Instanzen an.

    Auf dem Linux-Host-PC 1 wird die Instanz vSafePLC benötigt. Diese legen Sie wie folgt in der Registerkarte Operation an:

    1. Klicken Sie im Abschnitt VPLCs auf die Schaltfläche _visu_icon_plus.png.

      Der Dialog Neue Instanz hinzufügen öffnet sich.

    2. Vergeben Sie als Namen vSafePLC.

    3. Wählen Sie in der Auswahlliste Filter Safety Laufzeitsystem aus.

    4. Selektieren Sie anschließend das CODESYS Virtual Safe Control for Linux SL Image in der neuesten Version.

    5. Klicken Sie abschließend auf OK.

      Die neue Instanz wird in der Sektion VPLCs angezeigt.

  5. Zusammen mit den Instanzen, die Sie im letzten Szenario auf diesem Gerät angelegt haben, sollten jetzt nachfolgende Instanzen im Abschnitt VPLCs vorhanden sein:

    Instanz

    Status

    Produkt

    vGateway

    Gestoppt

    Gateway

    vPLC

    Gestoppt

    Laufzeitsystem

    vSafePLC

    Gestoppt

    Safety-Laufzeitsystem

  6. Überprüfen Sie, ob nachfolgender Eintrag im Abschnitt Services vorhanden ist:

    Produkt

    Status

    CODESYS LicenseServer for Linux SL

    Läuft

  7. Klicken Sie vor dem Umkonfigurieren auf die Schaltfläche Alle stoppen, um die Instanzen zu stoppen.

    Der Status aller Instanzen wechselt auf Gestoppt.

  8. Klicken Sie im Abschnitt VPLCs auf die Instanz vSafePLC.

    Rechts erscheinen die Einstellungen für die Instanz vSafePLC.

  9. Konfigurieren Sie die Instanz vSafePLC folgendermaßen:

    Ports:

    60000:60000/udp

    Dies ist der Standardport einer Virtual Safe Control SL, um eine externe Zeitquelle vom Timeprovider zu empfangen.

    IPC:

    shareable

    Erstellen Sie einen IPC-Namespace für diesen Container, auf den auch andere Container zugreifen können. In diesem Fall sollte die vPLC-Instanz dem Namespace beitreten, sodass beide über Linux-IPC (beispielsweise Shared Memory) kommunizieren können.

    Neben den Instanzparametern, mit denen die Instanz an sich konfiguriert werden kann, gibt es für die Instanz der CODESYS Virtual Safe Control noch Einstellungsmöglichkeiten für das Laufzeitsystem. Die Standardkonfiguration der CODESYS Safe Control SL sollte zunächst für die meisten Einsatzfälle verwendet werden können.

    Folgende Parameter können Sie nach Ihren Bedürfnissen anpassen:

    Parameter

    Standardwert

    Erklärung

    Applikationspriorität

    35

    Laufzeitsystem-Priorität (nicht Linux- oder IEC-Priorität) für die Applikationstask

    CPU

    0

    CmpSIL3-Tasks an den vorgegebenen Kern pinnen

    Externe Zeittask-Priorität

    9

    Laufzeitsystem-Priorität (nicht Linux- oder IEC-Priorität) für die externe Zeittask

    Port

    60000

    Verwendeter UDP-Port für den externen Time Provider

  10. Klicken Sie im Abschnitt VPLCs auf die Instanz vPLC.

    Auf der rechten Seite werden die Einstellungen für die Instanz vPLC angezeigt.

  11. Konfigurieren Sie die Instanz vPLC folgendermaßen:

    IPC

    container:vSafePLC

    Beitritt zum IPC-Namensraum der vSafePLC-Instanz für die Kommunikation zwischen diesen beiden Instanzen.

    Dependencies

    vSafePLC

    Die vSafePLC muss zuerst gestartet werden, da diese den IPC-Namespace erstellt, dem diese Instanz beitreten möchte. Eine Abhängigkeit wird die richtige Startreihenfolge sicherstellen.

  12. Starten sie alle Instanzen, indem Sie im Abschnitt VPLCs auf die Schaltfläche _prf_icon_start.png Alle starten klicken.

    In der Spalte Zustand wechselt der Status aller Instanzen auf Läuft.

  13. Überprüfen Sie die Konfiguration.

    Um sicherzustellen, dass die Zeiten des Timeproviders wie gewünscht und konfiguriert bei der vSafePLC ankommen, können Sie dies im Log der Instanz überprüfen.

    1. Wählen Sie hierzu in der Sektion VPLCs die Instanz vSafePLCs aus.

    2. Klicken Sie im Abschnitt Aktionen oben rechts auf die Schaltfläche Protokoll anzeigen.

      Das Fenster Laufzeitsystemprotokoll öffnet sich.

      Die Meldung External Time Provider found existiert im Log.

Damit sind alle notwendigen Geräte fertig vorbereitet. Die weiteren Schritte zur Erstellung eines Projekts und Einbindung von PROFIsafe sind in der Dokumentation CODESYS Safety Extension beschrieben.
