ピン留め

ピン留めとは、安全アプリケーションの現在のバージョンに参照ポイントを設定することを意味します。ピン留めは、安全アプリケーションの特定のバージョンと関連するオブジェクトを保存します。ピン留めにより、プロジェクト内のアプリケーションの特定のバージョンと、エディター内のオブジェクトの特定のバージョンを識別することができます。 EtherCAT Safety モジュール。検証者は、ピンに基づいて、アプリケーション構造、そのオブジェクトの内容、または含まれるライブラリ関数ブロックの変更をいつでも識別できます。

ピン機能はアプリケーションオブジェクトのエディタにあります。これを行うには、 SafetyApp プロジェクトツリーのオブジェクトをクリックして オブジェクトの編集 コンテキストメニューで オブジェクト タブには比較ビューが表示されます。ここには、現在のプロジェクトと固定された project.ct のオブジェクトのバージョンと CRC が表示されます。

比較ビューの情報とオブジェクトリストの詳細については、 オブジェクト ヘルプページ。

例 3. 例

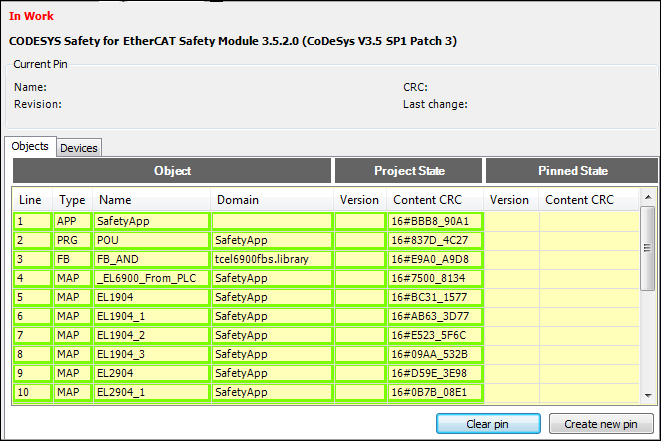

図 5. まだピン留めされていない安全アプリケーションの比較ビュー

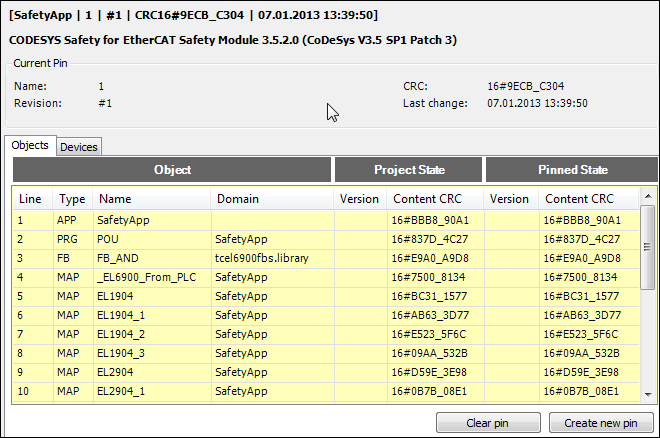

図 6. 固定された安全アプリケーションの比較ビュー

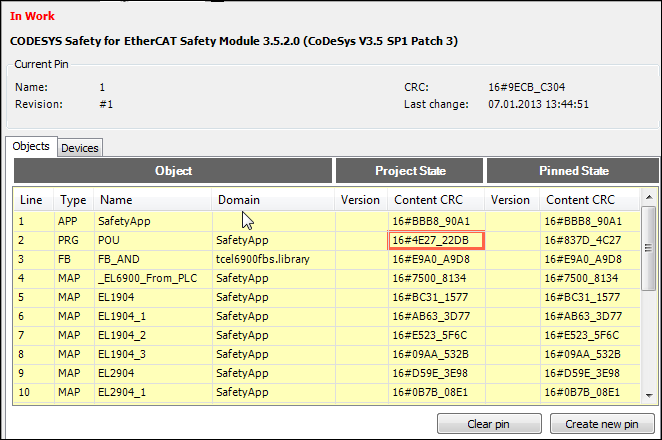

図 7. 現在のアプリケーションの POU を変更した固定された安全アプリケーションの比較ビュー

あなたは 新しいピンを作成 リストされたオブジェクトの現在の実行バージョンにピンを設定するコマンド。これを実行すると、CRC とバージョンは記録されますが、内容は記録されません。ピン名を入力できます。ピンのリビジョン番号は、新しいピン設定ごとに自動的に 1 ずつ増加します。

の ピンをクリア コマンドは現在のピンを削除し、すべてのオブジェクトを 仕事で。

オブジェクトのコメントは実行関連バージョンに属していません。これらは固定されていないため、検証の終了時および検証中に更新できます。

検証者は、開発システムのさまざまなポイントに表示されるピン識別子によってピン留めされたバージョンを識別します。

さらに、ピン留めの時刻も記録されます。ただし、これはピン識別子の一部ではありません。

開発者は、安全アプリケーションのアプリケーションのピン情報を比較ビューに表示できます。

さらに、 SafetyApp オブジェクトは、現在のプロジェクト バージョンが、現在固定されているアプリケーション バージョンとどのように異なるかを示します。

安全アプリケーションがピン留めされると、比較ビューにピン情報が表示されます。プロジェクトツリーでは、 ノードとその子オブジェクトは、 シンボル。 安全アプリ ノードは固定されているとみなされます オブジェクト自体とそのすべての子オブジェクトがピンに記載されているオブジェクト バージョンに対応している場合。

アプリケーションがまだピン留めされていない場合、またはピン留めが削除されている場合は、 仕事で ステータスは一番上の行に表示されます。プロジェクトツリーでは、 ノードとその子オブジェクトはプロジェクト ツリーでマークされません。

安全アプリケーションの子オブジェクトが 仕事で安全アプリケーションも 仕事で。

ピンに関する情報または 仕事で オブジェクト ビューとプロジェクトの印刷出力に表示されます。
