オブジェクト: SafetyApp
シンボル：
機能: 変更に関する情報を含むオブジェクトの比較ビュー
呼び出し: ダブルクリック; コンテキストメニューコマンド オブジェクトの編集
仕事で | 安全アプリケーションが変更されたことを示します |
CODESYS Safety for EtherCAT Safety Module | 現在のバージョン（標準からのバージョン） CODESYS） |
現在のピン | 安全アプリケーションの現在のピン |
名前 | ユーザー名 |
リビジョン | 例: #1 |
安全性CRC | ピン留めされたアプリケーション全体で作成されたピンの CRC |
最終変更 | 最終変更の日時 |
詳細については、以下を参照してください。 SafetyAppの使用

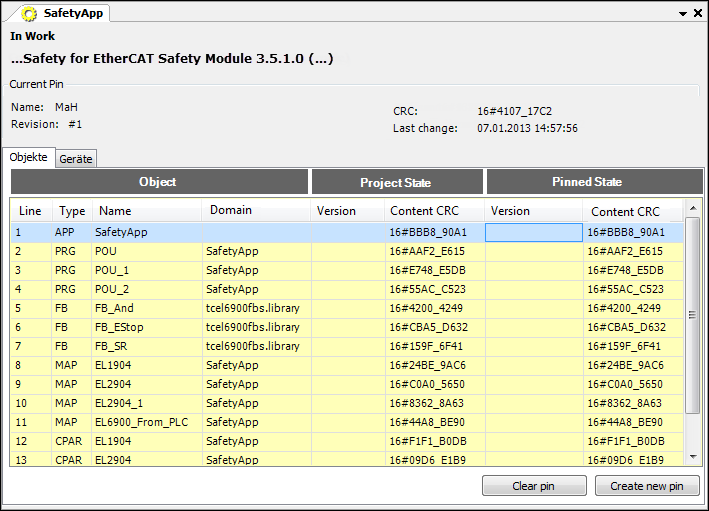

タブ: オブジェクト
機能: 変更に関する情報を含むオブジェクトの比較ビュー
ヒント
の オブジェクト 安全アプリケーションオブジェクトのエディタのダイアログは 比較ビュー。
最後のピン留め以降に変更されたオブジェクトを示します。
重要
比較ビューは、安全性アプリケーションを検証して承認する際に、 ピン留め 州。
詳細については、以下を参照してください。 ピン留め
物体 | 比較ビューには、安全アプリケーションに属するオブジェクトのリストが表示されます。 |
ライン | エントリーの連番 |
タイプ | オブジェクトタイプ（参照 オブジェクトリスト） |
名前 | オブジェクトの名前 |
ドメイン | オブジェクトのコンテキスト |
プロジェクトのステータス | |
バージョン | 現在のプロジェクト内のオブジェクトのバージョン |
コンテンツCRC | 現在のプロジェクト内のオブジェクトの巡回冗長検査 |
固定状態 | |
バージョン | 固定されたプロジェクト内のオブジェクトのバージョン |
コンテンツCRC | 固定されたプロジェクト内のオブジェクトの巡回冗長検査 |
ピンをクリア | ピンを削除します |
ピンプロジェクト | プロジェクトをピン留めする |
オブジェクトリスト
オブジェクトタイプ | タイプ | 名前 |
|---|---|---|
応用 |
| アプリケーションオブジェクトの名前 |
POUプログラム |
| プログラム名 POU |
POU機能ブロック |
| ファンクションブロックのPOUオブジェクトの名前 |
I/Oマッピング |
| 論理デバイスオブジェクト/アプリケーションパラメータの名前 |
安全な構成 |
| 論理I/Oオブジェクトの名前 |
安全なパラメータ化 |
| 論理デバイスオブジェクトの名前 |

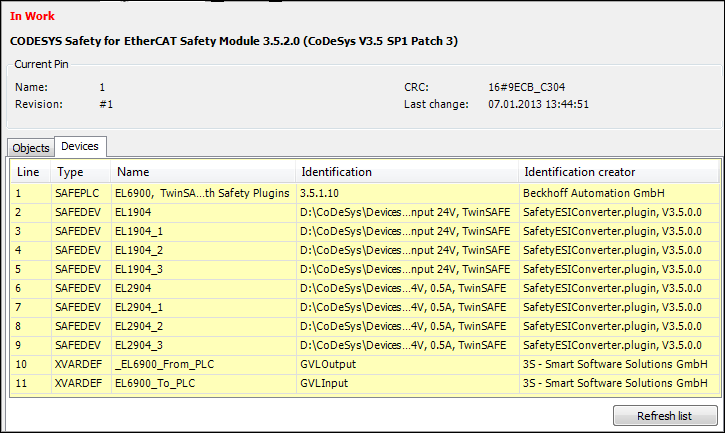

タブ: デバイス
機能: 安全アプリケーションに属するフィールドデバイスのリストと EtherCAT Safety モジュール
ライン | エントリーの連番 |
タイプ | デバイスの種類（ 表69「デバイスリストの可能なタイプ」） |
名前 | プロジェクトツリー内のデバイス名 |
識別 | 識別のためのデバイス固有の情報 |
クリエイター | デバイス固有情報の作成者に関する情報 |
リフレッシュ | デバイス（論理I/O）または EtherCAT Safety エディターが開いている間に、プロジェクト ツリー内のモジュールが変更されました。 |
タイプ | 説明 |
|---|---|
| EtherCAT Safety アプリケーションが割り当てられているモジュール |
| アプリケーションの安全な論理デバイス |
| 変数交換用の標準論理デバイス |
