FSoEMaster
ヒント
ここで説明する機能ブロックのバージョンは、 機能ブロックのバージョンリスト。
ファンクションブロックインスタンス（ドライバーインスタンス）の使用
アプリケーションでは、 FSoEMaster ファンクションブロックは、
デフォルト値を変更する
手動でエラーを確認する
安全装置への接続を診断する
これを行うには、 FSoEMaster 関数ブロックは、プログラム内で可視化する必要がある。 VAR_EXTERNAL <device name>: FSoEMaster。

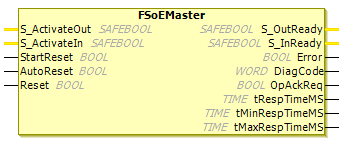

機能ブロック: FSoEMaster
名前 | データタイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
| 出力を制御するための入力
|
|
|
| 入力を制御するための入力
|
|
|
| FSoEの名前 <自動確認起動エラー> 起動時にエラーを自動的に確認するための入力。 起動エラーの自動確認のための入力 の 起動エラーの自動確認のための入力 安全上の注意事項を必ず守ってください。 |
|
|
| FSoEの名前 <割り込みを自動確認> 中断後の自動確認の入力。 中断後の自動確認の入力 の 中断後の自動確認の入力 安全上の注意事項を必ず守ってください。 |
|
|
| FSoEの名前 <確認エッジ> 手動で確認するには、 確認エッジの入力（手動確認） の 確認エッジへの入力（手動確認） 注意事項を必ず守ってください。 |
名前 | データタイプ | 初期値 | 説明、パラメータ値 |
|---|---|---|---|
|
|
| 出力データが有効であり、安全装置に送信されたことを示します。
注: 出力は次のように変わります |
|
|
| 入力変数にデバイスからの有効なプロセスデータが含まれているかどうかを示します（代替値ではなく）
|
|
|
| エラー表示 |
|
|
| |
|
|
| FSoEの名前 <承認依頼> 手動確認を要求するための出力。 確認要求の出力 の 確認要求の出力 遵守しなければなりません。 |
|
|
| データ交換の現在のサイクル時間 （以下を参照してください： 時間測定） |
|
|
| データ交換のサイクルタイムの最小値 （以下を参照してください： 時間測定） |
|
|
| データ交換のサイクルタイムの最大値 （以下を参照してください： 時間測定） |
時間測定
の FSoEMaster 機能ブロックは、テレグラム処理時間の監視用に 3 つの出力を提供します。出力は、FSoE 通信の診断に使用されます。
IEC タイマーの期限切れ時間は、テレグラム (マスター -> 安全装置 -> マスター) の測定サイクル時間として取得されます。測定値を偽造しないように、有効な応答のみが考慮されます。時間は、安全装置が受信した 2 つのテレグラム間で測定されます。つまり、完全なテレグラムの少なくとも 1 つのビットが変更を示しています。
ファンクションブロックは、電流（tRespTimeMS）、最小値（tMinRespTimeMS）と最大値（tMaxRespTimeMS) 電報のサイクル時間。
