Come modificare il percorso della camma
Queste istruzioni utilizzano l'esempio di Come creare una telecamera capitolo per dimostrare come cambiare una camma.
Modifica del percorso con l'editor grafico
Apri il Tavola rotante cam nell'editor.
Il Camera la scheda è visibile.
Selezionare il punto a 120 ed eliminarlo premendo il tasto cancella (Del). Elimina anche il punto a 240.
Seleziona il Aggiungi punto strumento dal Cassetta degli attrezzi Visualizza.
Il puntatore del mouse si trasforma in un mirino quando lo sposti nell'editor.
Clicca vicino Posizione di maestro 400 e Posizione schiava 45 nei grafici superiori (posizione slave).
La curva della posizione slave viene modificata. Anche le curve di velocità, accelerazione e jerk cambiano.
Selezionare il nuovo punto inserito facendo clic su di esso.
Trascina il punto in un'altra posizione.
La curva della posizione slave viene adattata di conseguenza.
Cambiare il X e Y proprietà ai valori esatti di 400 e 45, rispettivamente.
Allo stesso modo, modifica il valore X a 45 del punto nella posizione master 2000.
Seleziona il Selezionare strumento dal Cassetta degli attrezzi Visualizza.
Selezionare il secondo elemento della curva (tra 400 e 2000).
Cambiare il Tipo di segmento proprietà a Linea.
Controllare la curva nell'editor grafico.

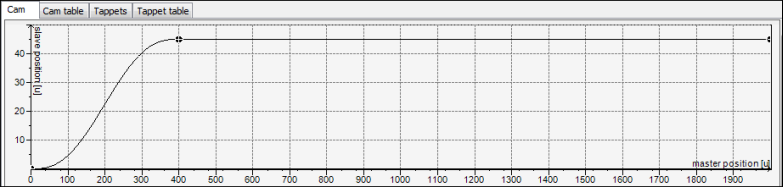

Schermo:
Modifica del percorso con una tabella camme
Apri il Asse verticale cam nell'editor.
Il Camera la scheda è visibile.
Seleziona il Tavolo a camme scheda.
Clicca il
simbolo per cancellare il punto a 120. Cancellare anche il punto a 240.Clicca il
simbolo.Un nuovo punto e un nuovo segmento vengono inseriti in (1000/150).
Aggiungi altri due punti.
Modificare i valori X/Y dei seguenti punti:
Punto 1:
0 / 0Punto 2:
400 / 0Punto 3:
600 / 250Punto 4:
1800 / 250Punto 5:
2000 / 0
La curva della posizione slave viene modificata. Anche le curve di velocità, accelerazione e jerk cambiano.
Nella tabella delle camme, cambia il Tipo di segmento del primo e terzo segmento a Linea.
Controllare la curva nell'editor grafico.

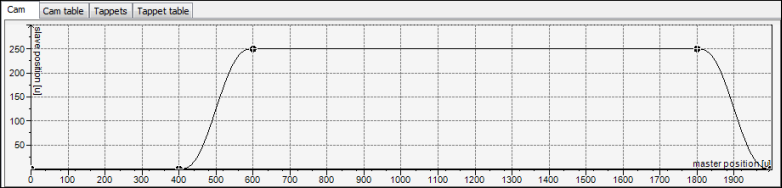

Schermo:
Suggerimento
In pratica, le curve delle diverse camme vengono definite frequentemente come sovrapposte per risparmiare tempo ciclo. Nell'esempio sopra, l'asse verticale potrebbe già iniziare il movimento mentre la tavola rotante è ancora in movimento (ad esempio, a X: 350).
