Interfaccia utente

CODESYS funzionalità

. Oggetto:
  • Scheda: Impostazioni di ridondanza

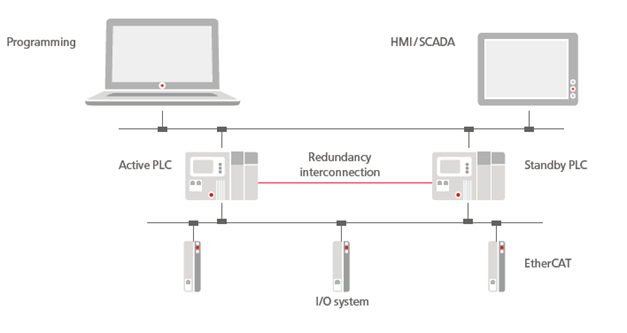

    Qui puoi configurare le impostazioni di comunicazione del link di ridondanza e definire l'attività pertinente e un watchdog.

  • Scheda: Visualizzazione

    Qui è possibile configurare un collegamento di ridondanza tra i server Web in esecuzione ciascuno su un PLC. Di conseguenza, è possibile collegare le visualizzazioni CODESYS WebVisu in un browser, con il sistema di controllo ridondante.

  • Scheda: Aree Registrate

    Qui puoi gestire i dati e le aree che devono essere sincronizzati in fase di esecuzione.

  • Scheda: Stato di ridondanza

    In fase di esecuzione, CODESYS monitora il sistema di ridondanza e vi visualizza gli stati correnti. Qui puoi anche accedere ai comandi di ridondanza più importanti e, ad esempio, comandare un passaggio

  • Scheda: Tronco d'albero

    Elenca gli eventi storici di ridondanza dal logger del PLC

. Sono supportati i seguenti bus di campo:
  • EtherCAT (CODESYS GmbH Pila)

  • PROFINET

  • CAN Open

È possibile configurare il bus di campo nel Configurazione della ridondanza oggetto su Generale scheda del Impostazioni di ridondanza scheda.

Per ulteriori informazioni, vedere: Generale

Libreria: Redundancy

Le Redundancy Implementation libreria, inclusa da Redundancy libreria, fornisce POU come SwitchToActive o SwitchToStandby in modo da poter accedere programmaticamente ai componenti di ridondanza. Ad esempio SwitchToActive per programmare la commutazione dei PLC in modalità attiva.

Libreria: VisuRedundancy

Le VisuRedundancy la libreria implementa il collegamento di ridondanza per la visualizzazione e fornisce blocchi funzionali, ad esempio per monitorare le attività.
