Scheda: Impostazioni di ridondanza: Visualizzazione

Utilizzare la configurazione del collegamento di ridondanza

: Le impostazioni di comunicazione che sono state configurate sul Collegamento di ridondanza vengono utilizzate le schede. Questo tipo di configurazione è possibile quando i client Web accedono tramite la stessa interfaccia di rete del collegamento di ridondanza.

: Le impostazioni dell'indirizzo dei seguenti campi di immissione (ora abilitati) vengono utilizzate per le connessioni dei client Web.

Indirizzo IP: porta utilizzata dai client sul PLC 1

Campo di immissione per l'indirizzo IP e la porta per il PLC 1 cliente

Clic Navigare per selezionare uno degli indirizzi di rete disponibili di PLC 1. La connessione di rete alla quale accede la visualizzazione web deve essere selezionata qui.

Indirizzo IP: porta utilizzata dai client sul PLC 2

Campo di immissione per l'indirizzo IP e la porta per il PLC 2 cliente

Clic Navigare per selezionare uno degli indirizzi di rete disponibili di PLC 2. La connessione di rete a cui accede la visualizzazione Web deve essere selezionata qui.

Comunicazione sicura

: le connessioni Ethernet dal client di visualizzazione a PLC 1 e PLC 2 sono crittografati con TLS.

Genera certificati

Apre il Schermo di sicurezza editore

Lì puoi creare e gestire i certificati.

Visualizza certificati

Apre il Visualizza certificato editore

Lì si ottengono informazioni sui certificati installati sul rispettivo PLC.

Raccomandazione: fintanto che non ci sono problemi di sincronizzazione tra i dispositivi ridondanti per la visualizzazione, i valori predefiniti dei timeout non devono essere modificati. Se si verificano problemi, la linea di comunicazione potrebbe essere troppo lenta. Quindi prova a migliorare la stabilità aumentando i valori dei timeout

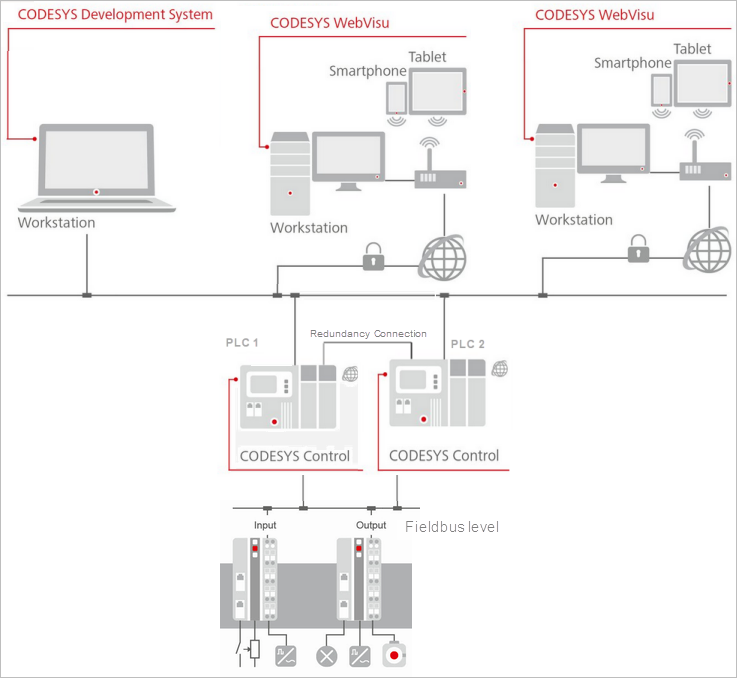

La ridondanza della visualizzazione si basa su una connessione di rete utilizzata per lo scambio di dati tra il PLC attivo e il PLC in standby. Questo tipo di dati può essere costituito da notifiche sulla creazione di un nuovo client di visualizzazione Web o sulla modifica di una visualizzazione all'interno della visualizzazione Web. Per evitare che la comunicazione venga bloccata in caso di problemi di comunicazione, è possibile configurare i seguenti timeout:

Timeout di ricezione (ms)

Tempo dopo il quale la ricezione dei dati viene annullata. Quando questo tempo viene superato, i dati trasmessi (come una notifica sulla creazione di un nuovo client Webvisu

Predefinito: 5000

Timeout di trasmissione (ms)

Tempo dopo il quale l'invio dei dati viene annullato. Quando questo tempo viene superato, i dati trasmessi (come una notifica sulla creazione di un nuovo client Webvisu

Predefinito: 10000

Ripetizioni dei comandi

Numero di ripetizioni di un comando in caso di errore

Il valore predefinito è 3. Si consiglia di utilizzare un valore >= 2.

Tempo di battito cardiaco (ms)

Tempo per determinare la frequenza con cui viene trasmesso il comando "Heartbeat", che mantiene attiva la connessione

0 = Il comando non viene utilizzato.

Se non vengono trasmessi dati sulla connessione Ethernet, la connessione termina e il primo comando successivo restituisce un errore. Per prevenire questa situazione, viene inviato un comando "Heartbeat". L'utilizzo delle risorse di questo comando è estremamente basso.

Timeout connessione: rilevata interruzione di linea (ms)

Tempo dopo il quale un errore di connessione è considerato un'"interruzione di riga"

Il dispositivo di standby non è in grado di rilevare se l'assenza di dati è causata da comandi mancanti o da un problema di connessione. Pertanto, è necessario riattivare le connessioni e ripristinare la connessione, se

Il valore predefinito è 3000. Si consiglia di utilizzare un valore >= 2000.

Timeout configurazione connessione client (ms)

Latenza per la connessione attiva

Questo è il tempo impiegato per determinare se la connessione è attiva o meno.

Il valore predefinito è 2000. Un valore compreso tra 500 e 3000 di solito va bene.

Timeout connessione WebVisu (ms)

Timeout per i client di visualizzazione Web per determinare il passaggio a un altro PLC

Il valore rappresenta un equilibrio tra la stabilità e il tempo fino al rilevamento del problema di connessione.

Questo tempo viene utilizzato dai client collegati al dispositivo attivo per rilevare quando il dispositivo non è più attivo. Se non vengono ricevuti dati oltre questo tempo, viene eseguito il passaggio all'altro dispositivo. La durata di questo tempo determina la velocità della commutazione: un valore troppo basso può causare inutili tentativi di commutazione in caso di cattiva connessione. Un valore troppo alto ritarda il rilevamento di un guasto fisico reale del dispositivo lato client.

Il valore predefinito è 2000.
