Utiliser une visualisation comme élément

Lorsque vous définissez une interface de cadre pour une visualisation, puis que vous y faites référence, cette construction se comporte comme un élément de visualisation :

  • Lors de la création de l'interface frame sur le Configuration du cadre , vous pouvez définir quelles propriétés seront publiques. Vous pouvez créer vous-même une interface.

  • Vous pouvez classer les propriétés et les structurer hiérarchiquement pour obtenir une vue d'ensemble claire.

  • Lorsque le cadre référencé est sélectionné dans l'éditeur de visualisation, exactement ces propriétés sont affichées dans le Propriétés vue qui ont été définies dans l'interface du cadre (Configuration à cadre ouvert). Lorsque vous y attribuez des valeurs, vous obtiendrez de l'aide, comme d'habitude, de la part des éditeurs fournis dans la vue. Le maniement est le même.

  • Si le Entrées directes propriété standard a été ajoutée à l'interface du cadre, puis les entrées utilisateur spécifiques seront transmises à la visualisation référencée. Ces événements liés à la souris sont OnMouseDown et OnMouseUp.

  • La visualisation peut être réutilisée aussi souvent que vous le souhaitez en la référençant à l'aide d'un cadre dans une visualisation supérieure.

Configuration d'une interface de cadre

La visualisation dans POU la vue doit représenter une commande de mesure spéciale nommée Gauge. Cette visualisation doit être réutilisable. Lorsqu'il est réutilisé, seules quelques propriétés sélectionnées doivent être configurées. C'est pourquoi la visualisation dispose d'une interface de cadre.

  1. Double-cliquez sur le Gauge objet de visualisation.

    Gauge s'affiche dans l'éditeur de visualisation. Configuration du cadre l'onglet est affiché dans la partie supérieure. Les propriétés de l'interface du cadre y sont définies.

  2. Concentrez-vous sur la configuration du cadre et cliquez sur Ajouter un nœud.

  3. Le nouveau nœud a le nom par défaut Propriété et doit être configuré maintenant.

    1. Double-cliquez sur la nouvelle propriété dans la première colonne et spécifiez un nom approprié, tel que Max.

    2. Double-cliquez sur la nouvelle propriété dans le Type d'éditeur colonne et sélectionnez Variable.

    3. Double-cliquez sur la nouvelle propriété dans le Type de variable colonne et sélectionnez INT.

    4. Double-cliquez sur la nouvelle propriété dans le Valeur par défaut colonne et sélectionnez 250.

    5. Double-cliquez sur la nouvelle propriété dans le Variable colonne et sélectionnez iIn.

      La propriété est liée à la variable d'interface iIn.

    Le nouveau nœud est configuré.

  4. Ajouter un nouveau VisGauge visualisation sous votre application.

  5. Faites glisser un cadre élément de cette visualisation.

    Le Configuration du cadre une boîte de dialogue s'ouvre.

  6. Ajoutez le Gauge visualisation du Visualisations sélectionnées.

    Gauge est affiché dans le supérieur VisGauge visualisation. Dans le Propriétés vue, les propriétés sont affichées telles que définies sur Configuration du cadre onglet.

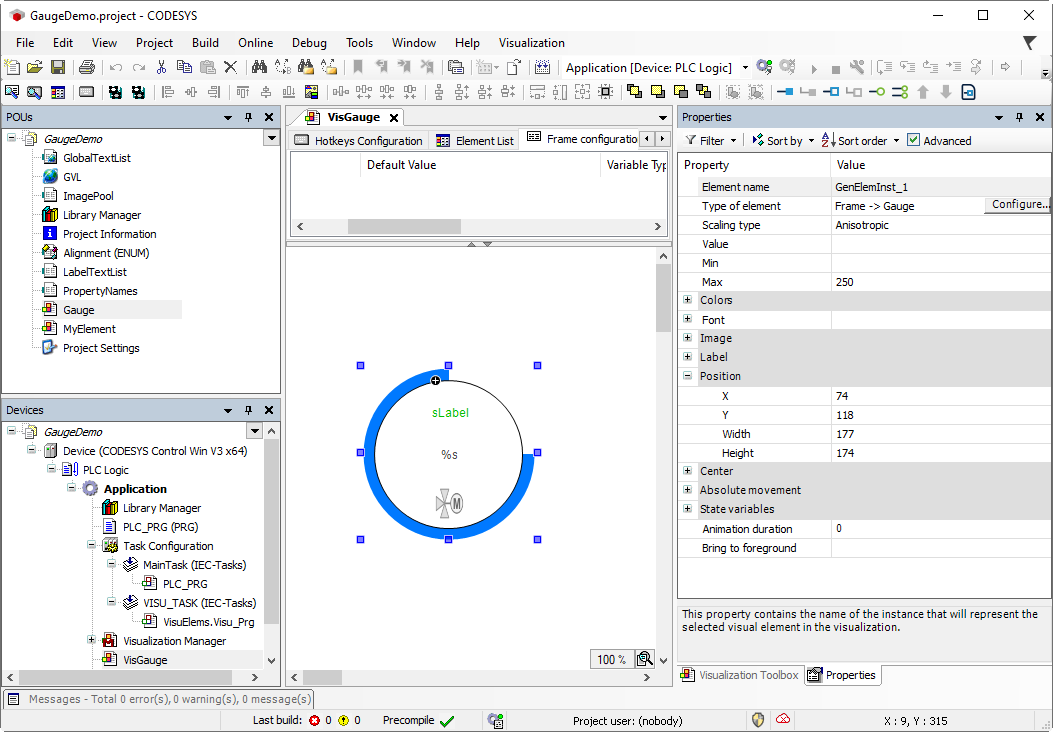

    Figure 3. VisGauge visualisation utilisée comme élément
    VisGauge visualisation utilisée comme élément


Configuration des descriptions

La gestion des textes dans des listes de textes vous permet de les localiser et d'en assurer le suivi.

Pour aider le développeur de l'application, des textes descriptifs de l'interface peuvent être configurés à la fois pour l'ensemble de la visualisation et pour chaque propriété de l'interface. Les textes sont gérés automatiquement dans des listes de textes.

Dans la configuration du cadre, vous pouvez attribuer les ID des listes de texte dans le Identifiant de description colonne. Vous pouvez également saisir un texte directement dans le Valeur par défaut colonne. Pour cela, il est nécessaire que le champ du Identifiant de description la colonne est vide. Par conséquent, la localisation n'est pas possible.

Les descriptions s'affichent lorsque le développeur de l'application sélectionne l'élément de cadre de référence dans une visualisation supérieure. Ensuite, en fonction de la propriété sélectionnée, le texte correspondant apparaît dans la fenêtre de commentaire de la Propriétés voir.

Procédure. Configuration des descriptions pour le Gauge visualisation et ses propriétés

  1. Dans le POU vue, ajoutez une liste de textes nommée PropertyNames.

  2. Configurez un ID pour chaque propriété qui doit générer un commentaire :

    1. Cliquez dans la ligne vide de la liste de textes. Ouvrez l'éditeur de ligne sous la colonne ID et saisissez un ID.

    2. Configurez une valeur par défaut pour le nouvel ID et localisez cette valeur pour chaque langue.

    La liste de textes est préparée. Les textes sont référençables.

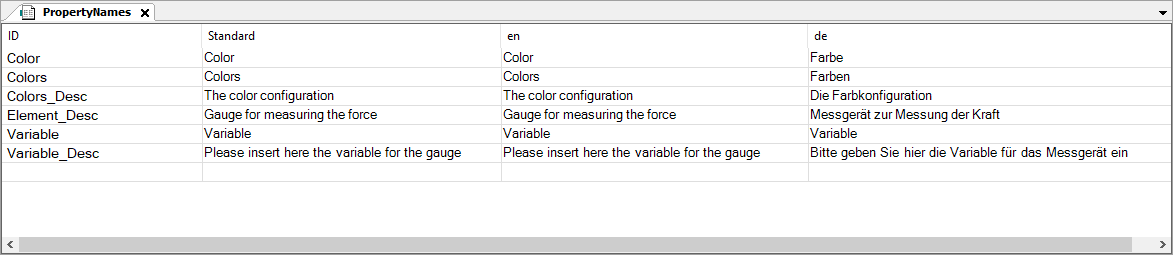

    Exemple : Liste de textes avec des descriptions pour l'interface


    Le texte avec l'ID Element_Desc est la description de l'élément Gauge visualisation. Généralement, le but ou la fonction est spécifié ici.

  3. Passez à la visualisation où les textes doivent être référencés. Assurez-vous que la partie supérieure est visible et cliquez sur le Configuration du cadre languette.

    La Gauge la visualisation avec la configuration de cadre ci-dessus est active.

  4. Dans la barre d'outils, cliquez sur le _visu_icon_add_frame_description.png icône de commande.

    Astuce

    Si la commande n'est pas disponible, cela est dû au fait qu'une description d'élément existe déjà dans la configuration du cadre. Notez qu'une seule description est autorisée par configuration de trame.

    La Description de l'élément l'entrée est insérée en position supérieure.

  5. Configurez l'entrée :

    1. Dans la ligne, cliquez sur le champ dans le Identifiant de la description colonne.

      L'éditeur de ligne s'ouvre et apporte le _visu_icon_reveal.png bouton à l'assistant de saisie.

    2. Ouvrez l'assistant de saisie.

    3. Sélectionnez le PropertyNames liste de texte là-bas, puis sélectionnez l'ID Element_Desc. Cliquez sur D'ACCORD pour fermer l'assistant de saisie.

    4. Presse Entrer pour confirmer votre sélection.

      L'ID de description se voit attribuer un ID de liste de textes. Le texte sélectionné s'affiche automatiquement en dessous Valeur par défaut. Ce champ n'est plus modifiable.

    L'interface a maintenant une description d'élément.

  6. Dans la configuration du cadre, attribuez un ID de description pour chaque propriété dans le Identifiant de description colonne. Continuez comme décrit dans le Étape 3 étape.

    Chaque propriété d'interface a maintenant une description.

  7. Référence Gauge dans une autre visualisation superordonnée.

    1. Passez à la Boîte à outils de visualisation voir.

    2. Clique le Projet en cours bouton.

    3. Faites glisser le Gauge visualisation à l'éditeur de visualisation.

      Dans le Propriétés vue, les propriétés de l'interface sont affichées telles qu'elles sont configurées.

    4. Sélectionnez les propriétés des éléments les unes après les autres.

      Les textes correspondants sont affichés dans le commentaire situé en dessous. Dans le cas de Type d'élément propriété, par exemple, la description de l'élément est affichée.

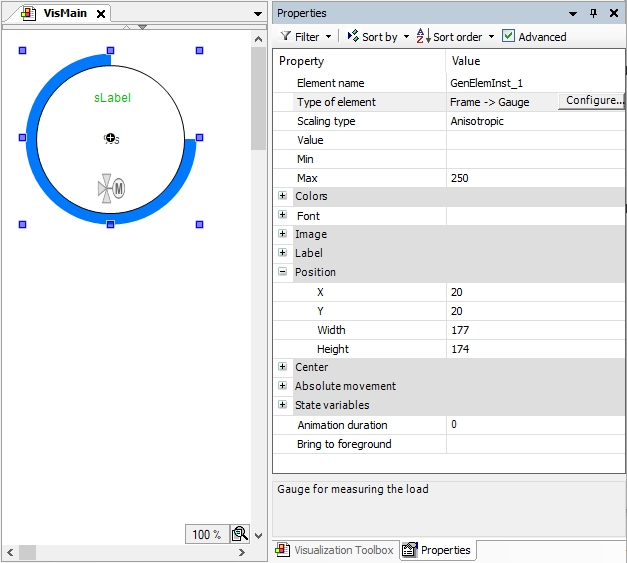

    Figure 4. Référencé Gauge visualisation dans VisMain
    Référencé Gauge visualisation dans VisMain
