Onglet : Configuration de la trame

Symbole: _visu_icon_interface_editor.png

Fonction : L'onglet propose un éditeur permettant de configurer l'interface frame de la visualisation ouverte ci-dessous. Cet éditeur est utilisé pour définir les propriétés de l'interface du cadre, puis les configurer en détail. Si la visualisation est référencée dans une visualisation supérieure avec un cadre, les valeurs réelles peuvent y être configurées au moyen des propriétés configurées ici, qui font office de paramètres de transfert. Le cadre avec la visualisation référencée se présente alors comme un élément de visualisation et est pris en charge par les mêmes éditeurs.

Appel: Automatique à l'ouverture de l'objet de visualisation

Astuce

Afin de conserver une interface de cadre claire d'une visualisation, nous vous recommandons de transmettre le moins de propriétés de cadre standard possible en tant que paramètres.

Lorsqu'une visualisation avec une interface frame est référencée par une autre visualisation au moyen d'un élément frame, elle apporte avec elle les propriétés affichées ici dans l'arborescence. Dans la visualisation de référence, il se présente alors comme un élément de visualisation ordinaire : avec des propriétés catégorisées et hiérarchisées. Et avec des éditeurs pour vous aider à spécifier la valeur avec des éditeurs qui correspondent au type de données.

Tableau 24. Description des colonnes

Hiérarchique arborescence avec des catégories

Correspond à la Propriétés vue d'un élément de visualisation

Une interface de cadre se compose de propriétés qui peuvent être regroupées thématiquement et organisées hiérarchiquement à l'aide de catégories.

Description de l'élément

Description affichée dans l'éditeur de visualisation lors de l'utilisation de la visualisation comme référence dans un cadre

Propriété

Propriété visible de l'extérieur représentée comme un nœud de la hiérarchie arborescence

Types de nœud :

  • Nœuds de catégorie, y compris les subordonnés :

    • Avec identifiant (nom de la catégorie)

    • Sans paramétrage

      Une catégorie combine des propriétés en une seule catégorie, semblable à un conteneur (sans pouvoir stocker des valeurs).

    • Permet la structuration hiérarchique des propriétés

    Exemple : Image, Label

  • Nœuds, y compris les subordonnés :

    • Avec identifiant (noms de propriété)

    • Avec paramétrage dans les colonnes de l'arborescence, donc affiché en police normale

    Exempla : Show image, Image

  • Nœuds de propriété standard

    • Sélectionné parmi les propriétés du cadre

    • En police grisée pour indiquer que la configuration est au niveau de l'élément frame, pas ici

    • Le défaut Position, Centre, Mouvement absolu, et Variables d'état les propriétés sont toujours ajoutées à l'interface (par défaut).

    • Vous pouvez ajouter le Transférer les entrées propriété standard.

      Si la Configuration des entrées La propriété standard est également utilisée, puis les entrées sont transmises à la fois au cadre lui-même et à la visualisation référencée.

Valeur par défaut

Affiché dans le Propriétés voir sous Évaluer (si rien d'autre n'y a été configuré)

Selon le type de variable comme littéral ou variable

Exemple: 250

Type de variables

Type de variable de la propriété, sélectionné parmi les types de données disponibles à l'échelle du projet (types de données de base, types de données définis par l'utilisateur, blocs fonctionnels, POU de bibliothèque)

Exemple: INT, PropertyNames.Colors

ID de texte

ID d'une liste de textes à l'échelle du projet pour localiser le nom de la propriété

Exemple: PropertyNames.Value

Identifiant de la description

ID d'une liste de textes à l'échelle du projet qui fait référence à une description de la propriété

Exemple: PropertyNames.Value_Desc

Type d'éditeur

Type d'éditeur en ligne qui s'ouvrira lors de la configuration de la propriété d'élément du cadre :

Editeur pour Texte, Variable, Couleur, Police de caractère, Zone de texte, Liste des tests, Image, ou Boîte combo

Variable

Lien vers la variable d'interface ou la variable de projet

Exemple: iIn, iMin, iMax, font, font.Label, sl.Label



Exemple 42. Exemple: Gauge visualisation

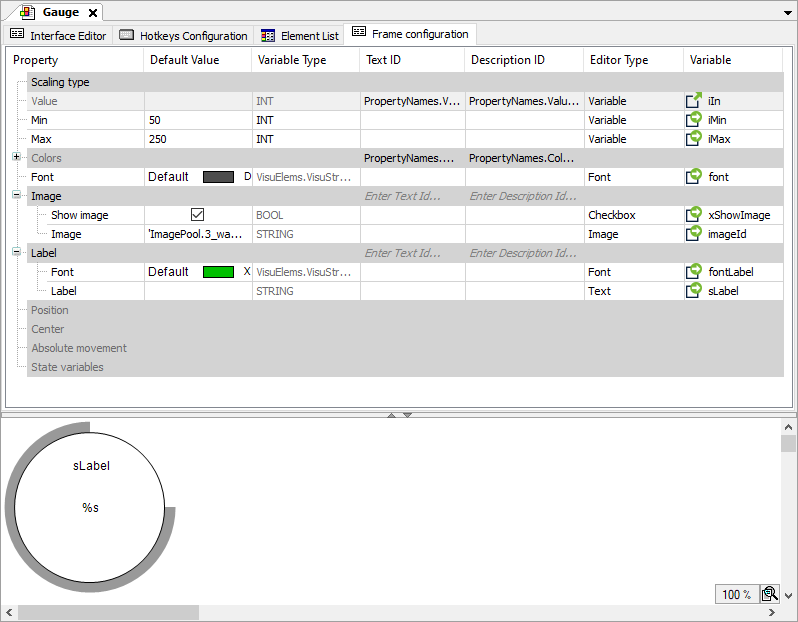

Figure 6. Configuration du cadre de Gauge
Configuration du cadre de Gauge


L'interface du cadre de Gauge j'ai les propriétés suivantes comme paramètres : Scaling type, Value, Min, Max, Colors, Font, Image, et Label. De plus, la valeur par défaut Position, Center, Absolute movement, et State variables les propriétés peuvent être paramétrées.
