Elemento de visualización: Tendencia

Símbolo:


Categoría: Controles especiales

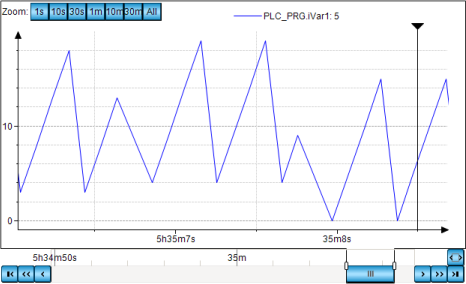

El elemento muestra la curva de valores de las variables como un diagrama de tendencia. Este diagrama es adecuado para representar una curva de datos a largo plazo, ya que los datos se leen de un registro de tendencias y, por lo tanto, de una base de datos. Además, puede ejecutar el... Tendencia elemento junto con el Selector de rango de fechas, Leyenda, y Selector de rango de tiempo elementos operativos para que el usuario pueda navegar cómodamente en el diagrama.

Sugerencia

Puede eliminar programáticamente la curva de tendencia registrada durante la ejecución. El registro se reanuda desde el momento de la eliminación.

Para obtener más información, consulte: Programación de una visualización de tendencia

Sugerencia

El Tendencia El elemento de visualización no se puede insertar en una visualización en el grupo de POU.

Aviso

Kann auch veraltet seinProyecto de muestra para una visualización con Trend

Propiedades del elemento

¿Están disponibles todas las propiedades de los elementos?

Todas las propiedades están disponibles sólo después de seleccionar el Avanzado opción o la Todas las categorias filtrar en Propiedades.

Nombre del elemento

Ejemplo: Velocity

Sugerencia

Asigne nombres individuales a los elementos para que se encuentren más rápido en la lista de elementos.

Fuente de datos

Fuente de datos para la conexión a través del dispositivo y la aplicación al Registro de tendencias objeto donde se guardaron los datos de tendencias que desea mostrar.

Si el Registro de tendencias objeto está en el dispositivo local, entonces es suficiente cuando especifica la aplicación respectiva. Si el registro de tendencias está en un dispositivo remoto, debe especificar la conexión de la fuente de datos a este dispositivo.

  • _cds_icon_application.png <aplicación local>

    los Registro de tendencias El objeto se encuentra en el dispositivo local en la aplicación local.

  • < device name> . < application name>

    Ejemplo: Device_A.App_A

    los Registro de tendencias el objeto está ubicado en el dispositivo local Device_A debajo de la aplicación App_A.

  • _visu_icon_data_sources.png < data source name >

    Ejemplo: _visu_icon_data_sources.png DataSource_B

    los Registro de tendencias el objeto está ubicado en un dispositivo remoto que está conectado a través de la fuente de datos DataSource_B. Debajo de (ahora visible) Solicitud propiedad, la aplicación remota se muestra tal como está configurada en el origen de datos.

    Ejemplo: _cds_icon_application.png App_B

    Nota: si se accede simbólicamente a la fuente de datos mediante un archivo de símbolos CODESYS (simbólico), luego el archivo de símbolos requerido y el proyecto correspondiente deben guardarse en la misma carpeta.

Tipo de elemento

Tendencia

Registro de tendencias

_visu_icon_trend_recording_manager.png: registro de tendencia cuyos datos se muestran como un diagrama

El registro de tendencia se encuentra en el dispositivo especificado en el Fuente de datos propiedad.

Para más información, ver: Registro de tendencias

Configuración de pantalla

_visu_icon_trend_diagram.png: El botón abre la Configuración de pantalla.

Cursor

Mostrar cursor

standard icon:Se muestra un cursor (triángulo negro con línea vertical) en el diagrama de tendencias.

Comportamiento en tiempo de ejecución:

Una vez que el gráfico está "dibujado", el usuario puede mover el cursor a lo largo del eje del tiempo para marcar un tiempo específico. Luego, el valor de la variable correspondiente a la posición del cursor se muestra en la leyenda sobre el gráfico.


Mostrar información sobre herramientas

Requisito: Mostrar cursor está activado.

standard icon:Se abre una información sobre herramientas en el cursor.

Comportamiento en tiempo de ejecución: El valor de la variable perteneciente a la posición del cursor se muestra como información sobre herramientas.

Mostrar marco

standard icon:El diagrama de tendencia se dibuja con un marco.

Formato de numero

Definición de formato en la sintaxis printf, que determina cómo se muestran los valores en la información sobre herramientas y en la leyenda

Ejemplo: %d (variable entera) o %5.2f (número de punto flotante)

Intervalo de tiempo predeterminado

Valor de tiempo predeterminado para el rango de tiempo disponible

Ejemplo: 20s, 1m

Etiquetas de marca de verificación

Sugerencia

La hora almacenada en el registro de tendencias se encuentra en la zona horaria UTC. Si la hora se muestra en la tendencia del elemento de visualización, las marcas de tiempo se convierten a la zona horaria local del sistema operativo del PLC.

Cambie la zona horaria en el sistema operativo si las horas en el diagrama de tendencias no están en la zona que necesita.

Sugerencia

Puede cambiar mediante programación la zona horaria local del sistema a la hora universal (UTC).

Cuando la variable VisuElems.Visu_DateTime.DisplayUTC está configurado para TRUE, la hora del sistema se muestra como hora universal (UTC). De forma predeterminada, la variable VisuElems.Visu_DateTime.DisplayUTC está configurado para FALSE para que la hora del sistema se muestre en la zona horaria local.

Para mostrar valores de fecha y hora, puede ampliar la cadena de formato respectiva con el código de zona horaria. ZPara una salida en la hora del sistema local, la diferencia se muestra en la hora universal (UTC). Por ejemplo, dd:MM:yyyy HH:mm:ss:ms:Z Salidas 01.08.2021 12:00:00:001:+02:00Cuando se muestra la hora universal (UTC), también se muestra el código UTC. 01.08.2021 10:00:00:001:Z

Marcas de tiempo

Valor X del diagrama de tendencia

  • Marcas de tiempo absolutas

    La hora absoluta con fecha y hora se muestra en cada marca de graduación en el eje del tiempo.

    Ejemplo: 18.03.2016 12h30m50s

  • Marcas de tiempo relativas

    En cada marca de verificación se muestra el período de tiempo desde el inicio de la grabación (=0).

    Ejemplo: 5m30s

Dibujar etiquetas en dos líneas

standard icon: Las marcas de tiempo se muestran en dos líneas (por ejemplo, la fecha se muestra en la primera línea y la hora en la segunda línea).

_cds_icon_option_deactivated.png: La marca de tiempo se muestra en una línea. Ejemplo: 2019-11-01-12:30:50.

Omitir información irrelevante en las marcas de tiempo

standard icon: Las marcas de tiempo se muestran de forma truncada (sin información insignificante). Por ejemplo, la fecha se muestra en la primera marca de graduación y solo la hora en las siguientes marcas de graduación. Internacionalización (cadenas de formato) La propiedad no es visible y se ignora.

_cds_icon_option_deactivated.png: Las marcas de tiempo se muestran con toda la información. Esto tiene en cuenta la Internacionalización (cadenas de formato) propiedad que contiene la definición del formato para la visualización de fecha y hora.

Internacionalización (cadenas de formato)

Definición del formato para la visualización de la fecha y la hora de la marca de tiempo (cuando se muestra en su totalidad)

Nota

La propiedad solo es visible si el Omitir información irrelevante en las marcas de tiempo La opción es no seleccionado.

Sugerencia

Básicamente, todo %t Se admiten las opciones de formato que se describen en el "Marcadores de posición con definición de formato" capítulo.

Fecha

Cadena de formato que devuelve la fecha mostrada según el formato definido. La configuración regional del sistema operativo se utiliza como configuración predeterminada.

Opciones para especificar la cadena de formato

  • Como una cadena fija

    Ejemplo: MM/dd/yyyy

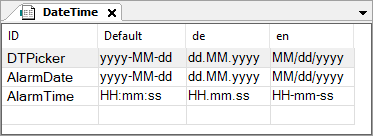

  • Como referencia a una entrada de lista de texto <nombre de lista de texto>.<ID>

    Allí se define una cadena de formato para cada idioma.

. Cadenas de formato definidas para la fecha:

  • Año: yyyy, yy, y

  • Mes: MM, M

  • Día: dd, d

  • Separador recomendado: - . /

Ejemplo:

yyyy-MM-d muestra 2019-10-25

yyyy-MM-dd muestra 2019-10-25

dd.MM.yyyy muestra 25.10.2019

dd/MM/yyyy muestra 25/10/2019

DateTime.DTPicker

Tiempo

Cadena de formato que devuelve la hora (o la hora del día) mostrada según el formato definido. La configuración regional del sistema operativo se utiliza como configuración predeterminada.

. Cadenas de formato definidas para la hora:

  • Definición de horario de 24 horas: HH, H

  • Definición del horario de 12 horas: hh, h

  • AM/PM para la definición del horario de 12 horas: tt

  • Minutos: mm, m

  • Artículos de segunda clase: ss, s

  • Milisegundos: ms

  • Microsegundos: us

  • Separador recomendado: : o carácter de espacio

Ejemplo:

HH:mm:ss:ms muestra 15:30:59:123

h:mm:ss tt muestra 3:30:59 PM

DateTime.DTPicker

Posición

La posición define la ubicación y el tamaño del elemento en la ventana de visualización. Esto se basa en el sistema de coordenadas cartesianas. El origen se encuentra en la esquina superior izquierda de la ventana. El eje X horizontal positivo corre hacia la derecha. El eje Y vertical positivo corre hacia abajo.

X

La coordenada X (en píxeles) de la esquina superior izquierda del elemento

Ejemplo: 10

Y

La coordenada Y (en píxeles) de la esquina superior izquierda del elemento

Ejemplo: 10

Ancho

Especificado en píxeles

Ejemplo: 150

Altura

Especificado en píxeles

Ejemplo: 30

Sugerencia

También puede cambiar los valores arrastrando el cuadro _visu_icon_position_element.png símbolos a otras posiciones en el editor.

Controles asignados

Estos elementos se crean automáticamente cuando Insertar elementos para el control de tendencias se utiliza para agregar los controles.

Selector de intervalo de fechas

Control para cambiar la fecha y la hora de los conjuntos de datos mostrados

Con _cds_icon_three_dots.png, se proporcionan todos los elementos que han implementado la interfaz IDateRangeSelector. Por defecto, las instancias del Selector de intervalo de fechas elemento de visualización están disponibles.

Selector de rango de tiempo

Control para cambiar el tiempo de los conjuntos de datos mostrados

Con _cds_icon_three_dots.png, se proporcionan todos los elementos que han implementado la interfaz ITimeSelector. Por defecto, las instancias del Selector de rango de tiempo elemento de visualización están disponibles.

Leyenda

Control para mostrar una leyenda para los gráficos

Con _cds_icon_three_dots.png, se proporcionan todos los elementos que han implementado la interfaz ILegendDisplayer.

Variables de control

tabla 12. Zoom

El zoom de la curva mostrada se realiza mediante el mouse o el gesto de pellizcar en un dispositivo multitáctil. También se aplica a todos los ejes.

En tiempo de ejecución cuando Permitir es TRUE, puede dibujar un cuadro con el mouse manteniendo presionado el botón izquierdo del mouse. Cuando suelta el botón del mouse, la pantalla se acerca al cuadro y la curva se amplía. Para acercar y alejar la imagen en un dispositivo multitáctil, junte o separe dos dedos, respectivamente.

El zoom y la panorámica pueden funcionar juntos.

Permitir

Variable (BOOL) que habilita o deshabilita el zoom.

TRUE: Habilita el zoom

Ejemplo: PLC_PRG.xZoomEnable

Hogar

Variable (BOOL)

Borde ascendente: restablece la curva mostrada al estado inicial después de que la visualización haya cambiado debido al zoom.

Ejemplo: PLC_PRG.xZoomHome

Deshacer

Variable (BOOL)

Borde ascendente: restablece la curva mostrada a la posición anterior después de que la visualización haya cambiado debido al zoom.

Ejemplo: PLC_PRG.xZoomUndo

está ampliado

Variable (BOOL) que indica si la curva mostrada fue modificada o no debido al zoom.

TRUE: Se amplió el ajuste de la curva.

Ejemplo: PLC_PRG.xIsZoomed



tabla 13. Cacerola

La panorámica de la curva mostrada se realiza mediante el mouse o el gesto de pellizcar en un dispositivo multitáctil. También se aplica a todos los ejes.

En tiempo de ejecución si Permitir es TRUE, luego puede arrastrar la curva mostrada a otra posición manteniendo presionado el botón izquierdo del mouse. Para desplazar la curva mostrada en un dispositivo multitáctil, arrástrela con un dedo a otra posición.

Permitir

Variable (BOOL) para habilitar o deshabilitar la panorámica.

TRUE: Activa la panorámica

Ejemplo: PLC_PRG.xPanEnable

Hogar

Variable (BOOL)

Borde ascendente: restablece la curva mostrada a la posición inicial después de que la visualización haya cambiado debido a la panorámica.

Ejemplo: PLC_PRG.xPanHome

es panorámico

Variable (BOOL) cuyo estado indica si la curva mostrada fue modificada o no debido al zoom.

TRUE: Se realizó una panorámica del ajuste de la curva.

Ejemplo: PLC_PRG.xIsPanned



Habilitar para el eje Y

Variable (BOOL) para habilitar la acción de zoom o panorámica también para el eje Y

TRUE: El eje Y está habilitado.

Las variables de control que se describen a continuación (Inicio del rango de fechas y Fin del rango de fechas) se puede utilizar para controlar mediante programación el rango de tiempo de la tendencia. Esto le permite programar su visualización de tendencias sin el Selector de rango de tiempo elemento de visualización.

Sin embargo, si desea que un usuario de visualización también pueda especificar un rango de tiempo, agregue el elemento selector de rango de tiempo. Los tiempos en el elemento selector de rango de tiempo y en las variables IEC se mantienen sincronizados automáticamente.

Nota: Asegúrese de que cada tendencia tenga su propia variable; de lo contrario, el registro de tendencias se detendrá.

Sugerencia: Para darle al usuario una indicación de por qué se ha detenido la tendencia, el _visu_icon_trend_stopped.png El símbolo se muestra al final de los ejes de tendencia. Cuando aparece este símbolo, la tendencia actual se ha detenido porque Zoom o Pan están activos, o porque el rango de tiempo está restringido a valores más antiguos por variables.

Inicio del rango de fechas

variable CEI (DATE_AND_TIME, DT, LDATE_AND_TIME, LDT) para la hora de inicio del rango de tiempo. Para el DT tipo de datos, se logra una precisión de 1s.

Si el valor cambia, se detiene el registro de tendencias.

Ejemplo: PLC_PRG.ldtStart. Sólo se permite una variable (sin literal).

Fin del rango de fechas

variable CEI (DATE_AND_TIME, DT, LDATE_AND_TIME, LDT) para la hora de finalización del rango de tiempo.

Para el DT tipo de datos, se logra una precisión de 1s.

Si el valor cambia, el registro de tendencias reacciona de la siguiente manera: Cuando el valor aumenta, se inicia el registro de tendencias. Cuando el valor disminuye, finaliza el registro de tendencias.

Ejemplo: PLC_PRG.ldtEnd. Sólo se permite una variable (sin literal).

Centrar

Las propiedades contienen valores fijos para las coordenadas del punto de rotación. El punto de rotación se muestra en el editor como el _visu_icon_center_point.png símbolo y se utiliza como centro de rotación y escala.

Sugerencia

También puede cambiar los valores arrastrando el _visu_icon_center_point.png símbolo a otra posición en el editor.

X

Coordenada X del punto de rotación

Y

Coordenada Y del punto de rotación

Movimiento absoluto

Las propiedades se pueden asignar a variables IEC para controlar dinámicamente la posición del elemento. El punto de referencia es la esquina superior izquierda del elemento. En tiempo de ejecución, se mueve todo el elemento.

Movimiento

X

  • Variable (tipo de dato numérico) para la posición X (en píxeles)

    Ejemplo: PLC_PRG.iPos_X

Aumentar este valor en tiempo de ejecución mueve el elemento a la derecha.

Y

Aumentar este valor en tiempo de ejecución mueve el elemento hacia abajo.

Rotación

Variable (tipo de dato numérico) para el ángulo de rotación (en grados)

Ejemplo: PLC_PRG.iAngle1

El punto medio del elemento gira en el Centrar punto. Este punto de rotación se muestra como el _visu_icon_center_point.png símbolo.

En tiempo de ejecución, la alineación del elemento permanece igual con respecto al sistema de coordenadas de la visualización. Al aumentar el valor, el elemento gira hacia la derecha.


Rotación interior

Variable (tipo de dato numérico) para el ángulo de rotación (en grados)

Ejemplo: PLC_PRG.iAngle2

En tiempo de ejecución, el elemento gira sobre el punto de rotación especificado en Centrar según el valor de la variable. Además, la alineación del elemento gira según el sistema de coordenadas de la visualización. Aumentar el valor en el código gira en el sentido de las agujas del reloj.

El punto de rotación se muestra como el _visu_icon_center_point.png símbolo.

Nota

Si se especifica un ángulo estático de rotación en el Posición → Ángulo propiedad, el ángulo de rotación estático se agrega al ángulo de rotación variable (desplazamiento) cuando se ejecuta la visualización.


Sugerencia

Puede combinar las variables en un conversión de unidades.

Sugerencia

El X, Y, Rotación, y Rotación interior Las propiedades son compatibles con la funcionalidad "Animación del cliente".

Movimiento relativo

Las propiedades contienen variables para mover el elemento. El punto de referencia es la posición del elemento (Posición propiedad). La forma del elemento puede cambiar.

Movimiento arriba a la izquierda

X

  • Variable (tipo de dato entero) para el número (en píxeles) que el izquierda el borde se mueve horizontalmente

    Ejemplo: PLC_PRG.iDeltaX

Incrementar el valor mueve el elemento a la derecha.

Y

  • Variable (tipo de dato entero) para el número (en píxeles) que el cima el borde se mueve verticalmente

    Ejemplo: PLC_PRG.iDeltaY

Incrementar el valor mueve el elemento hacia abajo.

Movimiento abajo a la derecha

X

  • Variable (tipo de dato entero) para el número (en píxeles) que el derecho borde se mueve horizontalmente.

    Ejemplo: PLC_PRG.iDeltaWidth

  • Variable del contenedor: Container.Width

    Para más información, ver: Ajuste óptimo de la posición y el tamaño

Incrementar el valor mueve el elemento a la derecha.

Y

  • Variable (tipo de dato entero) para el número (en píxeles) que el fondo el borde se mueve verticalmente

    Ejemplo: PLC_PRG.iDeltaHeight

  • Variable del contenedor: Container.Height

    Para más información, ver: Ajuste óptimo de la posición y el tamaño

Incrementar el valor mueve el elemento hacia abajo.

Movimiento relativo

Las propiedades contienen variables para mover el elemento. El punto de referencia es la posición del elemento (Posición propiedad). La forma del elemento puede cambiar.

. Punto de movimiento[0]

  • X

  • Y

Variable (tipo de dato numérico) para el número (en píxeles) que se mueve el punto inicial de la línea.

Incrementar el valor X mueve el elemento a la derecha.

Incrementar el valor de Y mueve el elemento hacia abajo.

. Punto de movimiento[0]

  • X

  • Y

Variable (tipo de dato numérico) para el número (en píxeles) que se mueve el punto final de la línea.

Incrementar el valor X mueve el elemento a la derecha.

Incrementar el valor de Y mueve el elemento hacia abajo.

Movimiento relativo

Las propiedades contienen variables para mover el elemento. El punto de referencia es la posición del elemento (Posición propiedad). La forma del elemento puede cambiar.

Movimiento arriba a la izquierda

X

  • Variable (tipo de dato entero) para el número (en píxeles) que el izquierda el borde se mueve horizontalmente

    Ejemplo: PLC_PRG.iDeltaX

Incrementar el valor mueve el elemento a la derecha.

Y

  • Variable (tipo de dato entero) para el número (en píxeles) que el cima el borde se mueve verticalmente

    Ejemplo: PLC_PRG.iDeltaY

Incrementar el valor mueve el elemento hacia abajo.

Movimiento abajo a la derecha

X

  • Variable (tipo de dato entero) para el número (en píxeles) que el derecho borde se mueve horizontalmente.

    Ejemplo: PLC_PRG.iDeltaWidth

  • Variable del contenedor: Container.Width

    Para más información, ver: Ajuste óptimo de la posición y el tamaño

Incrementar el valor mueve el elemento a la derecha.

Y

  • Variable (tipo de dato entero) para el número (en píxeles) que el fondo el borde se mueve verticalmente

    Ejemplo: PLC_PRG.iDeltaHeight

  • Variable del contenedor: Container.Height

    Para más información, ver: Ajuste óptimo de la posición y el tamaño

Incrementar el valor mueve el elemento hacia abajo.

Variables de estado

Las variables controlan dinámicamente el comportamiento del elemento.

Invisible

Variable (BOOL) para alternar la visibilidad del elemento

TRUE: El elemento no es visible en tiempo de ejecución.

Sugerencia

El Invisible La propiedad es compatible con la funcionalidad "Animación del cliente".

Animación

Sugerencia

Estas propiedades están disponibles sólo cuando ha seleccionado el Admite animaciones de clientes y superposición de elementos nativos opción en el Administrador de visualización.

Duración de la animación

Variable para la duración (en milisegundos) en la que el elemento ejecuta una animación

  • Variable (valor entero)

    Ejemplo: Menu.tContent con VAR tContent : INT := 500; END_VAR

  • literal entero

    Ejemplo: 500

. Propiedades animables

  • Movimiento absoluto, Movimiento, X, Y

  • Movimiento absoluto, Rotación

  • Movimiento absoluto, Rotación interior

  • Movimiento absoluto, Rotación exterior

El movimiento animado se ejecuta cuando al menos un valor de una propiedad animable ha cambiado. El movimiento ejecutado entonces no es espasmódico, sino suave dentro de la duración de la animación especificada. El elemento de visualización viaja a la posición especificada mientras gira dinámicamente. Las transiciones son suaves.

Mover a primer plano

Variable (BOOL) para poner el elemento en primer plano

TRUE: En tiempo de ejecución, el elemento de visualización se muestra en primer plano.

FALSE: En tiempo de ejecución, el elemento de visualización se muestra en la capa donde se insertó en el editor de visualización.

Ejemplo: bIsInForeground con VAR bIsInForeground : BOOL := FALSE; END_VAR

Derechos de acceso

Nota

Disponible solo cuando se configura una gestión de usuarios para visualización.

Derechos de acceso botón

Abre el Derechos de acceso diálogo. Allí puede editar los privilegios de acceso para el elemento.

. Mensajes de estado:

  • No establecido. Plenos derechos.: Derechos de acceso para todos los grupos de usuarios : operable

  • Los derechos están establecidos: derechos limitados: El acceso está restringido para al menos un grupo.

En esta sección:
Ver también:
