Elemento de visualización: Cuadro combinado, entero

Símbolo:


Categoría: Controles comunes

El elemento muestra los valores como un cuadro de lista. Cuando el usuario hace clic en una entrada, su ID se escribe en una variable entera. Las entradas del cuadro de lista pueden pertenecer a una lista y contener imágenes de un conjunto de imágenes.

Propiedades del elemento

¿Están disponibles todas las propiedades de los elementos?

Todas las propiedades están disponibles sólo después de seleccionar el Avanzado opción o la Todas las categorias filtrar en Propiedades.

Nombre del elemento

Ejemplo: List of product numbers

Sugerencia

Asigne nombres individuales a los elementos para que se encuentren más rápido en la lista de elementos.

Tipo de elemento

Cuadro combinado, entero

Posición

La posición define la ubicación y el tamaño del elemento en la ventana de visualización. Esto se basa en el sistema de coordenadas cartesianas. El origen se encuentra en la esquina superior izquierda de la ventana. El eje X horizontal positivo corre hacia la derecha. El eje Y vertical positivo corre hacia abajo.

X

La coordenada X (en píxeles) de la esquina superior izquierda del elemento

Ejemplo: 10

Y

La coordenada Y (en píxeles) de la esquina superior izquierda del elemento

Ejemplo: 10

Ancho

Especificado en píxeles

Ejemplo: 150

Altura

Especificado en píxeles

Ejemplo: 30

Sugerencia

También puede cambiar los valores arrastrando el cuadro _visu_icon_position_element.png símbolos a otras posiciones en el editor.

Variable

Variable

Variable a editar mediante el cuadro combinado

Para mostrar textos que coinciden con una lista, también se debe configurar una lista de textos correspondiente.

Cuando se utiliza una enumeración compatible con listas de texto, no es necesario configurar ninguna lista de texto adicional.

  • Variable (tipo de datos entero). Solo se permiten identificadores numéricos.

    Ejemplo:

    PLC_PRG.iIDComboboxEntry

    PLC_PRG.eStateTrafficLight (vea el ejemplo siguiente»TrafficLight«)

  • Variable de enumeración con soporte de lista de texto

    Ejemplo: PLC_PRG.eMyCombobox

    Después de seleccionar la variable de enumeración, el tipo de datos se complementa automáticamente.

Lista de textos

Nombre de la lista de texto cuyas entradas se muestran en el cuadro combinado expandido.

Se pueden mostrar un máximo de 32766 entradas.

  • Identificador de lista de texto como cadena

    Ejemplo:

    'TextList_A'

    'TrafficLight' (ver TrafficLight (ejemplo a continuación)

    Los identificadores de la lista de texto deben estar dentro del rango de valores de DWORD o DINT.

  • Blanco

    • Cuando se especifica una variable de enumeración con soporte de lista de texto en la Variable propiedad

    • Cuando solo se muestra un grupo de imágenes

Banco de imágenes

Nombre del grupo de imágenes cuyas imágenes se muestran como una entrada en un cuadro combinado

Ejemplo: 'ImagePool_A'

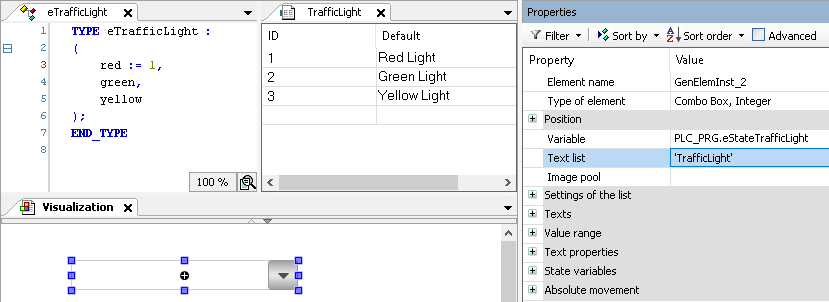

ejemplo 38. Ejemplo

TrafficLight



Configuración de la lista

Lista mostrada que se expande cuando un usuario de visualización hace clic en el elemento.

Configuración del número de filas

  • Del estilo:

  • Explícito: Entonces la Número de filas visibles la propiedad aparece debajo de ella.

Contar filas visibles

Número de líneas visibles de la lista del cuadro combinado definida aquí

  • literal entero

    Ejemplo: 5

  • Variable (tipo de datos entero)

    Ejemplo: PLC_PRG.iNumberOfVisibleRows

Nota

La propiedad está disponible sólo cuando el Configuración del número de filas la propiedad se establece en Explícito.

Altura de la fila

  • Del estilo:

  • Literal

    Ejemplo: 20

Altura de la imagen

Altura de la imagen (en píxeles) de la imagen que se muestra en la entrada del cuadro de lista

  • Del estilo:

  • literal entero

    Ejemplo: 30

Nota

Las imágenes se muestran sólo cuando se especifica un valor en el Grupo de imágenes propiedad.

Ancho de la imagen

Ancho de la imagen (en píxeles) de la imagen que se muestra en la entrada del cuadro de lista

  • Del estilo:

  • Literal

    Ejemplo: 30

Nota

Las imágenes se muestran sólo cuando se especifica un valor en el Grupo de imágenes propiedad.

Desplazamiento de la imagen

Hace que las imágenes del cuadro de lista aparezcan desplazadas (en píxeles) desde el margen izquierdo.

una compensación de 0 significa que las imágenes se muestran directamente en el margen.

  • Del estilo:

  • Literal

    Ejemplo: 4

Nota

Las imágenes se muestran sólo cuando se especifica un valor en el Grupo de imágenes propiedad.

Tamaño de la barra de desplazamiento

Tamaño de la barra de desplazamiento (en píxeles)

La barra de desplazamiento se muestra cuando se especifican más entradas en el cuadro de lista que en Número de filas visibles.

Defecto: 20

Textos

Información sobre herramientas

Cadena (sin comillas simples rectas)

Ejemplo: Products of customer A

El texto se emite como información sobre herramientas. Si un marcador de posición %<format string> se especifica en el texto, entonces el valor de la variable en el Variable de texto → Información sobre herramientas La propiedad se genera en la ubicación del marcador de posición.

Sugerencia

Utilizar el control+Ingresar atajo para agregar un salto de línea.

Sugerencia

Los textos especificados se transfieren automáticamente al Lista de texto global lista de texto Por lo tanto, estos textos pueden ser localizados.

Rango de valores

Rango de valor límite

Requisito: Se especifica un valor en el lista de texto propiedad.

standard icon: Sólo el subrango definido por el Valor mínimo Valor máximo propiedades se muestra como un cuadro de lista.

Limita la lista de texto a un subrango. Este subrango se muestra en el cuadro combinado.

Valor mínimo

Id. de la entrada de la lista de texto desde la que se muestra una entrada del cuadro combinado

  • literal (ANY_NUM)

    Ejemplo: 5

  • Variable (tipo de datos entero)

    Ejemplo: PLC_PRG.iFirstEntry

Valor máximo

ID de la entrada de la lista de texto hasta la que se muestran las entradas del cuadro combinado

  • literal (ANY_NUM)

    Ejemplo: 10

  • Variable (tipo de datos entero)

    Ejemplo: PLC_PRG.iLastEntry

Filtrar entradas de texto faltantes

Requisito: Se especifica un valor en el lista de texto propiedad.

standard icon: la lista de texto se actualiza y los textos (ID) no utilizados se eliminan.

Propiedades del texto

Las propiedades obtienen valores fijos para las propiedades del texto y actúan sobre los textos configurados en Textos → Texto o Textos → Información sobre herramientas.

Uso de

  • Valores de estilo predeterminados, entonces se aceptan los valores del estilo de visualización.

  • Configuraciones individuales

    El Propiedades de texto individuales se muestra el grupo de propiedades. Los valores se pueden personalizar aquí.

Propiedades de texto individuales

Alineación horizontal

Alineación horizontal del texto dentro del elemento

Alineamiento vertical

Alineación vertical del texto dentro del elemento

Fuente

Ejemplo: Defecto

_cds_icon_three_dots.png: El Fuente se abre el cuadro de diálogo.

_cds_icon_arrow_down.png: cuadro de lista con fuentes de estilo

Color de fuente

Ejemplo: Negro

_cds_icon_three_dots.png: El Color se abre el cuadro de diálogo.

_cds_icon_arrow_down.png: Cuadro de lista con colores de estilo

Transparencia

Entero (rango de valores de 0 a 255)

El valor de transparencia determina la transparencia del color respectivo.

255: El color es opaco.

0: El color es completamente transparente.

Nota

Si el color es un color de estilo y ya tiene un valor de transparencia, esta propiedad está protegida contra escritura.

Variables de estado

Las variables controlan dinámicamente el comportamiento del elemento.

Invisible

Variable (BOOL) para alternar la visibilidad del elemento

TRUE: El elemento no es visible en tiempo de ejecución.

Ejemplo: bIsVisible con VAR bIsVisible : BOOL := FALSE; END_VAR

Desactivar entradas

Variable (BOOL) para alternar la operatividad del elemento

TRUE: Las entradas del usuario ya no tienen ningún efecto en el tiempo de ejecución. El elemento se muestra como desactivado.

Sugerencia

El Invisible La propiedad es compatible con la funcionalidad "Animación del cliente".

Centrar

Las propiedades contienen valores fijos para las coordenadas del punto de rotación. El punto de rotación se muestra en el editor como el _visu_icon_center_point.png símbolo y se utiliza como centro de rotación y escala.

Sugerencia

También puede cambiar los valores arrastrando el _visu_icon_center_point.png símbolo a otra posición en el editor.

X

Coordenada X del punto de rotación

Y

Coordenada Y del punto de rotación

Movimiento absoluto

Las propiedades se pueden asignar a variables IEC para controlar dinámicamente la posición del elemento. El punto de referencia es la esquina superior izquierda del elemento. En tiempo de ejecución, se mueve todo el elemento.

Movimiento

X

  • Variable (tipo de dato numérico) para la posición X (en píxeles)

    Ejemplo: PLC_PRG.iPos_X

Aumentar este valor en tiempo de ejecución mueve el elemento a la derecha.

Y

Aumentar este valor en tiempo de ejecución mueve el elemento hacia abajo.

Rotación

Variable (tipo de dato numérico) para el ángulo de rotación (en grados)

Ejemplo: PLC_PRG.iAngle1

El punto medio del elemento gira en el Centrar punto. Este punto de rotación se muestra como el _visu_icon_center_point.png símbolo.

En tiempo de ejecución, la alineación del elemento permanece igual con respecto al sistema de coordenadas de la visualización. Al aumentar el valor, el elemento gira hacia la derecha.


Rotación interior

Variable (tipo de dato numérico) para el ángulo de rotación (en grados)

Ejemplo: PLC_PRG.iAngle2

En tiempo de ejecución, el elemento gira sobre el punto de rotación especificado en Centrar según el valor de la variable. Además, la alineación del elemento gira según el sistema de coordenadas de la visualización. Aumentar el valor en el código gira en el sentido de las agujas del reloj.

El punto de rotación se muestra como el _visu_icon_center_point.png símbolo.

Nota

Si se especifica un ángulo estático de rotación en el Posición → Ángulo propiedad, el ángulo de rotación estático se agrega al ángulo de rotación variable (desplazamiento) cuando se ejecuta la visualización.


Sugerencia

Puede combinar las variables en un conversión de unidades.

Sugerencia

El X, Y, Rotación, y Rotación interior Las propiedades son compatibles con la funcionalidad "Animación del cliente".

Animación

Sugerencia

Estas propiedades están disponibles sólo cuando ha seleccionado el Admite animaciones de clientes y superposición de elementos nativos opción en el Administrador de visualización.

Duración de la animación

Variable para la duración (en milisegundos) en la que el elemento ejecuta una animación

  • Variable (valor entero)

    Ejemplo: Menu.tContent con VAR tContent : INT := 500; END_VAR

  • literal entero

    Ejemplo: 500

. Propiedades animables

  • Movimiento absoluto, Movimiento, X, Y

  • Movimiento absoluto, Rotación

  • Movimiento absoluto, Rotación interior

  • Movimiento absoluto, Rotación exterior

El movimiento animado se ejecuta cuando al menos un valor de una propiedad animable ha cambiado. El movimiento ejecutado entonces no es espasmódico, sino suave dentro de la duración de la animación especificada. El elemento de visualización viaja a la posición especificada mientras gira dinámicamente. Las transiciones son suaves.

Mover a primer plano

Variable (BOOL) para poner el elemento en primer plano

TRUE: En tiempo de ejecución, el elemento de visualización se muestra en primer plano.

FALSE: En tiempo de ejecución, el elemento de visualización se muestra en la capa donde se insertó en el editor de visualización.

Ejemplo: bIsInForeground con VAR bIsInForeground : BOOL := FALSE; END_VAR

Configuración de entrada

Sugerencia

El Configurar botón abre el Configuración de entrada. Allí puede asignar una acción de seguimiento para el evento.

OnValueChanged

Evento que desencadena acciones de seguimiento debido a un cambio en el valor

Las acciones de seguimiento que se activan se configuran en el Configuración de entrada diálogo.

Las acciones de seguimiento definidas y la configuración correspondiente se muestran debajo de la propiedad del elemento.

los OnValueChanged El evento puede ser deshabilitado por el VISU_NO_VALUECHANGED definido por el compilador en el cuadro de diálogo de propiedades de la aplicación.

Derechos de acceso

Nota

Disponible solo cuando se configura una gestión de usuarios para visualización.

Derechos de acceso botón

Abre el Derechos de acceso diálogo. Allí puede editar los privilegios de acceso para el elemento.

. Mensajes de estado:

  • No establecido. Plenos derechos.: Derechos de acceso para todos los grupos de usuarios : operable

  • Los derechos están establecidos: derechos limitados: El acceso está restringido para al menos un grupo.
