Usando el administrador de biblioteca
Las bibliotecas que puede utilizar la aplicación de seguridad se gestionan en el Administrador de bibliotecas. La lista de bibliotecas se origina en la descripción del dispositivo del EtherCAT Safety Módulo, que contiene la aplicación de seguridad con el Gestor de Biblioteca. Todas las bibliotecas que están disponibles para esto. EtherCAT Safety Los módulos se insertan automáticamente.
Sugerencia
El director de la biblioteca de CODESYS Safety for EtherCAT Safety Module Corresponde al Responsable de la Biblioteca de CODESYS.
Para obtener una descripción detallada de las bibliotecas de seguridad, consulte: Introducción.
Para obtener más información sobre el Administrador de biblioteca, consulte: Objeto: Administrador de biblioteca
Agregar el administrador de biblioteca
El Administrador de biblioteca El objeto normalmente se inserta automáticamente en el árbol del proyecto junto con el EtherCAT Safety Módulo. Sólo uno de esos objetos puede existir debajo de un SafetyApp objeto.
El objeto se puede agregar manualmente seleccionando el SafetyApp objeto en el árbol del proyecto y haciendo clic Agregar objeto - Administrador de biblioteca en el menú contextual.
Propiedades del objeto
Como en CODESYS-Estándar, el cuadro de diálogo de propiedades contiene el Común, Control de acceso, y Construir diálogos.

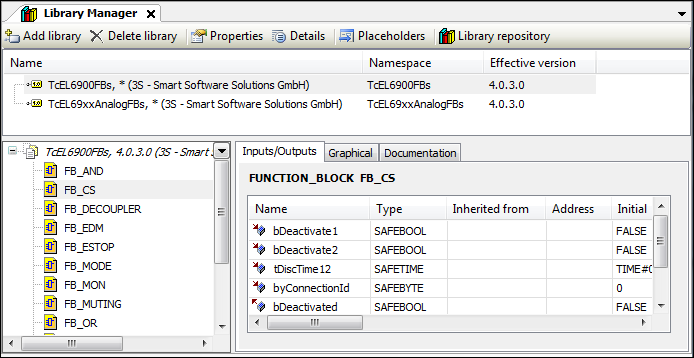

Editor del Administrador de Biblioteca
Secciones del editor
Lista de bibliotecas
Lista de bloques de funciones (de una biblioteca seleccionada,
TcEL6900FBsen el ejemplo)Descripción del FB (de un bloque de funciones seleccionado en la lista de bloques de funciones;
FB_CSen el ejemplo) con el Salidas, entradas, Gráfico, y Documentación diálogos.
Para más información, ver: Ayuda sobre el Administrador de Biblioteca
Notas sobre el administrador de la biblioteca
Importante
El Library Manager no es adecuado para la verificación de los bloques de biblioteca (bloques IEC y bloques externos) utilizados en la aplicación de seguridad durante la verificación y aceptación. Los estados relevantes para la ejecución deben verificarse en la vista comparativa (ver #UUID-7c44329c-df13-109c-be5e-bfedca7ff6d9).
Importante
La lista de bibliotecas puede cambiar actualizando el EtherCAT Safety Módulo.
