Visualisierungselement: Alarmtabelle

Symbol:


Kategorie: Alarmmanager

Das Element stellt Alarme in Form einer Liste dar. In den Eigenschaften des Elements legen Sie fest, welche Informationen angezeigt werden. Sie definieren das Aussehen des Elements und die Variablen, die das Verhalten des Elements steuern.

Tipp

Im Onlinebetrieb können Sie eine Alarmtabelle, auch in der historischen Ansicht, nach einer bestimmten Spalte sortieren. Klicken Sie dazu in den Spaltenkopf. Ein kleines Dreiecksymbol zeigt die aktuelle Sortierungsreihenfolge (aufwärts, abwärts) an. Ein Klick auf das Symbol kehrt die Sortierung um.

Die Sortierung innerhalb der Spalte hängt vom Typ der enthaltenen Information ab: Die Spalte Priorität wird numerisch sortiert, die Spalten Meldung und Klasse alphabetisch. Die Spalten Wert und Latch enthalten möglicherweise verschiedene Wertetypen. In diesem Fall wird zunächst nach den Typen sortiert (kein Eintrag, BOOL, numerischer Wert, Zeichenfolge) und dann abhängig vom Typ entweder numerisch oder alphabetisch.

Tipp

Wenn eine Alarmhistorie angelegt wird, können Sie diese zur Laufzeit programmatisch löschen. Ab dem Zeitpunkt des Löschens beginnt die Aufzeichnung erneut.

Für weitere Informationen siehe: Alarmverwaltung visualisieren

Tipp

Das Visualisierungselement Alarmtabelle kann nicht in einer Visualisierung im POU-Pool eingefügt werden.

Hinweis

Kann auch veraltet seinBeispielprojekt für eine Alarmtabelle

Elementeigenschaften

Sind alle Elementeigenschaften verfügbar?

Nur wenn Sie in der Eigenschaften die Option Advanced oder den Filter Alle Kategorien aktiviert haben, stehen Ihnen alle Eigenschaften zur Verfügung.

Elementname

Beispiel GenElemInst_1

Tipp

Durch die Vergabe von eigenen Elementnamen werden die Elemente in der Elementliste schnell gefunden.

Elementtyp

Alarmtabelle

Datenquelle

Auswahl des Geräts und der Applikation, wo die zu visualisierenden Daten und die Alarme generiert werden

  • Entfernte Datenquelle, die auf das entfernte Gerät und weiter auf eine entfernte Applikation zugreift und die Daten der Alarmkonfiguration übermittelt

    Beispiel: _visu_icon_data_sources.png DataSource_A

    Unter der (nun sichtbaren) Eigenschaft Applikation wird die entfernte Applikation angezeigt, so wie in der Datenquelle konfiguriert.

    Beispiel: _cds_icon_application.png App_A

    Anmerkung

    Wenn auf die Datenquelle symbolisch per Symboldatei zugriffen wird (CODESYS Symbolic), dann muss die dafür benötigte Symboldatei und das zugehörige Projekt im gleichen Ordner gespeichert sein.

  • Lokale Applikation, unter der sich die Alarmkonfiguration befindet

    Beispiel: _cds_icon_application.png <lokale Applikation>

Für weitere Informationen siehe: Objekt: Datenquelle

Alarmkonfiguration

Alarmgruppen

Öffnet den Dialog Auswahl Alarmgruppe, in dem Sie die Alarmgruppen definieren, die Sie darstellen wollen

Priorität von

Kleinste Priorität, bei der Alarme angezeigt werden (0 bis 255)

Priorität bis

Größte Priorität, bei der Alarme angezeigt werden (0 bis 255)

Alarmklassen

Öffnet den Dialog Auswahl Alarmklasse, in dem Sie die Alarmklassen definieren, die Sie darstellen wollen

Filtern nach Latch 1

Die erzeugten Alarme (Historie und aktuell) können nach dem Inhalt der Latch-Variable 1, die in der Konfiguration der Alarmgruppe eingetragen ist, gefiltert werden. Ob die Filterung nach einem Stringwert oder einem numerischen Wert erfolgen soll, oder gar nicht, legen Sie über den Filtertyp fest.

  • Filtervariable: Beschreibt, wonach die Alarme gefiltert werden sollen.

    Mögliche Einträge:

    • Applikationsvariable vom Datentyp STRING oder WSTRING

      Beispiele: PLC_PRG.strFilterVariable, 'STRING'

    • direkt ein literaler Wert

  • Filtertyp: Ganzzahliger Wert, der festlegt, nach welchen Kriterien der Latch-Variablenwert für das Filtern verwendet wird.

    Mögliche Einträge:

    • Numerische Variable aus der Applikation

      Beispiel: PLC_PRG.diFilterType

    • Direkt ein Wert

      Beispiel: 2

      Mögliche Werte

      • 0: Keine Filterung

      • 1: Filterung nach Alarmen, deren Latch-Variable 1 den in Filtervariable angegebenen String enthält.

        Beispiel: Filtervariable enthält Error 1, die Latch-Variable 1 verschiedener Alarme vom Typ STRING und hat den Wert Error 1

        Folge: Nur diese Alarme werden angezeigt.

      • 2: Filterung nach Alarmen, deren Latch-Variable 1 das in Filtervariable angegebene getypte Literal gemäß IEC 61131-3 enthält.

        Beispiel: T#1h2s, DINT#15, REAL#1.5, FALSE

      • 3: Filterung nach Alarmen, deren Latch Variable 1 einen numerischen Wert enthält, der dem angegebenen LINT-Literal entspricht. Der exakte Typ ist dabei nicht relevant. Der Wert der Latch-Variable muss also im Bereich von 9.223.372.036.854.775.808 bis 9.223.372.036.854.775.807 liegen.

      • Alle anderen Werte: Das Verhalten ist nicht definiert und kann sich künftig ändern.

Filtern nach Zeitbereich

Die erzeugten Alarme (remote, historisch, lokal) können für einen bestimmten Zeitbereich angezeigt werden.

Anmerkung

Ob diese Filterung nach Zeitbereich aktiviert oder deaktiviert ist, legen Sie über den Filtertyp fest.

  • Filtervariable, von: Variable vom Datentyp DT oder DATE_AND_TIME für den Startzeitpunkt, ab dem die Alarme angezeigt werden

    Beispiel PLC_PRG.filterTimeFrom

  • Filtervariable, bis: Variable vom Datentyp DT oder DATE_AND_TIME für den Endzeitpunkt, bis zu welchem die Alarme angezeigt werden

    Beispiel PLC_PRG.filterTimeTo

  • Filtertyp: Variable eines ganzzahligen Datentyps, die festlegt, ob das Filtern nach Zeitbereich aktiviert oder deaktiviert ist

    Mögliche Werte:

    • 1: Filterung ist aktiviert

    • 0: Filterung ist deaktiviert

Allgemeine Tabellenkonfiguration

Zeilenkopf anzeigen

standard icon: Anzeige der Zeilennummer am Zeilenanfang

Spaltenkopf anzeigen

standard icon: Anzeige der Spaltenüberschrift, definiert in Spaltenüberschrift

Zeilenhöhe

Höhe der Tabellenzeile in Pixel

Breite Zeilenkopf

Breite des Zeilenkopfes in Pixel

Größe des Scrollbar

Breite des Scrollbars, wenn er vertikal verläuft. Höhe des Scrollbars beim horizontalem Verlauf

Angabe in Pixel

Automatischer Zeilenumbruch im Meldungstext

standard icon: Wenn der Meldungstext zu lang ist, wird er am Zeilenende umgebrochen

_cds_icon_option_deactivated.png: Wenn der Meldungstext zu lang ist, wird er am Spaltenende abgeschnitten

Internationalisierung (Formatstrings)

Optionen für die Angabe des Formastrings

  • als fester String

    Beispiel; yyyy-dd-MM

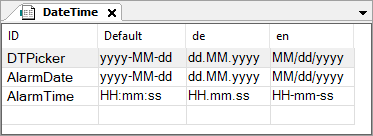

  • als Verweis auf einen Textlisteneintrag <Testlistenname>.<ID>

    Dort ist für jede Sprache ein Formatstring definiert.


Datumsformat

Beispiel: DateTime.AlarmDate

Zeitformat

Beispiel: DateTime.AlarmTime

Spalten: Spalte [<n>]

Standardmäßig sind die Spalten [0] und [1] konfiguriert mit Zeitstempel und Meldungstext.

Anmerkung

Animationen (dynamischer Text, Schriftartvariablen), Text und Tooltip werden nicht unterstützt.

Neu erstellen

Fügt eine weitere Spalte hinzu

Löschen

Löscht die selektierte Spalte

Spaltenüberschrift

Die Standardüberschrift wird hier durch Eingabe eines neuen Textes gesetzt und geändert.

Textausrichtung im Titel verwenden

standard icon: Der Text in der Spaltenüberschrift wird gemäß der aktuellen Definition in Textausrichtung ausgerichtet.

_cds_icon_option_deactivated.png: Der Text in der Spaltenüberschrift wird zentriert ausgerichtet.

Breite

Breite der Spalte in Pixel

Datentyp

Anmerkung

Zeitstempel

Für die Verwendung in einer TargetVisu oder WebVisu können Sie das Datums- und Zeitformat mit Hilfe globaler Stringvariablen der Bibliothek Alarmmanager.library steuern:

AlarmGlobals.g_sDateFormat

Beispiel: AlarmGlobals.g_sDateFormat := 'MM.yyyy';

AlarmGlobals.g_sTimeFormat

Beispiel: AlarmGlobals.g_sTimeFormat := 'HH:mm';

Mögliche Informationen, die in der Spalte angezeigt werden können:

  • Symbol

  • Zeitstempel: Datum und Zeit der letzten Statusänderung des Alarms

  • Zeitstempel aktiv: Datum und Zeit des letzten Aktivwerdens des Alarms

  • Zeitstempel inaktiv: Datum und Zeit des letzten Nichtaktivwerdens des Alarms

  • Zeitstempel Bestätigung: Datum und Zeit der letzten Bestätigung

  • Wert: Istwert des Ausdrucks

  • Meldungstext: Ausgabe des Meldungstexts

  • Priorität: Alarmpriorität

  • Klasse: Alarmklasse

  • Zustand: Alarmzustand

  • Entferntes Gerät:

  • Kommentar bestätigen: Kommentar beim Bestätigen

  • Benutzer-ID bestätigen: Benutzer-ID beim Bestätigen

  • Latch-Variable <n>: Wert der ausgewählten Latch-Variablen

Textausrichtung

Ausrichtung des Texts in dieser Spalte

  • Links

  • Zentriert

  • Rechts

Farbeinstellungen

Farbeinstellungen aktivieren

Angabe einer booleschen Variablen für die Aktivierung/Deaktivierung der hier definierten Farbeinstellungen

Beispiel: PLC_PRG.bColorSettings

Zellenfüllfarbe

Farbvariable

Variable zur Angabe der Zellenfüllfarbe

Beispiel: dwCellColor (hexadezimale Farbdefinition: 16#TTRRGGBB)

Farbe auch für Spaltenkopf verwenden:

standard icon: Die über Farbvariable definierte Farbe wird auch im Spaltenkopf verwendet

Textfarbe

Farbvariable

Variable zur Definition der Textfarbe in der Spalte

Beispiel: dwTextColor (hexadezimale Farbdefinition: 16#TTRRGGBB)

Farbe auch für Spaltenkopf verwenden

: _cds_icon_option_deactivated.png: Die über Farbvariable definierte Farbe wird auch im Spaltenkopf verwendet.

Tipp

Sie können programmatisch die lokale Zeitzone der Systemzeit auf die Weltzeit (UTC) umschalten.

Wenn die Variable VisuElems.Visu_DateTime.DisplayUTC auf TRUE gesetzt ist, erfolgt die Darstellung der Systemzeit in Weltzeit (UTC). Standardmäßig ist die Variable VisuElems.Visu_DateTime.DisplayUTC auf FALSE gesetzt ist, so dass die Systemzeit in der lokalen Zeitzone dargestellt wird.

Bei der Anzeige von Datums- und Zeitwerten können Sie den zugehörigen Formatstring um die Zeitzonenkennung Z erweitern. Bei Ausgabe in lokaler Systemzeit wird dann der Offset zur Weltzeit(UTC) angezeigt. Beispielsweise bewirkt dd:MM:yyyy HH:mm:ss:ms:Z die Ausgabe 01.08.2021 12:00:00:001:+02:00. Wenn die Zeit in Weltzeit (UTC) angezeigt wird, wird die UTC-Kennung angezeigt. Beispiel: 01.08.2021 10:00:00:001:Z

Position

Die Position definiert die Lage und Größe des Elements im Fenster der Visualisierung. Sie bezieht sich auf ein kartesisches Koordinatensystem. Der Ursprung liegt in der oberen linken Fensterecke. Die positive horizontale X-Achse verläuft nach rechts. Die positive vertikale Y-Achse verläuft nach unten.

X

X-Koordinate (in Pixel) der linken oberen Ecke des Elements

Beispiel: 10

Y

Y-Koordinate (in Pixel) der linken oberen Ecke des Elements

Beispiel: 10

Breite

Angabe in Pixel

Beispiel: 150

Höhe

Angabe in Pixel

Beispiel: 30

Tipp

Die Werte können auch geändert werden, indem Sie im Editor die Symbole _visu_icon_position_element.png an eine andere Stelle ziehen.

Texteigenschaften

Die Eigenschaften erhalten feste Werte für die Texteigenschaften und wirken auf die Texte, die in Texte → Text oderTexte → Tooltip konfiguriert sind.

Schriftart

Beispiel: Standard

_cds_icon_three_dots.png: Dialog Schriftart öffnet sich.

_cds_icon_arrow_down.png: Auswahlliste mit Stilschriftarten

Farbe Schriftart

Beispiel: Schwarz

_cds_icon_three_dots.png: Dialog Farbe öffnet sich.

_cds_icon_arrow_down.png: Auswahlliste mit Stilfarben

Transparenz

Ganze Zahl (Wertebereich von 255 bis 0)

Der Transparenzwert bestimmt die Durchsichtigkeit der zugehörigen Farbe.

255: Die Farbe ist deckend.

0: Die Farbe ist voll transparent.

Anmerkung

Wenn die Farbe eine Stilfarbe ist und bereits einen Transparenzwert enthält, ist diese Eigenschaft schreibgeschützt.

Selektion

Selektionsfarbe

Füllfarbe der selektierten Zeile

Selektionsschriftfarbe

Schriftfarbe der selektierten Zeile

Rahmen um selektierte Zellen

standard icon: Zur Laufzeit wird ein Rahmen um die selektierten Zellen gezeichnet

Variable für Alarmgruppe

Name der betroffenen Alarmgruppe (STRING, WSTRING)

Variable für Alarm-ID

Alarm-ID der betroffenen Alarmgruppe (STRING, WSTRING)

Variable für Zeilenauswahl

Index der selektierten Alarmzeile (0-basiert)

Der Index kann sowohl gelesen als auch geschrieben werden, ganzzahliger Datentyp

Variable für Gültigkeit der Zeilenauswahl

TRUE: Eine Alarmzeile ist selektiert

FALSE: Die Selektion ist ungültig, beispielsweise bei einer leeren Alarmtabelle oder wenn noch kein Alarm selektiert ist

Variable für Informationen zum Alarm

Informationen zum selektierten Alarm vom Typ AlarmSelectionInfo

Zur vereinfachten Verwendung steht der Funktionsbaustein AlarmSelectionInfoDefault zur Verfügung. Dieser Baustein füllt die Struktur mit dem Speicher für jeweils 10 Meldungen und 10 Latchvariablen.

Beispiel: myAlarmSelectionInfoDefault.AlarmSelectionInfo

. Folgende Informationen sind verfügbar:

  • sAlarmgroup

  • uialarmID

  • timeStampActive

  • timeStampInactive

  • timeStampAcknowledge

  • timeStampLast

  • paLatchVariables

  • iLatchVariablesCount

  • papwsAlarmMessages

  • dwAlarmMessageTextBufferSize

  • iAlarmMessagesCount

  • iSelectionChangedCounter

Steuervariablen

Hier definieren Sie boolesche Variablen, über die zur Laufzeit bestimmte Aktionen in der Tabelle ausgeführt werden können.

Bestätigen der Selektierten

Variable (BOOL)

Beispiel: PLC_PRG.bAckSelectedAlarms

Wenn die zugewiesene Variable TRUE wird, dann wird der ausgewählte Alarm quittiert.

Alle sichtbaren bestätigen

Variable (BOOL)

Beispiel: PLC_PRG.bAckVisibleAlarms

Wenn die zugewiesene Variable TRUE wird, dann werden alle Alarme quittiert, die gerade in der Alarmtabelle sichtbar sind.

Alle bestätigen

Variable (BOOL)

Beispiel: bAck

Wenn die zugewiesene Variable TRUE wird, dann werden alle Alarme, auch die nicht sichtbaren, quittiert.

Warnung: Alle Alarme, auch die nicht sichtbaren, werden quittiert.

Historie

Variable (BOOL)

Beispiel: PLC_PRG.bShowHistory

Wenn die zugewiesene Variable TRUE wird, werden zusätzlich zu den aktiven Alarmen auch die historischen Alarme angezeigt. In der historischen Darstellung gelten die gleichen Sortiermöglichkeiten wie im „Normal“-Betrieb.

Anmerkung

In dieser Ansicht ist keine Quittierung möglich.

Scrollposition einfrieren

Variable (BOOL)

Beispiel: PLC_PRG.bFreezeScrollPosition

Wenn die zugewiesene Variable TRUE wird, dann wird die in der Ansicht Historie eingestellte Scroll-Position beibehalten, auch wenn ein neuer Alarm aktiv wird. Andernfalls springt die Scroll-Position zur ersten Tabellenzeile, zum neuesten Alarm.

Anzahl Alarme

Variable (ganzzahliger Datentyp)

Beispiel: PLC_PRG.iNumberOfAlarms

Anzahl Alarme, die aktuell in der Alarmtabelle angezeigt werden. Wird von der Alarmtabelle beschrieben.

Anzahl sichtbare Zeilen

Variable (ganzzahliger Datentyp)

Beispiel: PLC_PRG.iNumberVisibleLines

Anzahl Alarme, die auf einer Seite der Alarmtabelle dargestellt werden können. Wird von der Alarmtabelle beschrieben.

Aktueller Scroll-Index

Variable (ganzzahliger Datentyp)

Beispiel: PLC_PRG.iScrollIndex

Der Index der ersten sichtbaren Zeile der Alarmtabelle (0-basierend). Die Variable kann sowohl gelesen als auch geschrieben werden.

Aktuelle Sortierung der Spalte

Variable (ganzzahliger Datentyp)

Beispiel: PLC_PRG.iColSort

Die Variable enthält einen Wert der Enumeration VisuElemsAlarm.VisuEnumAlarmDataType. Dieser Wert bestimmt, nach welcher Spalte die Alarmtabelle sortiert wird.

Variable für Sortierrichtung

Variable (Bool)

Beispiel: PLC_PRG.xSortAscending

Die Variable legt die Sortierreihenfolge für die Einträge in der Alarmtabelle fest: TRUE: aufsteigend, FALSE: absteigend.

Kommentar bestätigen

Variable (STRING, WSTRING)

Variable, die einen Kommentar zur Bestätigung von Alarmen enthalten kann. Dieser wird zusammen mit dem aktuellen Benutzer in der Datenbank gespeichert, wobei der Benutzer automatisch ermittelt wird.

Hinweis: Bis zu 255 Zeichen sind möglich.

Tipp

Sie können Schaltflächen mit vordefinierten Steuervariablen auch über den Elemente zur Alarmquittierung hinzufügenfestlegen.

Zentrum

Die Eigenschaften enthalten feste Werte für die Koordinaten des Rotationspunkts. Der Rotationspunkt ist im Editor als Symbol _visu_icon_center_point.png dargestellt und dient als Zentrum für die Rotation und die Skalierung.

Tipp

Die Werte können auch geändert werden, indem Sie im Editor das Symbol _visu_icon_center_point.png an eine andere Stelle ziehen.

X

X-Koordinate des Rotationspunkts

Y

Y-Koordinate des Rotationspunkts

Absolute Bewegung

Den Eigenschaften können IEC-Variablen zugewiesen werden, um die Position des Elements dynamisch zu steuern. Bezugspunkt ist die linke obere Ecke des Elements. Zur Laufzeit wird das Element als Ganzes bewegt.

Bewegung

X

  • Variable (numerischer Datentyp) für die X-Position (in Pixel)

    Beispiel: PLC_PRG.iPos_X

Ein Erhöhen des Werts zur Laufzeit führt zu einer Bewegung nach rechts.

Y

  • Variable (numerischer Datentyp) für die Y-Position (in Pixel)

    Beispiel: PLC_PRG.iPos_Y

  • Containervariable Container.Height

    Für weitere Informationen siehe: Position und Größe optimal anpassen

Ein Erhöhen des Werts zur Laufzeit führt zu einer Bewegung nach unten.

Rotation

Variable (numerischer Datentyp) für den Drehwinkel (in Grad)

Beispiel: PLC_PRG.iAngle1

Der Mittelpunkt des Elements rotiert um den Punkt in Zentrum. Dieser Rotationspunkt wird im Editor als Symbol _visu_icon_center_point.png dargestellt.

Zur Laufzeit bleibt die Ausrichtung des Elements in Bezug zum Koordinatensystem der Visualisierung erhalten. Ein Erhöhen des Werts führt zu einer Rechtsdrehung.


Innere Rotation

Variable (numerischer Datentyp) für den Drehwinkel (in Grad)

Beispiel: PLC_PRG.iAngle2

Zur Laufzeit rotiert das Elements entsprechend dem Variablenwert um den Rotationspunkt in Zentrum. Zudem dreht die Ausrichtung des Elements bezüglich des Koordinatensystems der Visualisierung. Ein Erhöhen des Werts im Code bewirkt eine Rechtsdrehung.

Der Rotationspunkt wird im Editor als Symbol _visu_icon_center_point.png dargestellt.

Anmerkung

Wenn in der Eigenschaft Position → Winkel ein statischer Drehwinkel angegeben ist, wird bei der Visualisierungsausführung zum variablen Drehwinkel der statische Drehwinkel addiert (Offset).


Tipp

Sie können die Variablen mit einer Einheitenumrechnung kombinieren.

Tipp

Die Eigenschaften X, Y, Rotation und Innere Rotation werden von der Funktionalität „Client-Animation“ unterstützt.

Zustandsvariablen

Die Variablen steuern dynamisch das Verhalten des Elements.

Unsichtbarkeit

Variable (BOOL) für das Umschalten der Sichtbarkeit des Elements

TRUE: Das Element ist zur Laufzeit nicht sichtbar.

Tipp

Die Eigenschaft Unsichtbarkeit wird von der Funktionalität „Client-Animation“ unterstützt.

Scrollvariable

Mit diesen Variablen kann das Scrollen der Alarmtabelle programmatisch oder über die Eingangskonfiguration gesteuert werden.

Scroll-Start

Variable (BOOL)

Beispiel: PLC_PRG.bScrollingBegin

Bei steigender Flanke der Variable wird an den Start gescrollt.

Eins nach oben scrollen

Variable (BOOL)

Beispiel: PLC_PRG.bScrollingSingleUp

Bei steigender Flanke der Variable wird um eine Stelle nach oben gescrollt.

Eins nach unten scrollen

Variable (BOOL)

Beispiel: PLC_PRG.bScrollingSingleDown

Bei steigender Flanke der Variable wird um eine Stelle nach unten gescrollt.

Seite nach oben scrollen

Variable (BOOL)

Beispiel: PLC_PRG.bScrollingPageUp

Bei steigender Flanke der Variable wird um eine Seite nach oben gescrollt.

Seite nach unteen Scrollen

Variable (BOOL)

Beispiel: PLC_PRG.bScrollingPageDown

Bei steigender Flanke der Variable wird um eine Seite nach unten gescrollt.

Scroll-Ende

Variable (BOOL)

Beispiel: PLC_PRG.bScrollingEnd

Bei steigender Flanke der Variable wird an das Ende gescrollt.

Animation

Tipp

Diese Eigenschaften sind nur verfügbar, wenn Sie im Visualisierungmanager die Option Client-Animationen und Überlagerung systemeigener Elemente unterstützen aktiviert haben.

Animationsdauer

Vairable für die Dauer in Millisekunden, in der das Element eine Animation ausführt

  • Variable (Ganzzahliger Wert)

    Beispiel: Menu.tContent mit VAR tContent : INT := 500; END_VAR

  • Ganzzahliges Literal

    Beispiel: 500

. Animierbare Eigenschaften:

  • Absolute Bewegung, Bewegung, X, Y

  • Absolute Bewegung, Rotation

  • Absolute Bewegung, Innere Rotation

  • Absolute Bewegung, Äußere Rotation

Die animierte Bewegung wird ausgeführt, wenn mindestens ein Wert einer animierbaren Eigenschaft geändert wird. Die dann ausgeführte Bewegung ist nicht ruckartig, sondern wird reibungslos in der angegebenen Animationsdauer ausgeführt. Das Visualisierungselement fliegt die Sollposition an und rotiert dabei dynamisch. Die Übergänge sind fließend.

In den Vordergrund bringen

Variable (BOOL) für das Stellen des Elements in den Vordergrund

TRUE: Das Visualisierungselement wird zur Laufzeit im Vordergrund dargestellt.

FALSE: Das Visualisierungselement wird zur Laufzeit in der Ebene dargestellt, in der es im Visualisierungseditor eingefügt wurde.

Beispiel: bIsInForeground mit VAR bIsInForeground : BOOL := FALSE; END_VAR

Zugriffsrechte

Anmerkung

Nur verfügbar, wenn eine Benutzerverwaltung für die Visualisierung eingerichtet ist.

Schaltfläche Zugriffsrechte

Öffnet den Dialog Zugriffsrechte. Dort können Sie die Zugriffsrechte für das Element ändern.

. Statusmeldungen:

  • Nicht gesetzt. Alle Rechte: Zugriffsrecht für alle Benutzergruppen: bedienbar

  • Rechte sind vergeben: eingeschränkte Rechte: Mindestens für eine Gruppe ist der Zugriff eingeschränkt

In diesem Abschnitt:
Siehe auch:
