Dialog: Aktualisierung der Frame-Parameter

Funktion: Unterstützung bei der Behebung des ermittelten Kompilierfehlers aufgrund von Schnittstellenänderungen in einer Vorlagenvisualisierung

Aufruf: Doppelklick im Meldungsfenster auf folgenden Übersetzungsfehler: Das Interface der referenzierten Visualisierung <Name der Visualisierung> passt nicht zur aktuellen Konfiguration. Bitte aktualisieren Sie die Framereferenzen der aktuellen Visualisierung.

Voraussetzung: Bei der Kompilierung wurde festgestellt, dass die an eine referenzierte Visualisierung (Vorlagenvisualisierung) übergebenen Parameter nicht mit der dort deklarierten Visualisierungsschnittstelle übereinstimmen.

Optionen

Zunächst öffnet sich der Dialog Aktualisierung der Frame-Parameter mit der Aufforderung, Optionen zur Aktualisierung auszuwählen.

Alle Frame-Parameter im aktuellen Projekt aktualisieren

_cds_icon_radiobutton_activated.png: Alle Frames, deren Parameterübergabe veraltet ist, werden aktualisiert.

Frame-Parameter nur in diesem Frame aktualisieren

_cds_icon_radiobutton_activated.png: Nur der in der Meldung angegebene Frame wird aktualisiert.

Frame-Parameter mit einem Dialog aktualisieren, in dem die Unterschiede angezeigt werden

_visu_icon_checked_box.png: Bevor die Parameter tatsächlich aktualisiert werden, öffnet sich der unten beschriebene Vergleichsdialog. Dort werden die beabsichtigten Änderungen entsprechend der oben angegebenen Option in einer vergleichenden Liste angezeigt.

_visu_icon_unchecked.png: Die Änderungen werden ohne die Anzeige eines Vergleichsdialgs entsprchend den oben angegebenen Optionen direkt ausgeführt.

Schaltfläche OK

Beendet den Dialog und öffnet entweder den unten beschriebenen Vergleichsdialog oder aktualisiert direkt die Frame-Parameter.

Vergleichsdialog

Sie können die vorgemerkten Einstellungen bearbeiten.

Parameter

Hierarchische Struktur der Schnittstellenparameter als Baumansicht


Oberster Knoten der Visualisierungshierarchie mit dem Namen der Visualisierung

Diese enthält ein Element des Typs Frame oder Registerkarten.


Name des Elements (Typ Frame oder Registerkarten)


Name der referenzierten Visualisierung


Schnittstelle der referenzierten Visualisierung mit den neuen Parametern

Sie können die Parameterübergabe hier bearbeiten.


Schnittstelle der referenzierten Visualisierung mit den vorher gültigen Parametern

Sie können die Parameterübergabe nicht bearbeiten, aber Sie können sie als Vorlage verwenden.

_cds_icon_input_channel.png <Name>

Variable für die Parameterübergabe (Gültigkeitsbereich VAR_INPUT)

_cds_icon_varinout.png <Name>

Variable für die Parameterübergabe (Gültigkeitsbereich VAR_IN_OUT)

Typ

Datentyp der Variablen

Beispiel: INT

Wert

Variable, die als Parameter übergeben wird und mit deren Wert die Visualisierung bei der Instanzierung initialisiert wird

Beispiel: PLC_PRG.iVisNr

Wenn die Variable unter der aktuellen Schnittstelle liegt, die in der Baumansicht mit _cds_icon_dut.png(Aktuelle) gekennzeichnet ist, dann können Sie die Parameterübergabe bearbeiten.

  • Klicken Sie in das Feld, um ein Eingabefeld zu öffnen

  • Doppelklicken Sie in das Feld, um die Eingabeunterstützung zu öffnen

  • Übernehmen Sie Einstellungen, indem Sie Zuweisungen in der Spalte Wert kopieren und in eine andere Zelle einfügen. Verwenden Sie dabei die Links Kopieren und Einfügen

Kopieren

Link, um eine Zuweisung der Spalte Wert zu kopieren

Voraussetzung: Eine Zuweisung ist selektiert

Einfügen

Link, um eine Zuweisung einzufügen

Voraussetzung: Sie haben eine Zuweisung kopiert

Schaltfläche OK

Mit Klick auf die Schaltfläche beenden Sie den Dialog und übernehmen die vorgenommenen Änderungen unter dem Knoten (Aktuelle).

Folge: Die Zuweisung ist sowohl unter Eigenschaft Referenzierte Visualisierungen des Frames eingetragen als auch in der Schnittstelleneditor.

Beispiel

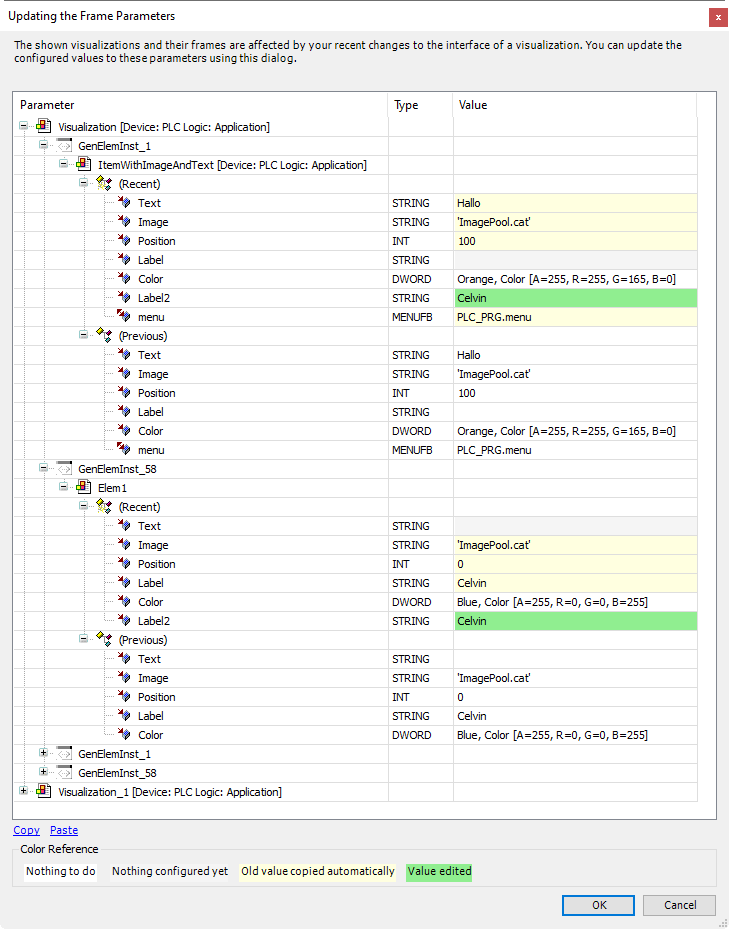

Dialog, der sich öffnet, wenn alle Frame-Parameter des aktuellen Projekts aktualisiert werden:

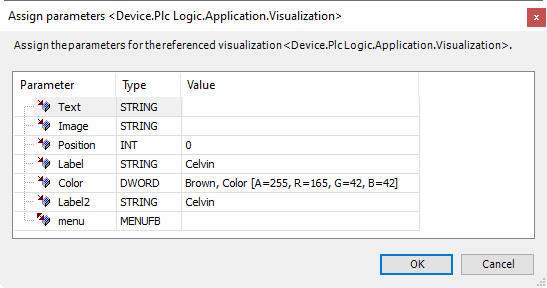

Dialog, der sich öffnet, wenn die Frame-Parameter des aktuellen Frames (des aktuellen Registerkarten-Elements) aktualisiert werden:
