In CODESYS SoftMotion enthaltene Kinematiken

Tabelle 63. Portalsysteme

Name

Darstellung

Verknüpfbar mit einer Orientierungskinematik

Weiterführende Informationen

Gantry2

Kin_Gantry2 (FB)

Gantry3

Kin_Gantry3 (FB)

HGantry2


Kin_HGantry2 (FB)

HGantry3


Kin_HGantry3 (FB)

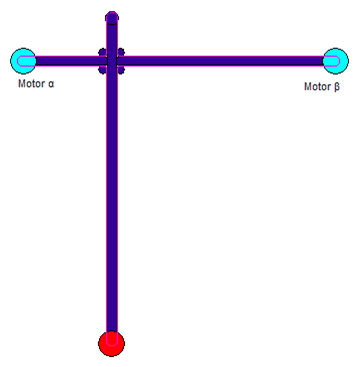

TGantry2


Kin_TGantry2 (FB)

5-Achs-Gantry

--

Kin_5Axes (FB)



Tabelle 64. SCARA-Systeme

Name

Darstellung

Verknüpfbar mit einer Orientierungskinematik

Weiterführende Informationen

Polar


Kin_Polar (FB)

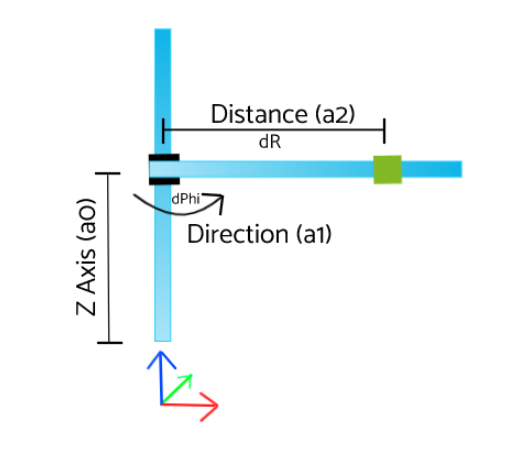

Polar mit Z-Achse


Kin_Polar_Z (FB)

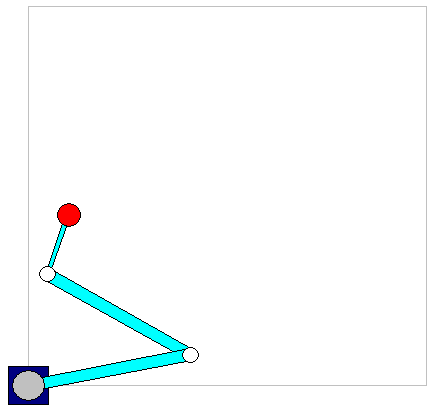

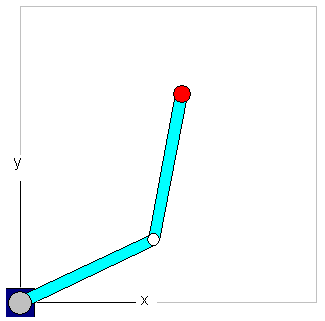

Scara2 mit Z-Achse


Kin_Scara2_Z (FB)

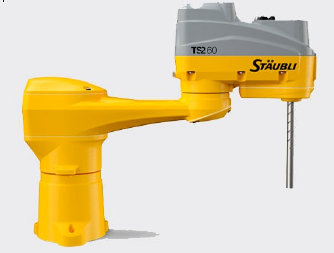

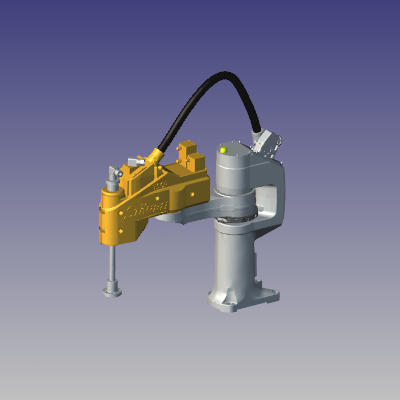

Scara3 mit Z-Achse


--

Kin_Scara3_Z (FB)



Tabelle 65. Knickarmroboter

Name

Darstellung

Verknüpfbar mit einer Orientierungskinematik

Weiterführende Informationen

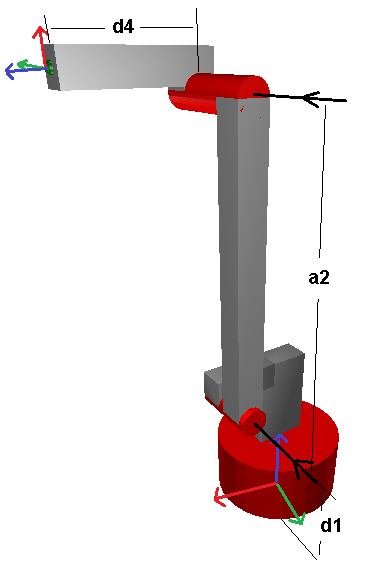

Knickarmroboter mit 3 rotatorischen Achsen


Kin_Pos_RRR (FB)

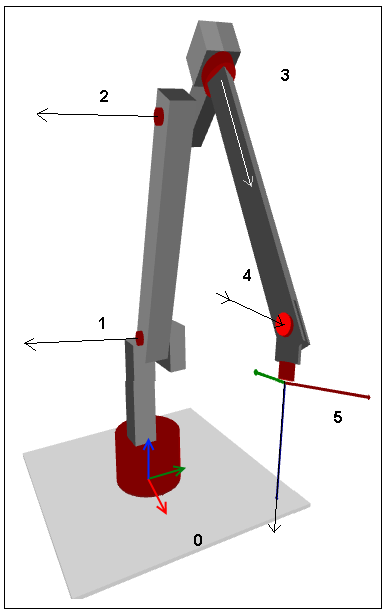

4-Achs-Palletierer


--

Kin_4AxesPalletizer (FB)

6-Achs-Knickarmroboter


--

Kin_ArticulatedRobot_6DOF (FB)



Tabelle 66. Parallele Systeme

Name

Darstellung

Verknüpfbar mit einer Orientierungskinematik

Weiterführende Informationen

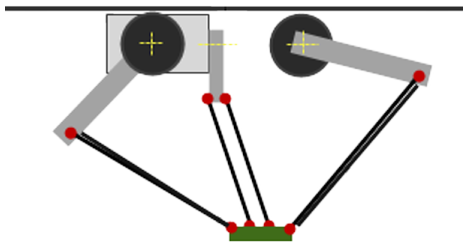

Bipod mit rotatorischen Achsen

Kin_Bipod_Rotary (FB)

Tripod mit rotatorischen Achsen


Kin_Tripod_Rotary (FB)

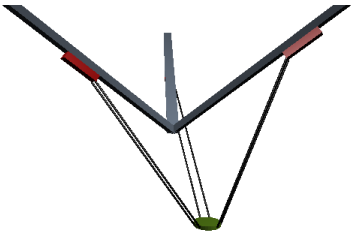

Tripod mit linearen Achsen


Kin_Tripod_Linear (FB)



Tabelle 67. Orientierungskinematik

Name

Darstellung

Weiterführende Informationen

C-Achse

Kin_CAxis (FB)

C-Achse mit Werkzeug

Kin_CAxis_Tool (FB)

Werkzeug

Kin_Tool (FB)

Wrist2


Kin_Wrist2 (FB)

Wrist3

Kin_Wrist3 (FB)
