SF_EmergencyStop

Anwendbare Sicherheits-Standards

SF_EmergencyStop ist ein zertifizierter PLCopen-Baustein. Detaillierte Informationen zu angewendeten Normen findet der Anwender bei "PLCopen - Technical Committee 5 - Safety Software"

Wichtig

Die in den Normen aufgeführten Anforderungen müssen vom Anwender erfüllt werden.

Interface-Beschreibung

Dieser Baustein ist ein sicherheitsgerichteter Baustein um einen NOT-HALT-Taster zu überwachen. SF_EmergencyStop kann für die Notschalter-AUS Funktionalität (Stopp-Kategorie 0), oder - mit zusätzlicher peripherer Hilfe - als NOT-HALT (Stopp-Kategorie 1 oder 2) verwendet werden.

Tabelle 22. VAR_INPUT

Name	Datentyp	Initialwert	Beschreibung, Parameterwerte
`Activate`	`BOOL`	`FALSE`	Siehe Allgemeine Eingangsparameter
`S_EStopIn`	`SAFEBOOL`	`FALSE`	Eingang, der Sicherheit anfordert Variable `FALSE`: Anforderung einer sicherheitsgerichteten Antwort (zum Beispiel NOT-HALT-Taster ist gedrückt) `TRUE`: Keine Anforderung einer sicherheitsgerichteten Antwort (zum Beispiel NOT-HALT-Taster ist nicht gedrückt)
`S_StartReset`	`SAFEBOOL`	`FALSE`	Siehe Allgemeine Eingangsparameter
`S_AutoReset`	`SAFEBOOL`	`FALSE`	Siehe Allgemeine Eingangsparameter
`Reset`	`BOOL`	`FALSE`	Siehe Allgemeine Eingangsparameter

Tabelle 23. VAR_OUTPUT

Name	Datentyp	Initialwert	Beschreibung, Parameterwerte
`Ready`	`BOOL`	`FALSE`	Siehe Allgemeine Ausgangsparameter
`S_EStopOut`	`SAFEBOOL`	`FALSE`	Ausgang für sicherheitsgerichtete Antwort `FALSE`: Sicherheitsausgang deaktiviert Anforderung für sicherheitsgerichtete Antwort (zum Beispiel NOT-HALT-Taster ist gedrückt, Reset erforderlich oder interne Fehler vorhanden) `TRUE`: Sicherheitsausgang ist aktiviert Keine Anforderung einer sicherheitsgerichteten Antwort (zum Beispiel NOT-HALT Knopf ist nicht gedrückt, keine internen Fehler aktiv)
`SafetyDemand`	`BOOL`	`FALSE`	Siehe Allgemeine Ausgangsparameter
`ResetRequest`	`BOOL`	`FALSE`	Siehe Allgemeine Ausgangsparameter
`Error`	`BOOL`	`FALSE`	Siehe Allgemeine Ausgangsparameter
`DiagCode`	`WORD`	`16#0000`	Siehe Diagnose-Codes

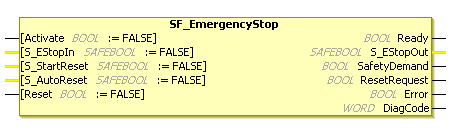

Abbildung 21. Baustein SF_EmergencyStop

Funktionale Beschreibung

Das S_EStopOut-Freigabesignal wird sobald der S_EStopIn-Eingang auf FALSE gesetzt ist, auf FALSE zurückgesetzt. Das S_EStopOut-Freigabesignal wird nur auf TRUE zurückgesetzt, wenn der S_EStopIn-Eingang auf TRUE gesetzt wird und ein Reset erfolgt. Der Freigabereset hängt von den definierten S_StartReset, S_AutoReset und Reset Eingängen ab.

Wenn S_AutoReset = TRUE : Bestätigung ist automatisch.

Wenn S_AutoRest = FALSE : Eine steigende Triggerflanke am Reset-Eingang muss zur Freigabebestätigung verwendet werden.

Wenn S_StartReset = TRUE : Wenn die Sicherheitssteuerung das erste Mal gestartet wird, ist die Bestätigung automatisch.

Wenn S_StartReset = FALSE : Eine steigende Triggerflanke am Reset-Eingang muss zur Freigabebestätigung verwendet werden.

Achtung

Die S_StartReset- und S_AutoReset-Eingänge sollen nur aktiviert werden, wenn sichergestellt ist, dass keine Gefährdung auftreten kann, wenn die Sicherheitssteuerung startet.

SF_EmergencyStop kann zum Überwachen von Single- und Zweikanal-NOT-HALT-Schaltern verwendet werden. Zum Beispiel kann für Zeikanal-Applikationen der zusätzliche Baustein SF_Equivalent verwendet werden, um zu erkennen, ob die Kontaktsynchronisierung überschritten wurde. Die Kategorieklassifizierung in Übereinstimmung mit der Norm wird von den endgültig verwendeten Elementen abhängen.

Der SF_EmergencyStop entdeckt automatisch eine statisches TRUE an Reset. Weitere Fehlererkennung wie beispielsweise Drahtbruch oder Kurzschluss hängt von der verwendeten Hardware ab.

Zustandsübergangsdiagramm

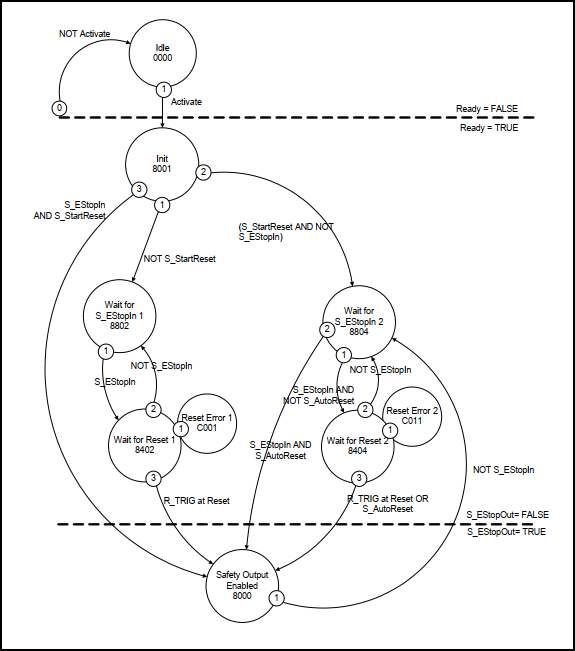

Abbildung 22. Zustandsübergangsdiagramm SF_EmergencyStop

Tipp

Der Übergang von jedem Zustand zum Zustand Idle , bedingt durch Activate = FALSE, wird nicht gezeigt. In jedem Fall haben diese Übergänge die höchste Priorität.

Typische Zeitdiagramme

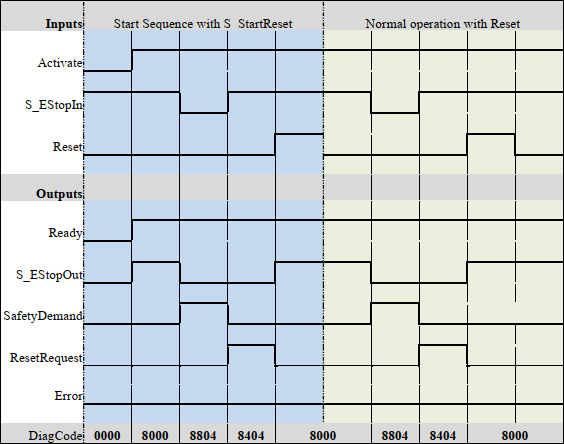

Abbildung 23. Zeitdiagramm SF_EmergencyStop: S_StartReset = FALSE; S_AutoReset = FALSE; Start, Reset, normale Operation, Sicherheitsanforderung, Restart

Zeitdiagramm SF_EmergencyStop: S_StartReset = FALSE; S_AutoReset = FALSE; Start, Reset, normale Operation, Sicherheitsanforderung, Restart

Abbildung 24. Zeitdiagramm SF_EmergencyStop: S_StartReset = TRUE, S_AutoReset = FALSE; Start, normale Operation, Sicherheitsanforderung, Restart

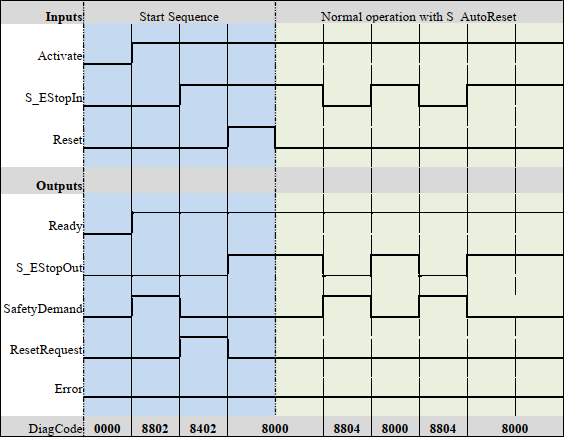

Abbildung 25. Zeitdiagramm SF_EmergencyStop: S_StartReset = FALSE, S_AutoReset = TRUE, Start, normale Operation, Sicherheitsanforderung, Restart

Fehlererkennung

Der Baustein entdeckt eine statisches TRUE-Signal am Reset-Eingang.

Fehlerverhalten

S_EStopOut wird auf FALSE gesetzt. Im Fall eines statischen TRUE-Signals am Reset-Eingang, zeigt der DiagCode-Ausgang den relevanten Fehlercode an und der Error-Ausgang wird auf TRUE gesetzt.

Um die Fehlerzustände zu verlassen, muss Reset auf FALSE gesetzt werden.

Bausteinspezifische Fehler- und Zustandscodes

Tabelle 24. Bausteinspezifische Fehlercodes

`DiagCode`	Zustandsname	Zustandsbeschreibung und Setzen des Ausgangs
`C001`	`Reset Error 1`	Während des Wartens auf `S_EStopIn = TRUE` wird `Reset = TRUE`. `Ready = TRUE` `S_EStopOut = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`C011`	`Reset Error 2`	Während des Wartens auf `S_EStopIn = TRUE` wird `Reset = TRUE`. `Ready = TRUE` `S_EStopOut = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`

DiagCode

Zustandsname

Zustandsbeschreibung und Setzen des Ausgangs

C001

Reset Error 1

Während des Wartens auf S_EStopIn = TRUE wird Reset = TRUE.

Ready = TRUE

S_EStopOut = FALSE

SafetyDemand = FALSE

ResetRequest = FALSE

Error = TRUE

C011

Reset Error 2
