SF_ResetButton
Anwendbare Sicherheits-Standards
SF_ResetButton ist ein zertifizierter PLCopen-Baustein. Detaillierte Informationen zu angewendeten Normen findet der Anwender bei "PLCopen - Technical Committee 5 - Safety Software"
Wichtig
Die in den Normen aufgeführten Anforderungen müssen vom Anwender erfüllt werden.

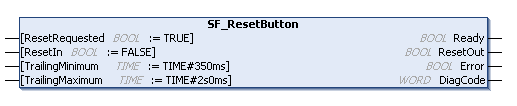

Interface-Beschreibung
Dieser Funktionsbaustein fügt die Funktionalität der fallenden Flanke zu allen Funktionsbausteinen mit Reset-Eingang und Erkennung der steigenden Flanke. Dies kann verwendet werden, um die EN ISO 13849-1:2015 zu erfüllen.
Name | Datentyp | Initialwert | Beschreibung, Parameterwerte |
|---|---|---|---|
|
|
| Eingang, der mit dem
|
|
|
| Variable Eingabe der Reset-Taste
|
|
|
| Konstante, gültig im Nachlaufmodus Minimale Zeit, die der Reset-Schalter betätigt werden muss. Wenn der Reset-Taster kürzer als diese Zeit gedrückt wird, wird der Reset ignoriert. Typischer Wert: 350 ms Absoluter Minimalwert: 100 ms Mindestwert: 2 SPS-Zyklen |
|
|
| Konstante, gültig im Nachlaufmodus Maximale Zeit, die der Reset-Schalter betätigt werden darf. Wenn der Reset-Taster länger als diese Zeit gedrückt wird, wird der Reset ignoriert. Typischer Wert: 2 s |
Wichtig
Der Ausgang ResetOut ist ein Impuls mit steigender Flanke (R_TRIG) und einer Länge von einem FB-Zyklus, der an jeden Funktionsbaustein angeschlossen werden kann, der einen Reset-Eingang hat, und als solcher mit den PLCopen Safety-Funktionsbausteinen Version 1.0 konform ist.
Der ResetRequested-Eingang wird mit dem ResetRequest-Ausgang des entsprechenden Funktionsbaustein verbunden. Damit wird das Zeitintervall festgelegt, in dem die Reset-Taste abgefragt werden muss.
Dieser Funktionsbaustein verwendet S_AutoReset.
Name | Datentyp | Initialwert | Beschreibung, Parameterwerte |
|---|---|---|---|
|
|
| |
|
|
| Impuls für die Einleitung des Reset-Vorgangs Dieser Impuls wird nach der fallenden Flanke erzeugt. Impulsausgabe mit steigender Flanke zuerst. Mindestens 1 Zyklus |
|
|
| |
|
|
| Siehe Diagnose-Codes |
Funktionale Beschreibung
Die funktionale Beschreibung entspricht der ISO 13849-1:2015 Kapitel 5.6 Rücksetzverhalten.
Eingänge | Ausgänge | ||||||
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
| --- | --- | --- |
|
|
|
|
|
| > = 100 ms |
|
|
|
|
|
|
| Zeitüberwachung ist gestartet |
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
Mit dem nächsten Aufruf erfolgt ein automatischer Übergang von |
| ||||||
Tipp
In der Logiktabelle steht der Pfeil -> für einen Übergang. TRUE->FALSE bedeutet, dass sich der Wert der Variablen von TRUE auf FALSE ändert.

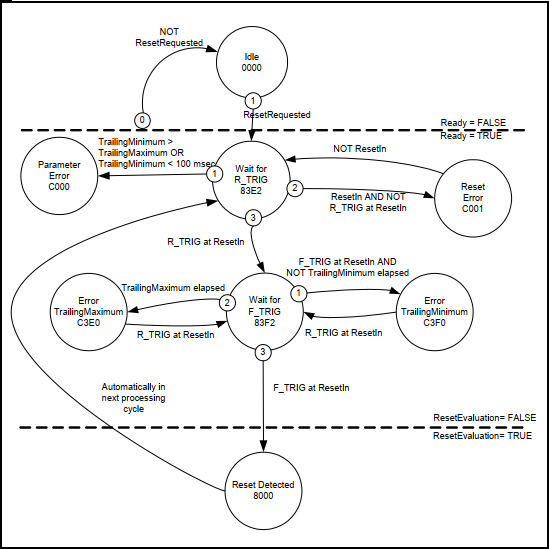

Zustandsübergangsdiagramm
Tipp
Anmerkung: Der Übergang von jedem Zustand zum Zustand Idle , bedingt durch Activate = FALSE, wird nicht gezeigt. In jedem Fall haben diese Übergänge die höchste Priorität.

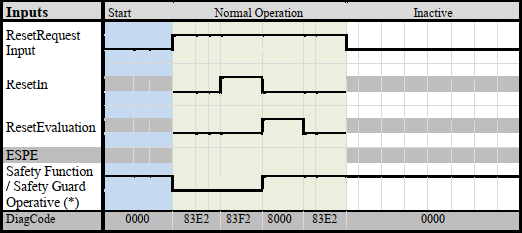

Typische Zeitdiagramme
Fehlererkennung
Wenn der Eingang ResetIn = TRUE ist, wenn ResetRequested = TRUE wird, wird ein Fehler erzeugt.
Wenn der Eingang ResetRequested = TRUE ist und ResetIn = TRUE ist und der Zeiteingang TrailingMinimum nicht erreicht wird oder der Eingang TrailingMaximum überschritten wird, wird ein Fehler erkannt.
Fehlerverhalten
Bei einem statischen TRUE-Signal am ResetIn-Eingang zeigt der DiagCode-Ausgang den entsprechenden Fehlercode an und der Error-Ausgang wird auf TRUE gesetzt.
Bausteinspezifische Fehler- und Zustandscodes
| Zustandsname | Zustandsbeschreibung und Setzen des Ausgangs |
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
| Zustandsname | Zustandsbeschreibung und Setzen des Ausgangs |
|---|---|---|
|
| Der Funktionsbaustein ist nicht aktiv (Ausgangszustand)
|
|
| Der Funktionsbaustein ist aktiviert. Warten auf
|
|
|
|
|
| Ein gültiges Reset-Verhalten wurde erkannt. Der Zustand ist für mindestens einen Zyklus gültig und geht automatisch in
|
