Registerkarte: Sichere Konfiguration
In der Registerkarte Sichere Konfiguration des Geräteeditors der logischen E/As sind die busspezifischen Konfigurationsparameter für die sichere Kommunikation aufgelistet. Die Parameter stammen aus der Gerätebeschreibungsdatei des jeweiligen Geräts und werden beim Hinzufügen des entsprechenden logischen E/As automatisch in den Editor geladen. Bei manchen Bussystemen können hier noch weitere, gerätespezifische Parameter aufgelistet werden.
Achtung
Feldbusspezifische Anforderungen an die Einstellung bestimmter Parameter sind zu berücksichtigen. Siehe Logisches E/A eines F-Device, Logisches E/A eines Safety Device

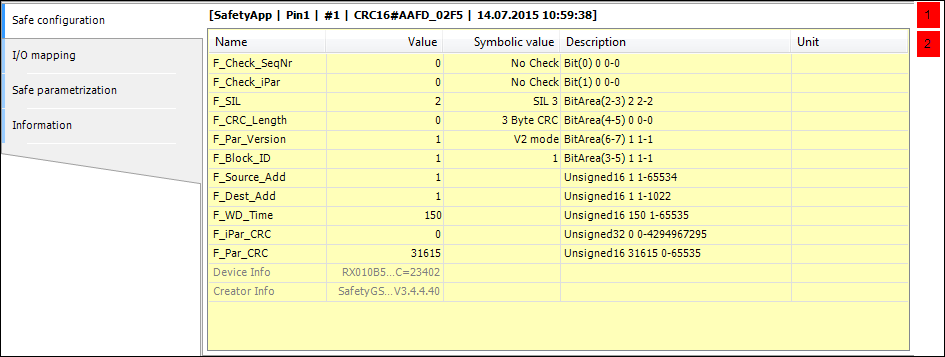

Die oberste Zeile (
) enthält die Pin-Information der Sicherheitsapplikation, bzw. In Work, falls der Objektstand vom gepinnten Stand abweicht oder die Sicherheitsapplikation noch nicht gepinnt wurde.
Im anschließenden Bereich (
) werden die Parameter in tabellarischer Form mit Name, Wert, Symbolischer Wert, Beschreibung und optionaler Einheit dargestellt.
Durch einen Doppelklick auf das Feld Wert eines Parameters, dessen Wert editierbar ist, kann in das Feld ein neuer Wert eingegeben werden. Bei Parametern mit symbolischen Werten öffnet sich durch einen Doppelklick auf das Feld Wert ein Meldungsfenster mit einer Erklärung des Wertes.
Parameter, die nicht editiert werden können, werden in einer helleren Schriftfarbe dargestellt (in der obigen Abbildung: Device Info und Creator Info).
Änderungsmarkierungen
Wenn Werte von Feldern in der Parametertabelle geändert werden, so wird diese, und alle die sich dadurch ändernden Felder rot gekennzeichnet. Es wird dabei immer nur die zuletzt durchgeführte Änderung markiert. Mit Schließen des Editors werden sämtliche Änderungsmarkierungen entfernt.
Konfigurationsparameter für PROFIsafe (F-Parameter) siehe Logisches E/A eines F-Device)
Konfigurationsparameter für FSoE siehe Logisches E/A eines Safety Device
