Registerkarte: Sichere Parametrierung
Die Registerkarte Sichere Parametrierung des Geräteeditors der logischen E/As listet die Parameter des jeweiligen sicheren Geräts auf. Die Parameter stammen aus der Gerätebeschreibungsdatei des sicheren Geräts und werden beim Hinzufügen des entsprechenden logischen E/As automatisch in den Editor geladen.
Wichtig
Der Geräteeditor ist für die Darstellung und Bearbeitung der Geräteparameter bestimmter Geräte geeignet. Genaue Informationen finden Sie in der Dokumentation des jeweiligen Geräts, bzw. beim jeweiligen Gerätehersteller.
Achtung
Gerätespezifische Anforderungen an die Einstellung bestimmter Parameter sind zu berücksichtigen.
Der Anwender ist dafür verantwortlich, dass die Geräte entsprechend der Gerätedokumentation des jeweiligen Geräts, bzw. des jeweiligen Geräteherstellers korrekt parametriert werden.
Wichtig
Der Gerätehersteller muss den Anwender über die Bedingungen für die Berechnung der System-Kennwerte informieren.
Tipp
Die Darstellungssprache dieser Registerkarte und des Dialogs zum Editieren der Parameterwerte wird in der jeweiligen Gerätebeschreibungsdatei festgelegt.

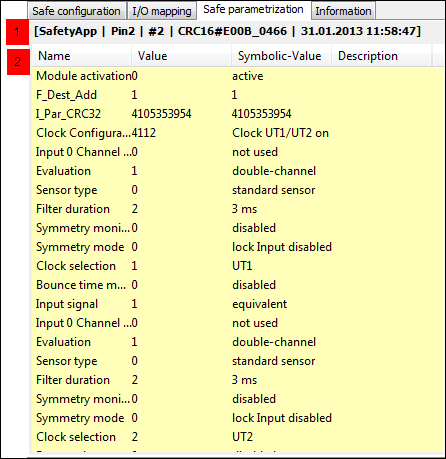

Die oberste Zeile (
) enthält die Pin-Information der Sicherheitsapplikation In Work, falls der Objektstand vom gepinnten Stand abweicht oder die Sicherheitsapplikation noch nicht gepinnt wurde, Im anschließenden Bereich (
) werden die Parameter in tabellarischer Form mit Name, Wert, Symbolischer Wert, Beschreibung und optionaler Einheit dargestellt.
Tipp
Integer-Parameter können je nach Gerätebeschreibung auch hexadezimal angezeigt werden. Diese optionale Einstellung muss in der Gerätebeschreibungsdatei erfolgen.
Durch Doppelklick auf eine Parameterzeile öffnet sich ein Dialog zum Editieren des jeweiligen Parameters. Im Feld Wert können Sie, abhängig vom jeweiligen Parameter, einen Wert eingeben oder aus einer Auswahlliste auswählen.
Änderungsmarkierungen
Werden Werte von Feldern in der Parametertabelle geändert, so wird diese, und alle die sich dadurch ändernden Felder rot gekennzeichnet. Es wird dabei immer nur die zuletzt durchgeführte Änderung markiert. Mit Schließen des Editors werden sämtliche Änderungsmarkierungen entfernt.
Für Informationen zu Geräteparameter für PROFIsafe (i-Parameter) siehe: Logisches E/A eines F-Device
