使用可视化作为元素

当您为可视化定义框架接口然后引用可视化时，此结构的行为类似于可视化元素：

在上创建帧界面时帧配置选项卡，你可以定义哪些属性将是公开的。你可以自己定义接口。
您可以对属性进行分类并按层次结构来提供清晰的概述。
在可视化编辑器中选择引用框架时，这些属性恰好显示在房产已在帧界面中定义的视图 (开架配置）。当你在那里分配值时，你将像往常一样从视图中提供的编辑器那里获得帮助。处理方式是一样的。
如果转发输入已将标准属性添加到帧界面中，然后特定的用户输入将转发到引用的可视化对象。这些鼠标事件是 OnMouseDown 和 OnMouseUp。
通过在上级可视化中使用框架进行引用，可以随心所欲地重复使用该可视化。

配置帧接口

中的可视化 POU 视图应代表一个特殊的测量控件，名为 Gauge。这种可视化应该是可重复使用的。当它被重复使用时，只需要配置几个选定的属性。这就是为什么可视化具有帧界面的原因。

双击 Gauge 可视化对象。
Gauge 显示在可视化编辑器中。这个帧配置选项卡显示在顶部。框架接口的属性是在那里定义的。
关注框架配置，然后单击添加节点命令。
新节点的默认名称为财产并且必须立即进行配置。
1. 双击第一列中的新属性并指定合适的名称，例如 Max。
2. 双击中的新属性编辑器类型列并选择变量。
3. 双击中的新属性变量类型列并选择 INT。
4. 双击中的新属性默认值列并选择 250。
5. 双击中的新属性变量列并选择 iIn。
  该属性链接到接口变量 iIn。
新节点已配置。
添加一个新的 VisGauge 应用程序下方的可视化。
拖动框架此可视化的元素。
这个帧配置对话框打开。
添加 Gauge 可视化到精选的可视化效果。
Gauge 显示在上坐标中 VisGauge 可视化。属性视图，属性按定义显示在帧配置选项卡。

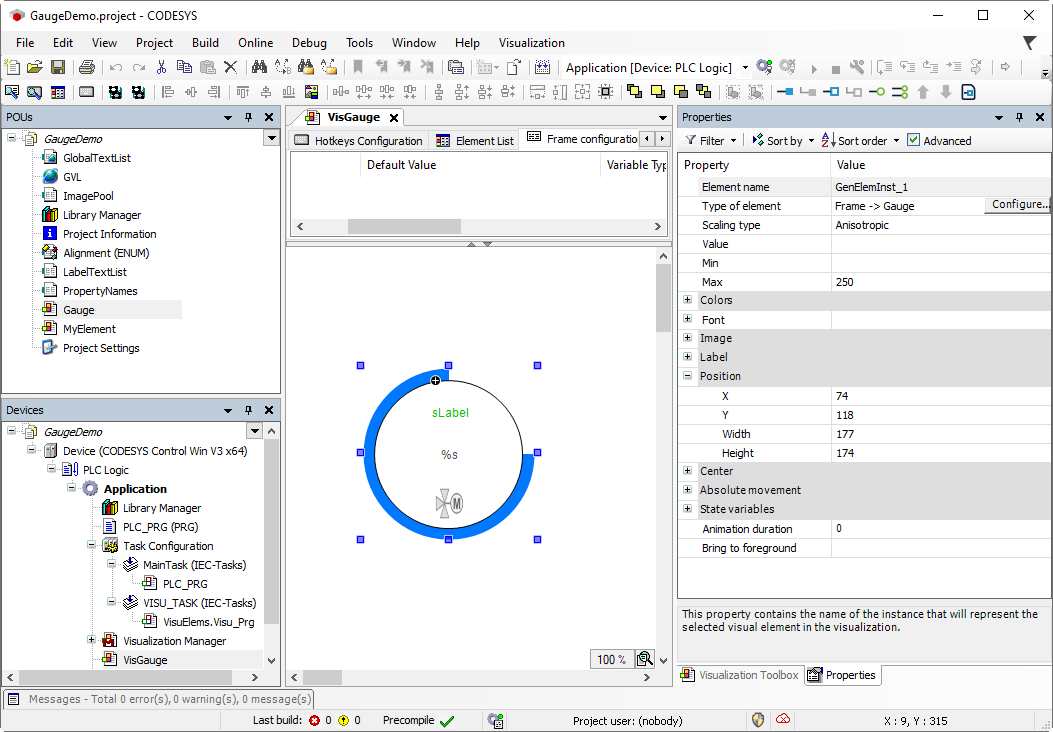

图 3. VisGauge 可视化作为元素

配置描述

管理文本列表中的文本有助于您对其进行本地化并对其进行跟踪。

为了支持应用程序开发人员，可以为整个可视化和每个接口属性配置接口的描述性文本。文本在文本列表中自动管理。

在框架配置中，可以在框架配置中分配文本列表的 ID 描述 ID 专栏。或者，您也可以直接在默认值专栏。对此的要求是描述 ID 列为空。因此，本地化是不可能的。

当应用程序开发人员在上级可视化中选择引用框架元素时，将显示描述。然后，根据所选属性的不同，相应的文本将出现在注释窗口的注释窗口中房产观点。

过程. 配置描述 Gauge 可视化及其属性

在 POU 查看，添加一个名为的文本列表 PropertyNames。
为每个应输出注释的属性配置一个 ID：
1. 单击文本列表的空行。打开 ID 列下的行编辑器并输入 ID。
2. 为新 ID 配置默认值，并为每种语言本地化该值。
文本清单已准备就绪。这些文本可供参考

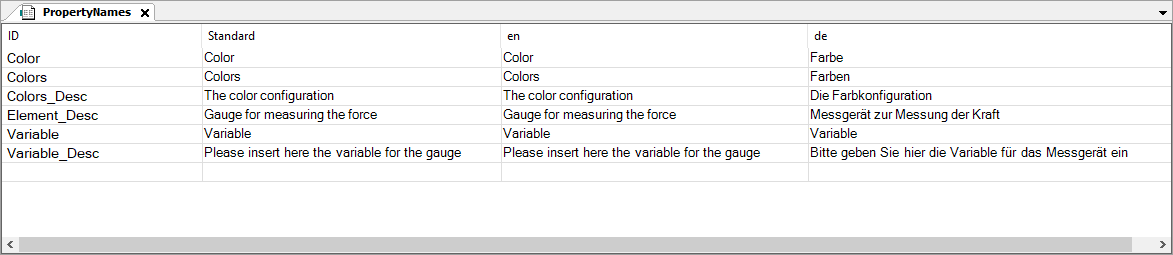

示例：包含接口描述的文本列表
带有 ID 的文本 Element_Desc 是元素的描述 Gauge 可视化。通常在此处指定预期用途或功能。
切换到应引用文本的可视化。确保顶部可见，然后单击帧配置选项卡。
这个 Gauge 使用上述帧配置的可视化处于活动状态。
在工具栏中，单击命令图标。
提示
如果该命令不可用，则这是因为框架配置中已经存在元素描述。请注意，每个帧配置只允许有一个描述。
这个元素描述条目插入到顶部位置。
配置条目：
1. 在行中，单击中的字段描述 ID 专栏。
  行编辑器打开并带来按钮转到输入助手。
2. 打开输入助手。
3. 选择 PropertyNames 在那里列出文本列表然后选择 ID Element_Desc。点击好吧关闭输入助手。
4. 按下输入键以确认您的选择。
  描述 ID 被分配了一个文本列表 ID。所选文本将自动显示在下方默认值。此字段不再可编辑。
该接口现在有元素描述。
在框架配置中，为框架中的每个属性分配一个描述ID 描述 ID 列。按照步骤 3 步。
现在，每个接口属性都有描述。
参考 Gauge 在另一种超坐标可视化中。
1. 切换到可视化工具箱观点。
2. 点击当前项目按钮。
3. 拖动 Gauge 向可视化编辑器进行可视化。
  在属性视图中，接口属性按配置显示。
4. 依次选择元素属性。
  相应的文本显示在其下方的评论中。就此而言元素的类型属性，例如，显示元素描述。

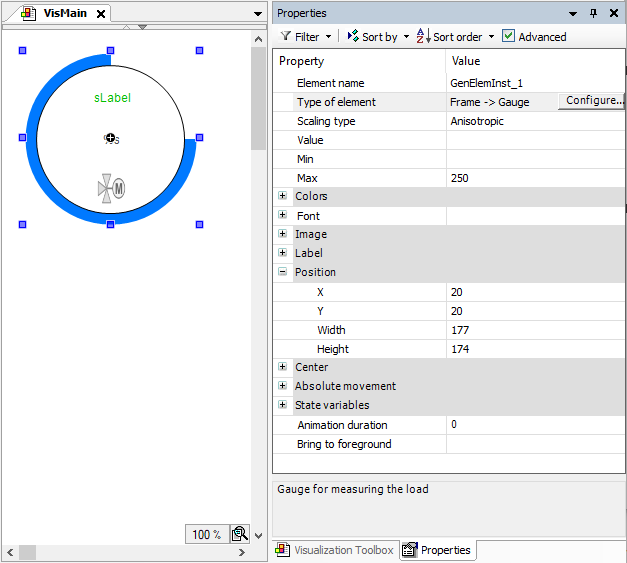

图 4. 已引用 Gauge 中的可视化 VisMain
