选项卡：框架配置

象征： _visu_icon_interface_editor.png

功能：该选项卡提供了一个编辑器，用于配置下面打开的可视化的框架界面。此编辑器用于定义框架界面的属性，然后详细配置每个属性。如果可视化在具有框架的上级可视化中引用，则可以通过在此处配置的属性（用作传输参数）在那里配置实际值。然后，具有引用可视化的框架将自己呈现为可视化元素，并由相同的编辑器支持。

称呼: 打开可视化对象时自动

提示

为了保持可视化的框架界面清晰，我们建议您传递尽可能少的标准框架属性作为参数。

当具有框架界面的可视化通过框架元素被另一个可视化引用时，它会将此处显示在树视图中的属性带入其中。在引用可视化中，它会像普通可视化元素一样呈现：其属性按类别和层次结构排列。并且带有编辑器，可帮助您使用与数据类型匹配的编辑器指定值。

表 24. 列说明

分层的 树视图 有类别

对应于 特性 可视化元素的视图

框架界面由可以按主题分组并按类别分层排列的属性组成。

元素描述

将可视化用作框架中的参考时在可视化编辑器中显示的描述

财产

表示为层次结构节点的外部可见属性 树视图

节点类型：

  • 类别节点，包括下属：

    • 带标识符（类别名称）

    • 无需配置

      类别将属性组合成一个类别，类似于容器（不能存储值）。

    • 允许属性的层次结构

    例子： Image， Label

  • 节点，包括下属：

    • 带标识符（属性名称）

    • 在树视图的列中进行配置，因此以正常字体显示

    例子： Show image, Image

  • 标准属性节点

    • 从框架的属性中选择

    • 灰色字体表示配置在框架元素处，不在此处

    • 默认 位置, 中心, 绝对运动， 和 状态变量 属性总是添加到界面中（默认情况下）。

    • 您可以添加 前向输入 标准财产。

      如果 输入配置 标准属性也被使用，然后输入被转发到框架本身和引用的可视化。

默认值

显示在 特性 查看下 价值 （如果那里没有配置其他任何东西）

根据变量类型为字面量或变量

例子： 250

变量类型

属性的变量类型，从项目范围内可用的数据类型（基本数据类型、用户定义的数据类型、功能块、库 POU）中选择

例子： INT, PropertyNames.Colors

文字编号

项目范围文本列表中的 ID，用于本地化属性名称

例子： PropertyNames.Value

描述 ID

来自项目范围的文本列表的 ID，它指的是属性的描述

例子： PropertyNames.Value_Desc

编辑器类型

配置框架的元素属性时将打开的内联编辑器类型：

編輯 文本， 多变的， 颜色， 字体， 文本框， 测试列表， 图像， 或者 组合框

多变的

链接到接口变量或项目变量

例子： iIn, iMin, iMax, font, font.Label, sl.Label



例 42. 例子： Gauge 可视化

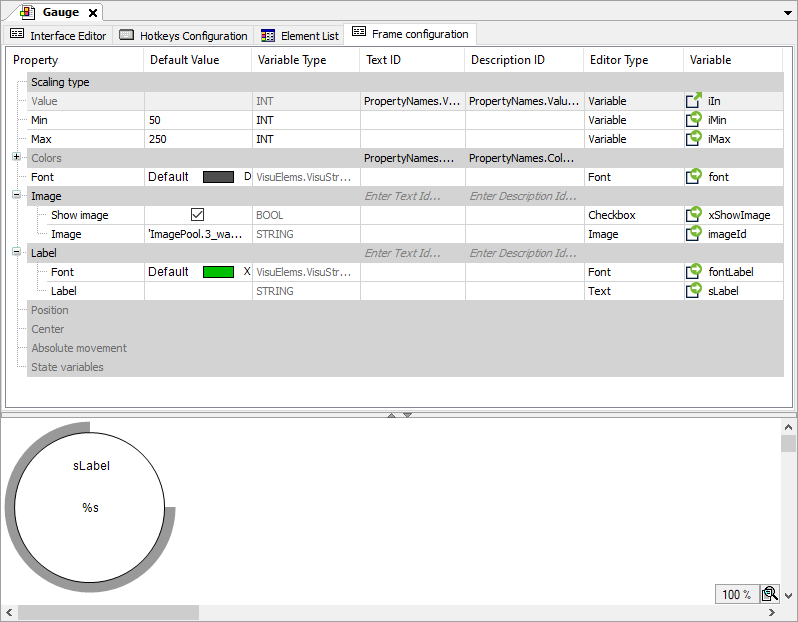

图 6. 框架配置 Gauge
框架配置 Gauge


框架接口 Gauge 将以下属性作为参数： Scaling type， Value， Min， Max， Colors， Font， Image， 和 Label。此外，默认 Position， Center， Absolute movement， 和 State variables 属性可以参数化。
