开发环境及项目的准备
默认设置
下面您可以看到哪些默认设置可用于可视化。
范围 | 设置位置 | 环境 |
|---|---|---|
自始至终 CODESYS |
| |
调整可视化菜单 | ||
在整个项目中 |
| |
项目特定 | 可视化配置文件、可视化样式和可视化符号库的更新 | |
在整个申请过程中 |
| |
单一可视化 |
提示您可以确定可视化类型 可视化 选项卡。 | |
单个可视化的显示变体 |
|
在项目中创建可视化对象
对于每个可视化，您插入一个 可视化 对象像任何其他对象一样插入到您的项目中。这也适用于稍后应仅在其他可视化中使用的可视化。您可以将新的可视化对象直接插入到应用程序下方，或插入到应用程序的根节点下方。 设备 视图（整个项目的可用性）。
所需的基础库和其他对象（如可视化管理器）将自动插入。在应用程序下方插入可视化对象时，设备支持的显示变体的下级对象也会显示出来。
每个可视化对象都可以在可视化编辑器中单独编辑。
以下步骤描述了为特定应用程序可视化创建对象的简单示例。
使用应用程序打开项目。
在设备树中选择应用程序。在上下文菜单中，单击 。
这 添加可视化 对话框打开。至少有标准条目 VisuSymbols Vx.x.x. 在 桌子。 （系统），也可能是其他符号库（如果已安装）。
接受默认名称
Visualization进行可视化。选择 视觉符号 选项。库中包含的可视化符号（图形对象）现在可用于您的可视化项目。
点击 添加 关闭对话框。
在设备树中， 可视化管理器 和 可视化 对象插入到应用程序下方。根据所使用的设备， 目标视觉 和/或 网页可视化 对象也在可视化管理器下方创建。
如果 目标视觉 对象或 网页可视化 对象被创建后， VISU_任务 对象也是在任务配置下通过隐式程序调用创建的。
所需的可视化库会自动添加到 图书馆管理员 应用程序。
可视化编辑器打开时显示 可视化 编辑器视图和 可视化工具箱 和 特性 觀看的數據。
在 可视化工具箱 视图，有一个 符号 用于查看库中的符号的按钮
VisuSymbols.library。在可视化编辑器中，创建所需的可视化。

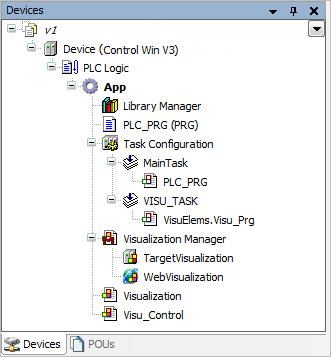

插入两个可视化效果的设备树示例：
提示
您可以从多个可视化对象创建用户界面并使用 框架 要么 标签 结构元素。这 框架 结构元素引用一个可视化对象，其图像随后显示为通用用户界面的一页。这 标签 结构元素可以显示多个可视化。
您可以在用户界面中显示对话框以向可视化用户请求信息。要输出信息，您可以显示消息视图。您可以将对话框和消息设计为特殊的可视化对象（类型： 对话) 其图像在可视化用户执行某个输入操作时出现。通常单击按钮后会打开一个对话框。
提示
要创建与应用程序相关的可视化，请将可视化对象直接插入到设备树的根节点下方。这相当于插入到 点检装置 视图。在这种情况下，可视化管理器是 不是 使用用于显示变体的对象创建。
