可视化元素：组合框、整数

象征：


类别：常用控件

该元素以列表框的形式显示值。当用户点击某个条目时，该条目的 ID 会被写入一个整型变量。列表框中的条目可以来自列表，也可以包含来自图像池的图像。

元素属性

所有元素属性都可用吗？

只有在您选择 “” 后，所有属性才可用 高级 选项或 所有类别 过滤 特性。

元素名称

例子： List of product numbers

提示

为元素指定单独的名称，以便更快地在元素列表中找到它们。

元素类型

组合框，整数

位置

该位置定义可视化窗口中元素的位置和大小。这是基于笛卡尔坐标系的。原点位于窗口的左上角。正水平 X 轴向右延伸。正垂直 Y 轴向下延伸。

X

元素左上角的 X 坐标（以像素为单位）

例子： 10

Y

元素左上角的 Y 坐标（以像素为单位）

例子： 10

宽度

以像素为单位指定

例子： 150

高度

以像素为单位指定

例子： 30

提示

您还可以通过拖动框来更改值 _visu_icon_position_element.png 符号到编辑器中的其他位置。

多变的

多变的

通过组合框编辑的变量

要显示与列表匹配的文本，还必须配置相应的文本列表。

使用支持文本列表的枚举时，无需配置其他文本列表。

  • 变量（整数数据类型）。只允许使用数字 ID 。

    例子：

    PLC_PRG.iIDComboboxEntry

    PLC_PRG.eStateTrafficLight (参见下面的例子 ”TrafficLight“)

  • 带有文本列表支持的枚举变量

    例子： PLC_PRG.eMyCombobox

    选择枚举变量后，数据类型会自动补充。

文本列表

扩展组合框中显示的文本列表的名称。

最多可显示 32766 个条目。

  • 文本列表标识符作为字符串

    例子：

    'TextList_A'

    'TrafficLight' （看 TrafficLight 示例如下）

    文本列表的 ID 必须在以下值范围内： DWORD 或者 DINT。

  • 空白的

    • 当在中指定了支持文本列表的枚举变量时 多变的 财产

    • 仅显示一个图像池时

图像池

图像池的名称，其图像显示为组合框中的条目

例子： 'ImagePool_A'

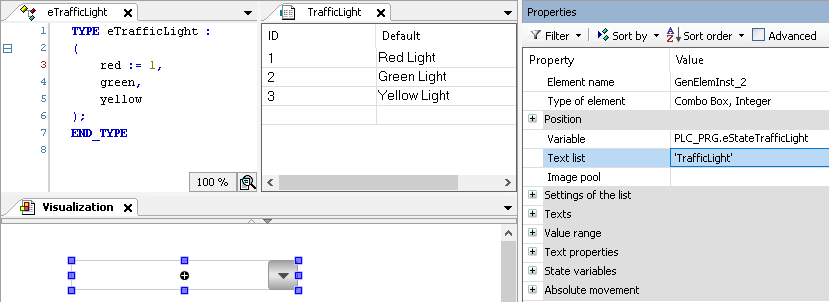

例 38. 例子

TrafficLight



列表的设置

当可视化用户单击元素时展开的显示列表。

行数设置

  • 从风格：

  • 显式: 那么 可见行数 属性出现在其下方。

计算可见行

此处定义的组合框列表的可见行数

  • 整数字面量

    例子： 5

  • 变量（整数数据类型）

    例子： PLC_PRG.iNumberOfVisibleRows

注意

该物业仅在以下情况下可用 行数设置 属性设置为 显式.

行高

  • 从风格：

  • 文字

    例子： 20

图像高度

列表框条目中显示的图像的图像高度（以像素为单位）

  • 从风格：

  • 整数字面量

    例子： 30

注意

仅当在 图像池 财产。

图像宽度

列表框条目中显示的图像的图像宽度（以像素为单位）

  • 从风格：

  • 文字

    例子： 30

注意

仅当在 图像池 财产。

图像偏移

使列表框中的图像显示为从左边距偏移（以像素为单位）。

偏移量 0 表示图像直接显示在边缘。

  • 从风格：

  • 文字

    例子： 4

注意

仅当在 图像池 财产。

滚动条大小

滚动条的大小（以像素为单位）

当列表框中指定的条目多于列表框中的条目时，将显示滚动条 可见行数.

默认： 20

文本

工具提示

字符串（不带单引号）

例子： Products of customer A

文本作为工具提示输出。如果占位符 %<format string> 在文本中指定，然后在 文本变量 → 工具提示 属性在占位符的位置输出。

提示

使用 Ctrl+进入 添加换行符的快捷方式。

提示

指定的文本会自动传输到 全局文本列表 文本列表。因此，这些文本可以本地化。

数值范围

限值范围

要求：在 文本列表 财产。

standard icon：仅由 最小值 最大值 属性显示为列表框。

将文本列表限制为一个子范围。该子范围由组合框显示。

最小值

显示组合框条目的文本列表条目的 ID

  • 字面量 (ANY_NUM)

    例子： 5

  • 变量（整数数据类型）

    例子： PLC_PRG.iFirstEntry

最大值

显示组合框条目的文本列表条目的 ID

  • 字面量 (ANY_NUM)

    例子： 10

  • 变量（整数数据类型）

    例子： PLC_PRG.iLastEntry

过滤缺失的文本条目

要求：在 文本列表 财产。

standard icon：刷新文本列表并删除所有未使用的文本 (ID)。

文本属性

这些属性获得文本属性的固定值，并作用于中配置的文本 文本 → 文本 或者 文本 → 工具提示。

的使用

  • 默认样式值，则接受可视化样式的值

  • 个人设置

    这 单个文本属性 显示属性组。可以在此处自定义值。

单个文本属性

水平对齐

元素内文本的水平对齐

垂直对齐

元素内文本的垂直对齐方式

字体

例子： 默认

_cds_icon_three_dots.png： 这 字体 对话框打开。

_cds_icon_arrow_down.png: 带有样式字体的列表框

字体颜色

例子： 黑色的

_cds_icon_three_dots.png： 这 颜色 对话框打开。

_cds_icon_arrow_down.png：带有样式颜色的列表框

透明度

整数（值范围从 0 到 255)

透明值决定相应颜色的透明度。

255：颜色不透明。

0：颜色完全透明。

注意

如果颜色是样式颜色并且已经具有透明度值，则此属性受写保护。

状态变量

变量动态控制元素行为。

无形的

多变的 （BOOL) 用于切换元素的可见性

TRUE：该元素在运行时不可见。

例子： bIsVisible 和 VAR bIsVisible : BOOL := FALSE; END_VAR

停用输入

多变的 （BOOL) 用于切换元素的可操作性

TRUE：用户输入在运行时没有任何影响。该元素显示为已停用。

提示

这 无形的 “客户端动画”功能支持属性。

中心

属性包含旋转点坐标的固定值。旋转点在编辑器中显示为 _visu_icon_center_point.png 符号并用作旋转和缩放的中心。

提示

您也可以通过拖动 _visu_icon_center_point.png 符号到编辑器中的另一个位置。

X

旋转点的 X 坐标

Y

旋转点的 Y 坐标

绝对运动

这些属性包含用于动态控制元素位置的 IEC 变量。参考点是元素的左上角。在运行时，整个元素被移动。

移动

X

  • X 位置的变量（数字数据类型）（以像素为单位）

    例子： PLC_PRG.iPos_X

在运行时增加此值会使元素向右移动。

Y

  • Y 位置的变量（数字数据类型）（以像素为单位）

    例子： PLC_PRG.iPos_Y

  • 容器变量： Container.Height

    有关详细信息，请参阅： 优化调整位置和大小

在运行时增加此值会使元素向下移动。

回转

旋转角度的变量（数字数据类型）（以度为单位）

例子： PLC_PRG.iAngle1

元素的中点在 中心 观点。该旋转点显示为 _visu_icon_center_point.png 象征。

在运行时，元素的对齐相对于可视化的坐标系保持不变。增加该值会使元素向右旋转。


内部旋转

旋转角度的变量（数字数据类型）（以度为单位）

例子： PLC_PRG.iAngle2

在运行时，元素围绕指定的旋转点旋转 中心 根据变量的值。此外，元素的对齐方式会根据可视化的坐标系进行旋转。增加代码中的值会顺时针旋转。

旋转点如图所示 _visu_icon_center_point.png 象征。

注意

如果在 位置→角度 属性，然后在执行可视化时将静态旋转角度添加到可变旋转角度（偏移）。


提示

您可以将变量组合到 单位换算.

提示

这 X, 是, 回转， 和 内部旋转 “客户端动画”功能支持属性。

动画

提示

这些属性仅在您选择了 支持客户端动画和原生元素叠加 中的选项 可视化管理器.

动画时长

元素运行动画的持续时间（以毫秒为单位）的变量

  • 变量（整数值）

    例子： Menu.tContent 和 VAR tContent : INT := 500; END_VAR

  • 整数字面量

    例子： 500

. 动画属性

  • 绝对运动, 移动, X, 是

  • 绝对运动, 回转

  • 绝对运动, 内部旋转

  • 绝对运动, 外旋

当可动画属性的至少一个值发生变化时，将执行动画移动。然后执行的运动不是生涩的，而是在指定的动画持续时间内是平滑的。可视化元素在动态旋转的同时移动到指定位置。过渡很平滑。

移至前台

多变的 （BOOL) 用于在前景中设置元素

TRUE：在运行时，可视化元素显示在前台。

FALSE：在运行时，可视化元素显示在可视化编辑器中插入它的层中。

例子： bIsInForeground 和 VAR bIsInForeground : BOOL := FALSE; END_VAR

输入配置

提示

这 配置 按钮打开 输入配置 对话。您可以在此处为事件分配后续操作。

OnValueChanged

由于值的变化而触发后续动作的事件

触发哪些后续动作在 输入配置 对话。

定义的后续动作和相应的配置显示在元素属性下方。

这 OnValueChanged 事件可以被禁用 VISU_NO_VALUECHANGED 编译器在应用程序的属性对话框中定义。

访问权

注意

仅当为可视化设置用户管理时可用。

访问权 按钮

打开 访问权 对话。您可以在此处编辑元素的访问权限。

. 状态消息：

  • 没有设置。完全权利。：所有用户组的访问权限： 可操作

  • 权利已设定：有限权利: 至少有一组限制访问。
