可视化元素：警报横幅

象征：


类别： 报警管理器

该元素是警报表的简化版本。它仅可视化单个警报。在元素属性中，您可以指定显示哪些信息。您定义元素的外观和控制元素行为的变量。

提示

警报横幅仅显示活动警报。如果警报被确认，则它会从警报横幅中消失。

提示

这 警报横幅 可视化元素无法插入到 POU 池中的可视化中。

元素属性

所有元素属性都可用吗？

只有在您选择 “” 后，所有属性才可用 高级 选项或 所有类别 过滤 特性。

元素名称

例子： GenElemInst_1

提示

为元素指定单独的名称，以便更快地在元素列表中找到它们。

元素类型

报警横幅

数据源

如果您打算使用远程警报配置，则必须在此处指定远程应用程序的名称。如果您不指定任何内容，则警报配置将位于本地。

报警配置

报警组

打开 选择报警组 定义要显示的警报组的对话框

优先来自

报警显示的最低优先级（0 到 255）

优先于

报警显示的最高优先级（0 至 255）

报警类

打开 选择班级组 定义要显示的警报类别的对话框

按锁存器 1 过滤

生成的警报（以前的和当前的）可以通过内容过滤 锁存变量 1，在告警组的配置中指定。在 过滤器类型，您定义过滤是由字符串值还是数值执行。

  • 过滤变量：表示过滤的警报。

    可能的条目：

    • 数据类型的应用变量 STRING 要么 WSTRING

      例子： PLC_PRG.strFilterVariable, 'STRING'

    • 直接一个字面值

  • 过滤器类型：整数值，用于确定锁存变量值用于过滤的标准。

    可能的条目：

    • 来自应用程序的数值变量

      例子： PLC_PRG.diFilterType

    • 直接一个值

      例子： 2

      可能值

      • 0：无过滤

      • 1：按锁存变量 1 包含以下字符串的警报进行过滤 过滤变量。

        例子： 过滤变量 包含 Error 1，锁存变量 1 的各种类型的报警 STRING 并且具有价值 Error 1。

        结果：仅显示这些警报。

      • 2：按闩锁变量 1 包含指定的类型文字的警报进行过滤 过滤变量 符合 IEC 61131-3。

        例子： T#1h2s， DINT#15， REAL#1.5， FALSE

      • 3：筛选闩锁变量 1 包含与指定 LINT 文字对应的数值的警报。此处与确切类型无关。因此，闩锁变量的值必须在 9,223,372,036,854,775,808 到 9,223,372,036,854,775,807 的范围内。

      • 所有其他值：行为未定义并且将来可能会发生变化。

按时间范围过滤

生成的告警（远程、历史、本地）可以在指定的时间范围内显示。

注意

您使用 过滤器类型 定义是否启用或禁用按时间范围过滤。

  • 过滤变量，来自: 数据类型的变量 DT 要么 DATE_AND_TIME 显示警报的开始时间

    例子： PLC_PRG.filterTimeFrom

  • 过滤变量，以: 数据类型的变量 DT 要么 DATE_AND_TIME 显示警报的结束时间。

    例子： PLC_PRG.filterTimeTo

  • 过滤器类型: 整数数据类型的变量，决定是否 按时间范围过滤 启用或禁用

    可能的值：

    • 1：启用过滤

    • 0: 过滤被禁用

通用表配置

过滤条件

对于报警横幅 仅限元素

  • 最重要的：显示优先级最高（值最低）的报警。

  • 最新：显示最近发生的报警。

  • 没有任何

国际化（格式字符串）

指定格式字符串的选项

  • 作为固定字符串

    例子： yyyy-dd-MM

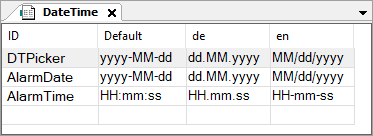

  • 作为对文本列表条目 <文本列表名称>.<ID> 的引用

    每种语言的格式字符串都有定义。


日期格式

例子： DateTime.AlarmDate

时间格式

例子： DateTime.AlarmTime

列：列 [<n>]

默认情况下，列 [0] 和 [1] 预配置为 时间戳 和 信息.

注意

不支持动画（动态文本、字体变量）、文本和工具提示。

创建新的

添加另一列

删除

删除选定的列

宽度

列宽（以像素为单位）

类型

注意

时间戳

为了在 TargetVisu 或 WebVisu 中使用，您可以使用 Alarmmanager.library：

AlarmGlobals.g_sDateFormat

例子： AlarmGlobals.g_sDateFormat := 'MM.yyyy';

AlarmGlobals.g_sTimeFormat

例子： AlarmGlobals.g_sTimeFormat := 'HH:mm';

该列中可能显示的信息：

  • 象征

  • 时间戳：报警最后一次状态变化的日期和时间。

  • 时间戳有效: 上次激活警报的日期和时间

  • 时间戳无效: 上次解除警报的日期和时间

  • 时间戳确认: 最后确认的日期和时间

  • 价值: 表达式的实际值

  • 信息：消息文本的输出

  • 优先：报警优先级

  • 班级: 报警等级

  • 状态：报警状态

  • 远程设备

  • 确认评论: 确认时发表评论

  • 确认用户ID：确认时的用户ID

  • 锁存变量 <n>：所选锁存变量的值

文本对齐

对齐列中的内容

  • 剩下

  • 居中

  • 正确的

提示

您可以以编程方式将系统时间的本地时区切换为通用时间 (UTC)。

当变量 VisuElems.Visu_DateTime.DisplayUTC 被设定为 TRUE，系统时间显示为世界时间（UTC）。默认情况下，变量 VisuElems.Visu_DateTime.DisplayUTC 被设定为 FALSE 以便系统时间以本地时区显示。

对于日期和时间值的显示，您可以使用时区代码扩展相应的格式字符串 Z.对于本地系统时间的输出，偏移量会以通用时间 (UTC) 显示。例如， dd:MM:yyyy HH:mm:ss:ms:Z 输出 01.08.2021 12:00:00:001:+02:00.显示世界时 (UTC) 时，也会显示 UTC 代码。 01.08.2021 10:00:00:001:Z

位置

该位置定义可视化窗口中元素的位置和大小。这是基于笛卡尔坐标系的。原点位于窗口的左上角。正水平 X 轴向右延伸。正垂直 Y 轴向下延伸。

X

元素左上角的 X 坐标（以像素为单位）

例子： 10

Y

元素左上角的 Y 坐标（以像素为单位）

例子： 10

宽度

以像素为单位指定

例子： 150

高度

以像素为单位指定

例子： 30

提示

您还可以通过拖动框来更改值 _visu_icon_position_element.png 符号到编辑器中的其他位置。

文本属性

这些属性获得文本属性的固定值，并作用于中配置的文本 文本 → 文本 或者 文本 → 工具提示。

字体

例子： 默认

_cds_icon_three_dots.png： 这 字体 对话框打开。

_cds_icon_arrow_down.png: 带有样式字体的列表框

字体颜色

例子： 黑色的

_cds_icon_three_dots.png： 这 颜色 对话框打开。

_cds_icon_arrow_down.png：带有样式颜色的列表框

透明度

整数（值范围从 0 到 255)

透明值决定相应颜色的透明度。

255：颜色不透明。

0：颜色完全透明。

注意

如果颜色是样式颜色并且已经具有透明度值，则此属性受写保护。

控制变量

承认

多变的 （BOOL)

例子： bAckSelBanner

变量的上升沿具有确认所有显示的警报的效果。

全部确认

多变的 （BOOL)

例子： bAckBanner

变量的上升沿具有确认所有警报的效果，即使是那些不可见的警报。

警告：确认所有警报，包括那些不可见的警报。

确认评论

多变的 （STRING， WSTRING）

变量可包含用于确认警报的注释。该变量与当前用户一起保存在数据库中，从而自动确定用户。

注意：最多可包含 255 个字符。

处理多个活动警报

自动切换

standard icon：警报横幅中的显示会根据在中配置的下一个警报的时间自动切换 每 N 秒.

每 N 秒

直到下一次切换的时间段

仅在以下情况下可用 自动切换 被选中。

下一个警报

用于切换到下一个警报的变量

仅在以下情况下可用 自动切换 未选中。

上一个警报

用于切换到上一个警报的变量

仅在以下情况下可用 自动切换 未选中。

多个警报处于活动状态

具有值的变量 TRUE 如果多个警报处于活动状态

中心

属性包含旋转点坐标的固定值。旋转点在编辑器中显示为 _visu_icon_center_point.png 符号并用作旋转和缩放的中心。

提示

您也可以通过拖动 _visu_icon_center_point.png 符号到编辑器中的另一个位置。

X

旋转点的 X 坐标

Y

旋转点的 Y 坐标

绝对运动

这些属性包含用于动态控制元素位置的 IEC 变量。参考点是元素的左上角。在运行时，整个元素被移动。

移动

X

  • X 位置的变量（数字数据类型）（以像素为单位）

    例子： PLC_PRG.iPos_X

在运行时增加此值会使元素向右移动。

Y

  • Y 位置的变量（数字数据类型）（以像素为单位）

    例子： PLC_PRG.iPos_Y

  • 容器变量： Container.Height

    有关详细信息，请参阅： 优化调整位置和大小

在运行时增加此值会使元素向下移动。

回转

旋转角度的变量（数字数据类型）（以度为单位）

例子： PLC_PRG.iAngle1

元素的中点在 中心 观点。该旋转点显示为 _visu_icon_center_point.png 象征。

在运行时，元素的对齐相对于可视化的坐标系保持不变。增加该值会使元素向右旋转。


内部旋转

旋转角度的变量（数字数据类型）（以度为单位）

例子： PLC_PRG.iAngle2

在运行时，元素围绕指定的旋转点旋转 中心 根据变量的值。此外，元素的对齐方式会根据可视化的坐标系进行旋转。增加代码中的值会顺时针旋转。

旋转点如图所示 _visu_icon_center_point.png 象征。

注意

如果在 位置→角度 属性，然后在执行可视化时将静态旋转角度添加到可变旋转角度（偏移）。


提示

您可以将变量组合到 单位换算.

提示

这 X, 是, 回转， 和 内部旋转 “客户端动画”功能支持属性。

状态变量

变量动态控制元素行为。

无形的

多变的 （BOOL) 用于切换元素的可见性

TRUE：该元素在运行时不可见。

提示

这 无形的 “客户端动画”功能支持属性。

动画

提示

这些属性仅在您选择了 支持客户端动画和原生元素叠加 中的选项 可视化管理器.

动画时长

元素运行动画的持续时间（以毫秒为单位）的变量

  • 变量（整数值）

    例子： Menu.tContent 和 VAR tContent : INT := 500; END_VAR

  • 整数字面量

    例子： 500

. 动画属性

  • 绝对运动, 移动, X, 是

  • 绝对运动, 回转

  • 绝对运动, 内部旋转

  • 绝对运动, 外旋

当可动画属性的至少一个值发生变化时，将执行动画移动。然后执行的运动不是生涩的，而是在指定的动画持续时间内是平滑的。可视化元素在动态旋转的同时移动到指定位置。过渡很平滑。

移至前台

多变的 （BOOL) 用于在前景中设置元素

TRUE：在运行时，可视化元素显示在前台。

FALSE：在运行时，可视化元素显示在可视化编辑器中插入它的层中。

例子： bIsInForeground 和 VAR bIsInForeground : BOOL := FALSE; END_VAR

访问权

注意

仅当为可视化设置用户管理时可用。

访问权 按钮

打开 访问权 对话。您可以在此处编辑元素的访问权限。

. 状态消息：

  • 没有设置。完全权利。：所有用户组的访问权限： 可操作

  • 权利已设定：有限权利: 至少有一组限制访问。
