在编辑器中编辑可视化样式

样式是带有文件扩展名的 XML 文件 *.visustyle.xml.它包含一组特定的样式属性，这些属性会自动检查一致性。

您可以创建新样式或自定义现有样式。为此目的提供了可视化样式编辑器。

如果您自定义样式，则会创建一个新样式作为样式层次结构。层次结构由至少两种基于彼此的样式组成。嵌套深度不受限制。一个层次结构简单地用它的顶级派生样式来标识。您可以通过不同的样式属性扩展样式，从一种基本样式派生出多种不同的样式。这可以节省内存，因此应该是您的 首选方法.

基本样式不必与其自身保持一致。相反，您必须将其识别为不完整的样式。只有顶部派生样式必须一致。

有关详细信息，请参阅： 可视化样式中的条目

样式层次结构示例

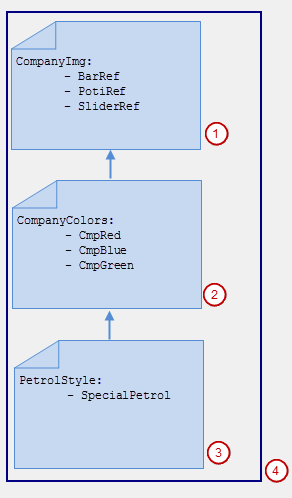

例 37. 风格 Petrostyle

在部分样式中，您可以组合任何样式属性以形成有效的层次结构，而不必担心一致性。例如，您可以将所有图像引用收集到一个部分样式中。然后您导出样式并为颜色定义更多样式属性。这种风格也是不完整的。您再次派生样式并为其字体定义更多样式属性。现在完全是顶级风格。


  1. CompanyImg 是定义图像引用的部分样式。

  2. CompanyColor 是一种部分派生的风格，基于 CompanyImg 并且还定义了颜色。

  3. PetrolStyle 是一种完整的衍生风格，基于 CompanyColor 并且还定义了一种特殊的颜色。

  4. 样式的层次结构包括 PetrolStyle, CompanyColor， 和 CompanyImg.

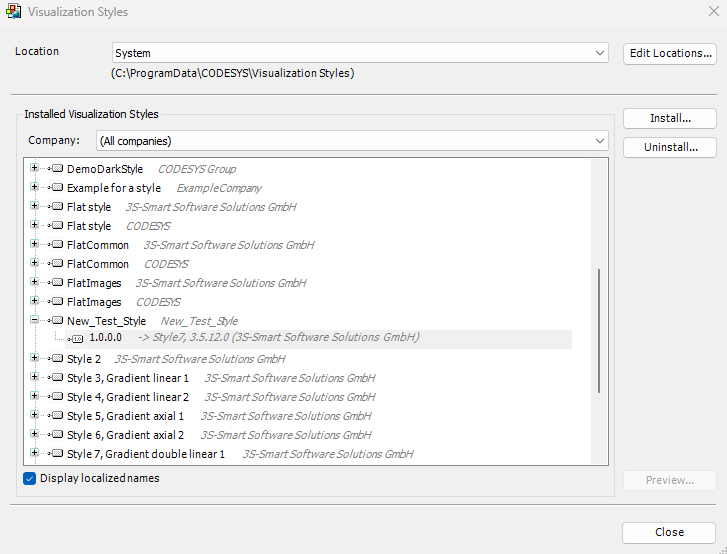

在可视化样式编辑器中，您可以打开样式、定义其样式属性并本地化其名称。如果样式一致，则可以将其安装在 Visualization Style Repository 中。编辑器未集成在 CODESYS Development System.

样式属性的名称

样式属性是特定颜色、特定字体或特定图像引用的条目。

如果此名称包含破折号，则可视化样式编辑器可以按破折号之前的前缀术语对样式属性进行排序，并将它们显示在层次结构中。否则，名称可以按字母顺序或顺序或按顺序（保存在 XML 文件中）排序。 CODESYS 按照实际保存在样式的 XML 文件中的名称顺序显示样式属性。

例子： Element-Alarm-Fill-Color

启动编辑器 CODESYS Development System

  1. 双击 可视化管理器 目的。

    编辑器打开。

  2. 在 设置 选项卡，在 样式设置 组，点击 _visu_icon_activate_style_editor_cmds.png 象征。

  3. 点击 打开样式编辑器 从列表框中。

    这 可视化样式编辑器 打开。

独立启动编辑器 CODESYS

  • 选择 可视化样式编辑器 从开始菜单中的 CODESYS 安装文件夹中。如果您有标准安装，则此链接位于安装文件夹中： CODESYS.

    可视化样式编辑器打开。

派生可视化样式

提示

这是创建将现有样式属性与新样式属性相结合的样式的推荐方法。

过程. 启动编辑器 CODESYS 和派生风格

要求： CODESYS 打开一个包含可视化的项目。

  1. 双击 可视化管理器 设备树中的对象。

    编辑器打开。

  2. 在 设置 选项卡，在 样式设置 组，点击 _visu_icon_activate_style_editor_cmds.png 象征。

    将打开一个命令列表。

  3. 点击 创建和编辑派生样式.

    可视化样式编辑器打开并且 创建新的可视化样式 对话框打开。

  4. 指定名称。

  5. 选择一个目录。

  6. 选择基本样式。默认样式设置在 CODESYS.您还可以从存储库中选择样式。

    新样式出现在可视化样式编辑器中。基本样式的样式属性显示为黄色。

  7. 添加新样式属性或修改现有值。

  8. 提供样式的版本并单击 文件→保存并安装.

    该样式安装在存储库中。内存要求很低，因为只保存了第 7 步中添加的样式属性。

复制可视化样式

要求： CODESYS 打开一个包含可视化的项目。

  1. 双击 可视化管理器 设备树中的对象。

    编辑器打开。

  2. 在 设置 选项卡，在 样式设置 组，点击 _visu_icon_activate_style_editor_cmds.png 象征。

    将打开一个命令列表。

  3. 点击 复制和编辑样式.

    可视化样式编辑器打开 打开现有样式作为副本 对话。

  4. 选择应复制的样式（风格）。

  5. 在“目标”中键入目录，然后单击 好的.

    新样式出现在可视化样式编辑器中。所有样式属性都与复制样式中的属性相同。

  6. 指定名称。

  7. 添加新样式属性或修改现有样式属性的值。

  8. 提供样式的版本并单击 文件→保存并安装.

    样式安装在存储库中，样式属性与添加的样式属性相同，除了在步骤 8 中添加的样式属性。内存要求很高，因为在两种样式中都定义了通用样式属性。

创建新的可视化样式

要求： CODESYS 打开一个包含可视化的项目。

  1. 双击 可视化管理器 设备树中的对象。

    编辑器打开。

  2. 在 设置 选项卡，在 样式设置 组，点击 _visu_icon_activate_style_editor_cmds.png 象征。

    将打开一个命令列表。

  3. 点击 打开样式编辑器.

    可视化样式编辑器打开。

  4. 点击 文件 → 新样式.

    这 创建新的可视化样式 对话框打开。

  5. 指定名称。指定基本样式。

  6. 指定目录并单击 好的 关闭对话框。

    新样式出现在可视化样式编辑器中。

  7. 添加一个新的样式属性。

  8. 提供样式的版本并单击 文件→保存并安装.

    该样式使用版本号安装在可视化样式存储库中。

添加样式属性

使用可视化样式编辑器，您可以编辑样式以保存并安装为新版本。

要求：可视化样式编辑器以样式打开。

  1. 在 样式属性 选项卡，选择样式属性并单击 风格→新风格（之后）.

    添加了一个新的样式属性。

  2. 在 一般的 选项卡，在 版本 环境。

  3. 点击 文件→保存并安装.

    更改已保存，样式作为新版本安装在存储库中。

本地化样式属性

您可以将与语言相关的名称分配给样式属性。 CODESYS 根据本地化名称显示样式属性，具体取决于 工具 → 选项 在里面 国际设置 类别。

要求：可视化样式编辑器以样式打开。

  1. 将样式属性的名称翻译成本地化语言 本土化 标签。

  2. 提供文件的版本 一般的 标签。

  3. 点击 保存并安装.

    编辑的样式安装在当前选择的仓库中 CODESYS.

  4. 更新样式。

  5. 在中设置语言设置 CODESYS 到本地化语言。

  6. 打开一个可视化并选择一个元素。其属性中的样式设置以本地化语言显示。
