可视化参考
在一个可视化中显示多个可视化
重要
可视化可以通过以下方式嵌套到任意深度框架 . 为了使用切换到任何可视化框架选择类型没有任何问题，框架所包含的引用可视化不得超过 21 个。
您可以在主可视化中引用其他可视化，也可以框架或标签元素，然后将它们显示在该元素的窗格中。
在框架元素，您可以自由编程在何时显示哪个可视化。一种选择是使用框架元素，它会根据其值自动触发切换。您还可以编写额外的控件，在用户输入后触发输入操作，从而切换可视化效果。
此外，您还可以使用标签参考可视化。标签元素提供可视化开关的预配置控制。
有关详细信息，请参阅：For more information, see: 配置用户输入
在主可视化中，框架元素在运行时显示引用的框架可视化之一。用户可以选择单选按钮显示在框架中的元素。
在中创建新的标准项目CODESYS。
在设备树中选择应用程序并单击。
在添加可视化对话框中，指定名称
VisuMain并点击添加关闭对话框。在设备树中选择应用程序并单击。
在添加可视化对话框中，指定名称
Visu1并点击添加关闭对话框。在设备树中选择应用程序并单击。
在添加可视化对话框中，指定名称
Visu2并点击添加关闭对话框。在设备树中选择应用程序并单击。
在添加可视化对话框中，指定名称
Visu3并点击添加关闭对话框。除了主可视化之外，还有三个可视化对象。
打开
Visu1目的。在可视化工具箱，在基本的类别，选择并拖动单选按钮元素到可视化编辑器。
这特性元素的视图打开。
配置矩形的属性如下：
文本，文本财产：
Visu1文本属性，字体财产：标题
颜色，正常状态，填充颜色财产：浅灰色
对对象进行编程
Visu2因此。. 矩形的属性：文本，文本财产：
Visu2文本属性，字体财产：标题
颜色，正常状态，填充颜色财产：灰色的
对对象进行编程
Visu3因此。. 矩形的属性：文本，文本财产：
Visu3文本属性，字体财产：标题
颜色，正常状态，填充颜色财产：深灰色
打开
VisuMain目的。在可视化工具箱，在基本的类别，选择并拖动框架元素到可视化编辑器。
这框架配置对话框打开。
在可用的可视化窗口区域，按可视化名称选项卡，选择对象
Visu1。 在选定的可视化， 点击添加。然后选择对象
Visu2并点击添加在选定的可视化。然后选择对象
Visu3并点击添加在选定的可视化。点击好的关闭对话框。

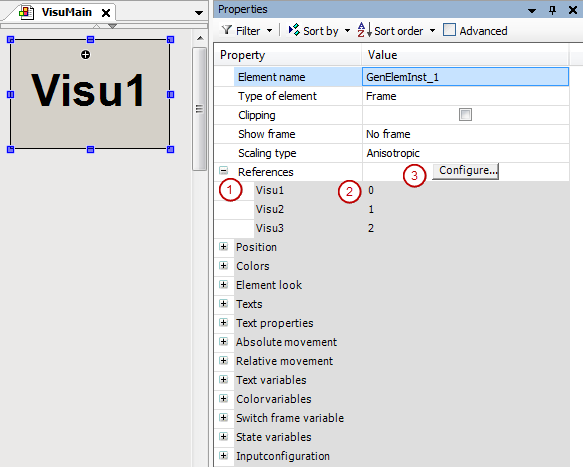

现在框架元素引用了三个选定的可视化效果。引用 (1) 列在参考元素属性中的属性框架元素。除了可视化名称外，还会显示相应的索引值 (2)。
注意：单击配置值字段中的按钮参考属性。参见（3）。您可以通过可视化顺序来影响索引选定的可视化列表。

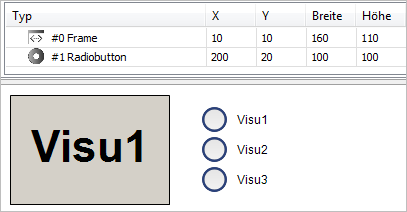

在可视化工具箱，在常用控件类别，拖动单选按钮元素到可视化编辑器。
这特性元素的视图打开。
在单选按钮设置，单选按钮，点击创建新的按钮。
该元素有三个开关可供选择。
配置单选按钮的属性如下：
单选按钮设置，区域， [0]，文本财产：
Visu1单选按钮设置，区域， [1]，文本财产：
Visu2单选按钮设置，区域， [2]，文本财产：
Visu3
在
PLC_PRG程序中，声明一个局部变量来表示活动的可视化的数量。VAR iActiveVisu : INT; // Index of visu activated by the user END_VAR选择单选按钮元素的值字段多变的属性，单击
按钮。在输入助手对话框中，选择最近声明的变量。然后退出对话框。
. 的财产单选按钮元素：多变的：
PLC_PRG.iActiveVisu
选择框架元素。单击切换框架变量，多变的属性。在这里也指定最近声明的变量。
. 的财产框架元素：切换框架变量，多变的财产：
PLC_PRG.iActiveVisu
控制变量单选按钮元素也是框架元素。用户输入单选按钮元素切换框架可视化。
点击。
点击并启动应用程序。

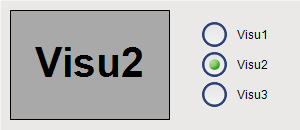

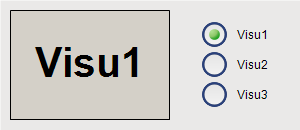

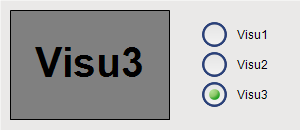

可视化启动。其中一个引用的可视化正在框架中运行。当您点击单选按钮元素，可视化将框架中的内容切换为所需的可视化。
在本例中，开关框架变量连接到一个输入变量。您也可以在 IEC 代码中以编程方式设置开关框架变量。
在主可视化中，框架元素在运行时显示框架可视化效果之一。用户可以使用按钮来控制框架中的显示。用户输入会触发切换框架可视化输入动作。
在中创建新的标准项目CODESYS。
在设备树中选择应用程序并单击。
在添加可视化对话框中，指定名称
VisuMain并点击添加关闭对话框。在设备树中选择应用程序并单击。
在添加可视化对话框中，指定名称
Visu1并点击添加关闭对话框。在设备树中选择应用程序并单击。
在添加可视化对话框中，指定名称
Visu2并点击添加关闭对话框。在设备树中选择应用程序并单击。
在添加可视化对话框中，指定名称
Visu3并点击添加关闭对话框。除了主可视化之外，还有三个可视化对象。
打开

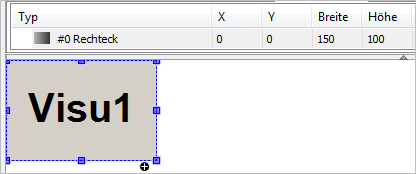

Visu1目的。在可视化工具箱，在基本的类别，选择并拖动长方形元素到可视化编辑器。
这特性元素的视图打开。
配置矩形的属性如下：
文本，文本财产：
Visu1文本属性，字体财产：标题
颜色，正常状态，填充颜色财产：浅灰色
对对象进行编程
Visu2因此。. 矩形的属性：文本，文本财产：
Visu2文本属性，字体财产：标题
颜色，正常状态，填充颜色财产：灰色的
对对象进行编程
Visu3因此。. 矩形的属性：文本，文本财产：
Visu3文本属性，字体财产：标题
颜色，正常状态，填充颜色财产：深灰色
打开
VisuMain目的。在可视化工具箱，在基本的类别，选择并拖动框架元素到可视化编辑器。
这框架配置对话框打开。
在可用的可视化窗口区域，按可视化名称选项卡，选择对象
Visu1。 在选定的可视化， 点击添加。然后选择对象
Visu2并点击添加在选定的可视化。然后选择对象
Visu3并点击添加在选定的可视化。点击好的关闭对话框。
现在框架元素引用了三个选定的可视化效果。引用 (1) 列在参考元素属性中的属性框架元素。除了可视化名称外，还会显示相应的索引值 (2)。
注意：单击配置值字段中的按钮参考属性。参见（3）。您可以通过可视化顺序来影响索引选定的可视化列表。
在可视化工具箱，在常用控件类别，拖动按钮元素到可视化编辑器。
元素被选中并且其属性在特性看法。
配置文本，文本财产
Visu1。在输入配置鼠标按下时属性，单击配置。
这输入配置对话框打开。
选择切换框架可视化操作并点击
。该操作显示在右侧的窗口中。
- . 配置操作：
选择切换本地可视化选项。
设置可视化选择到
Visu1。点击好的退出对话框。
后续操作在输入配置财产。
输入配置，鼠标按下时，切换框架可视化财产：
0 拖动另一个按钮元素添加到可视化编辑器。相应地配置按钮。
. 按钮的属性：文本，文本财产：
Visu2输入配置，鼠标按下时，切换框架可视化财产：
1
拖动另一个按钮元素添加到可视化编辑器。相应地配置按钮。
. 按钮的属性：文本，文本财产：
Visu3输入配置，鼠标按下时，切换框架可视化财产：
2
点击。
点击为设备并启动应用程序。

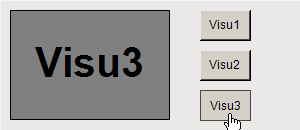

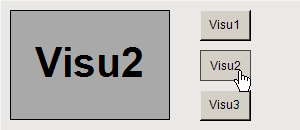

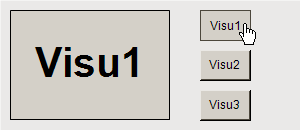

可视化启动。其中一个引用的可视化正在框架中运行。单击其中一个按钮时，可视化会将框架中的内容切换到相应的可视化。
对于标签，引用的可视化的导航将自动提供。第一个引用的可视化位于前台，而其他可视化则隐藏在“前台”之后。用户可以通过自动提供的选项卡在它们之间导航。
在中创建新的标准项目CODESYS。
在设备树中选择应用程序并单击。
在添加可视化对话框中，指定名称
VisuMain并点击添加关闭对话框。在设备树中选择应用程序并单击。
在添加可视化对话框中，指定名称
Visu1并点击添加关闭对话框。在设备树中选择应用程序并单击。
在添加可视化对话框中，指定名称
Visu2并点击添加关闭对话框。在设备树中选择应用程序并单击。
在添加可视化对话框中，指定名称
Visu3并点击添加关闭对话框。除了主可视化之外，还有三个可视化对象。
打开
Visu1目的。拖动长方形元素到可视化编辑器。
这特性元素的视图打开。
配置矩形的属性如下：
文本，文本财产：
Visu1文本属性，字体财产：标题
颜色，正常状态，填充颜色财产：浅灰色
对对象进行编程
Visu2因此。. 矩形的属性：文本，文本财产：
Visu2文本属性，字体财产：标题
颜色，正常状态，填充颜色财产：灰色的
对对象进行编程
Visu3因此。. 矩形的属性：文本，文本财产：
Visu3文本属性，字体财产：标题
颜色，正常状态，填充颜色财产：深灰色
打开
VisuMain目的。在可视化工具箱，在基本的类别，选择并拖动框架元素到可视化编辑器。
这框架配置对话框打开。
在可用的可视化窗口区域，按可视化名称选项卡，选择对象
Visu1。 在选定的可视化， 点击添加。然后选择对象
Visu2并点击添加在选定的可视化。然后选择对象
Visu3并点击添加在选定的可视化。点击好的退出对话框。
现在标签元素引用了三个选定的可视化效果。引用 (1) 列在参考元素属性中的属性框架元素。除了可视化名称外，还会显示相应的索引值 (2)。
注意：您可以打开对话框框架配置单击配置值字段中的按钮参考属性。参见（3）。您可以通过可视化顺序来影响索引选定的可视化列表。

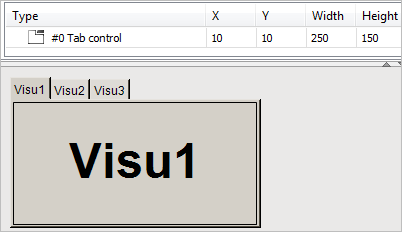

在可视化工具箱，在常用控件类别，拖动标签元素到可视化编辑器。
这特性元素的视图打开。
配置选项卡的属性如下：
标签宽度财产：
40参考，
Visu1，标题财产：Visu1参考，
Visu2，标题财产：Visu2参考，
Visu3，标题财产：Visu3
点击。
点击为设备并启动应用程序。

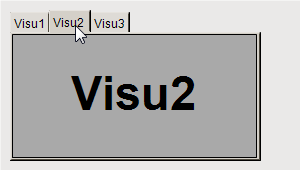

可视化启动。其中一个引用的可视化正在标签元素。单击选项卡即可切换到相应的可视化。
