使用警报横幅创建可视化效果

配置警报横幅

要求：AG_PartsShortage报警组和AC_PartsShortage警报类别在您的项目中定义。

1. 在您的应用程序下方添加可视化效果：

   1. 选择应用程序并单击添加对象→可视化命令。

   2. 指定名称为VIS_PartsShortageBanner。

2. 打开VIS_PartsShortageBanner可视化。

3. 在可视化工具箱视图，拖动警报横幅元素来自报警管理器类别进入可视化编辑器并打开元素的属性视图。

4. 按如下方式配置警报横幅。

   1. 在元素名称财产，在价值列，指定名称AB_PartsShortage。

   2. 配置Alarm groups可视化元素属性：

      1. 在报警配置→报警组属性，单击相应的值单元格。

         这选定的报警组成对话框打开。

      2. 清除全部选项并选择AG_PartsShortage报警组。

      3. 点击按钮将组添加到选定的报警组成列表。

      4. 点击好的确认配置。

   3. 配置报警类别可视化元素属性：

      1. 在报警配置→报警类别属性，定义要可视化的警报类别。点击值字段。

         在报警配置→报警类别属性，单击相应的值单元格。

         这选择报警类别对话框打开。

      2. 清除全部选项并选择AC_PartsShortage报警类别。

      3. 点击按钮将该报警类别添加到选定的报警类别中。

      4. 点击好的确认配置。

   4. 在通用表配置→过滤条件属性，将值设置为最新。

      在线模式下，横幅显示最新的报警信息。

   5. 列的配置：

      1. 在列属性，单击创建新的按钮。

         柱子[2]可用。名为Bitmap在可视化编辑器中列出。

      2. 在数据类型属性，选择状态列 [2] 的值。

         在表中，该列被赋予新的默认标题State。

   6. 配置控制变量可视化元素属性：

      1. 在您的应用程序代码中，声明bQuitAlarmBanner控制变量。

      2. 在承认属性，指定PLC_PRG.bQuitAlarmBanner值单元格中的变量。

报警可视化的用户需要控件来操作报警可视化。在对可视化进行编程时，您可以使用报警横幅向导。只有在可视化中选择了报警横幅后，调用该向导的命令才可用。

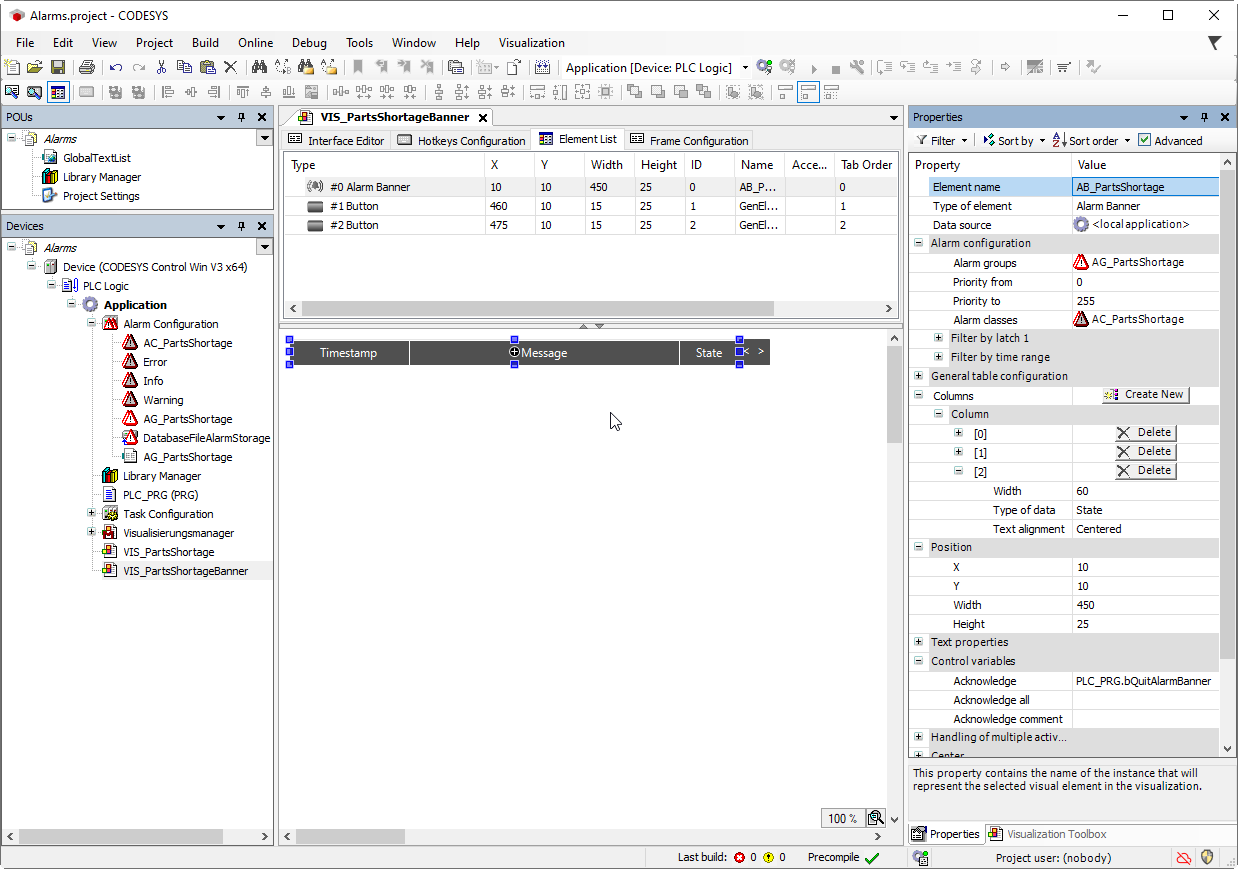

1. 在可视化编辑器中，选择警报横幅元素AB_PartsShortage。

2. 在上下文菜单中，单击插入滚动警报元素命令。

   这Alarm Banner Wizard对话框打开。

3. 点击好的接受所有设置。

   这<和>添加了按钮。元素具有完整的输入配置。
