FB_MUTING

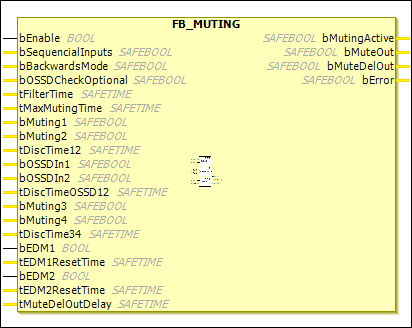

描述功能块

这 FB_MUTING 功能块可实现安全功能的预期抑制，例如将物料运送到安全区域。即使连接的传感器中断，功能块的输出仍保持设置。

这 bMuting<n> 输入用于检查它们是否按照定义的顺序启动。

静音功能通过 bEnable 输入。如果输入是 FALSE，则保护中断会导致 FB 输出立即关闭。在其他情况下，只有当违反静音序列时才会发生这种情况。

这 bSequentialInputs 输入可用于定义 2 个输入是否并行或顺序检查。为了防止屏蔽信号反弹，从而防止违反屏蔽顺序，需要设置一个滤波时间 tFilterTime （最长 500 毫秒）可设置为静音输入。

此外，还可以使用 tMaxMutingTime 监控静音过程的最大持续时间。静音过程以 TRUE 第一个静音输入的信号，并以 FALSE 最后一个静音输入的信号。该值可以配置为最大 10 分钟或设置为 0，这对应于停用监控。在此期间， bMutingActive 功能块的输出已设置。

警卫（AOPD – 有源光电保护装置）例如光幕，连接到 bOSSDIn(x) 输入。

反馈信号可连接至 EDM 输入。默认设置下，输入处于停用状态。

直接输出和延迟 30 秒的输出通过 bMuteOut 和 bMuteDelOut 输出。

如果 bMuting2 和 tDiscTime12 被删除，然后 bMuting1 用作1通道输入。此工作原理适用于 bMuting4 和 bOSSDIn2。

表 16. 变量输入

姓名	数据类型	初始值	描述，参数值
`bEnable`	`BOOL`	`FALSE`	`TRUE`：激活静音 `FALSE`：如果守卫被打断，那么 FB 输出会立即关闭。
`bSequencialInputs`	`BOOL`	`FALSE`	确定是否并行检查两个输入（`FALSE`）或顺序（`TRUE`）。
`bBackwardsMode`	`SAFEBOOL`	`FALSE`	如果输入是 `TRUE`，则支持向前和向后方向的静音序列：如果首先启动屏蔽传感器 Muting4，则假定为后向方向。如果首先启动屏蔽传感器 Muting1，则假定为正向。必须先完成静音序列，然后才能开始新的序列（可能在另一个方向）。 EL6900 不支持该输入。
`bOSSDCheckOptional`	`SAFEBOOL`	`FALSE`	如果输入是 `TRUE`，则光幕从序列检查中移除。然后只有静音传感器 `bMuting1` 到 `bMuting4` 已检查。光幕可在序列中的任何点操作。 EL6900 不支持该输入。
`tFilterTime`	`SAFETIME`	`TIME#0ms`	过滤时间以避免输入反弹
`tMaxMutingTime`	`SAFETIME`	`TIME#0ms`	屏蔽过程的最长持续时间
`bMuting1`	`SAFEBOOL`	`FALSE`	屏蔽输入用于检查它们是否按照定义的顺序启动。第一个输入通道：否定命令可用于指定是否请求常闭触点（安全状态 `FALSE`）或常开触点（安全状态请求 `TRUE`) 与此输入相链接。
`bMuting2`	`SAFEBOOL`	`FALSE`	第二个输入通道：行为与 `bMuting1`. 如果时间不一致 `tDiscTimeMuting12` 不等于 0，则第 1 和第 2 个输入通道被视为第 1 个输入组，并且当两个输入通道中的任一个请求安全状态时，将监视两个通道之间的差异时间。
`tDiscTime12`	`SAFETIME`	`TIME#0ms`	屏蔽输入 1 和 2 的差异监控时间
`bOSSDIn1`	`SAFEBOOL`	`FALSE`	警卫（AOPD – 有源光电保护装置）例如光幕，连接到 `bOSSDIn<n>` 输入。 `bOSSDIn1`：守卫的第一通道。这否定命令可用于指定是否请求常闭触点（安全状态 `FALSE`）或常开触点（安全状态请求 `TRUE`) 与此输入相链接。
`bOSSDIn2`	`SAFEBOOL`	`FALSE`	`bOSSDIn2`：警卫的第二个通道。否则对应于 `bOSSDIn1`。如果差异时间不等于0，则第1次和第2次 `bOSSDIn` 输入被视为一个输入对。如果两个输入通道之一请求安全状态，则监控两个通道之间的差异时间。
`tDiscTimeOSSD12`	`SAFETIME`	`TIME#0ms`	差异监控时间 `bOSSDIn1` 和 `bOSSDIn2` 输入
`bMuting3`	`SAFEBOOL`	`FALSE`	第三个输入通道或第二个输入组的第一个输入通道。否则对应于 `bMuting1`。
`bMuting4`	`SAFEBOOL`	`FALSE`	第 4 个输入通道或第 2 个输入组的第 2 个输入通道。否则对应于 `bMuting2`。
`tDiscTime34`	`SAFETIME`	`TIME#0ms`	屏蔽输入 3 和 4 的差异监控时间
`bEDM1`	`BOOL`	`FALSE`	`bEDM1` 是输出通道的反馈回路（`bMuteOut`)，该输入会立即关闭。如果将此输入参数化为活动，则只有在以下情况下才会退出输出的安全状态： `bEDM1` 设置为 1。
`tEDM1ResetTime`	`SAFETIME`	`TIME#0ms`	如果不等于 `t#0ms`，然后启动定时器后打开 `bMuteOut` 输出。如果 `bEDM1` 输入不进入 `FALSE`在此时间内，将设置功能块错误并关闭输出。 EL6900 不支持该输入。
`bEDM2`	`BOOL`	`FALSE`	`bEDM2` 是输出通道的反馈回路（`bMuteDelOut`)，该输入在延迟后关闭。如果此输入被参数化为活动，则输出的安全状态仅在以下情况下退出： `bEDM2` 被设定为 `TRUE`。
`tEDM2ResetTime`	`SAFETIME`	`TIME#0ms`	如果不等于 `t#0ms`，然后启动定时器后打开 `bMuteOut` 输出。如果 `bEDM2` 输入不进入 `FALSE`在此时间内，将设置功能块错误并关闭输出。 EL6900 不支持该输入。
`tMuteDelOutDelay`	`SAFETIME`	`TIME#0ms`	第 1 个输出通道和第 2 个输出通道之间的延迟时间

表 17. 变量输出

姓名	数据类型	初始值	描述，参数值
`bMutingActive`	`SAFEBOOL`	`FALSE`	第一个输出通道：指示当前静音过程 `TRUE`。
`bMuteOut`	`SAFEBOOL`	`FALSE`	第 2 输出通道：指示安全状态 `FALSE`。
`bMuteDelOut`	`SAFEBOOL`	`FALSE`	第三个输出通道：指示安全状态 `FALSE`. 安全状态输出延迟，根据参数化的输出延迟时间 `tMutingDelOutDelay`。
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`：双通道输入组的差异时间监控检测到错误，屏蔽顺序被违反，或者超出最大屏蔽时间。必须通过 `ERR_ACK` 关联 POU 的输入（TwinSAFE 团体）。 `FALSE`：未检测到错误。
