FB_MON

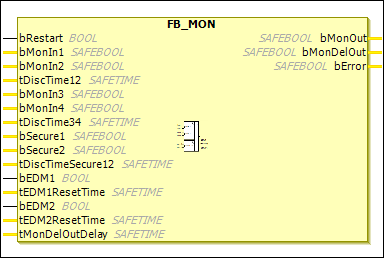

描述功能块

这 FB_MON 例如，可以使用功能块来实现最多四个 (bMonIn(x)）输入。使用否定命令，四个输入中的每一个都可以实现为常闭触点（断开联系 – FALSE 请求安全状态）或作为常开触点（取得联系 – TRUE 请求安全状态）。一旦输入请求安全状态，第一个输出 (bMonOut）立即进入安全状态（“FALSE") 和第二个输出 (bMonDelOut) 在可配置的时间延迟后进入安全状态。将 FB 输出链接到多个输出的选项意味着多个输出会立即关闭（FB_Mon）或延迟关闭（bMonOut）只需一个即可实现 bMonDelOut。

此外，还有两个 bSecure 可用于绕过安全状态请求的输入 bMonIn 输入。 bSecure 输入也可以实现为常闭触点（断开联系）和常开触点（取得联系）。

可以通过链接输入来激活 FB 的重启输入（主动或手动重启）。打开 bRestart 输入将产生编译器错误。如果重启应该自动执行（非主动或自动重启），那么 bRestart 必须删除输入。为了退出输出的安全状态， FALSE–TRUE–FALSE 在主动重启的情况下，必须在重启输入端识别信号序列。在非主动重启的情况下，一旦 bMonIn 输入或 bSecure 输入不再请求安全状态。

此外，可以针对两个输出分别激活一个反馈回路。在反馈回路中， bMonOut 输出被反馈到 bEDM1 输入和 bMonDelOut 输出被反馈到 bEDM2 通过外部接线输入。 bEDM 一旦安全状态应该退出，就会检查输入。当重新启动被激活时，如果 bEDM 输入没有 TRUE 信号状态，则功能块进入错误状态并设置 bError 输出至 TRUE。当“重启”功能停用时， FB_MON 保持安全状态，如果 bEDM 输入没有 TRUE 重新启动时的信号状态。因此， bEDM 只有在手动重启处于活动状态时，才能识别错误。只有通过 FALSE-TRUE-FALSE 信号序列 ERR_ACK 关联 POU 的输入（TwinSAFE 团体）。

此外，两个输入（bMonIn1 和 bMonIn2， bMonIn3 和 bMonIn4， bSecure1 和 bSecure2) 可在每种情况下组合形成输入对，其中两个输入的信号状态仅在可配置的差异时间内相互偏离 tDiscTimexx。如果输入对的差异时间超出，则 FB_MON 功能块也进入错误状态。

如果 bMonIn2 和 tDiscTime12 被删除，然后 bMonIn1 用作1通道输入。此工作原理适用于 bMonIn4 和 bSecure2。

表 14. 变量输入

姓名	数据类型	初始值	描述，参数值
`bRestart`	`BOOL`	`FALSE`	在手动重启处于活动状态的情况下，当 FB 启动或输入请求安全状态时， `FALSE-TRUE-FALSE` 在退出输出的安全状态之前，必须在重启输入处识别信号序列。如果手动重启未激活，则不使用此输入。一旦没有输入请求安全状态，安全状态的启动和退出都会自动进行。
`bMonIn1`	`SAFEBOOL`	`FALSE`	第一个输入通道：否定命令可用于指定此输入是否链接有常闭触点或常开触点。 `FALSE`：常闭触点“断开触点”，安全状态为 `FALSE` `TRUE`：常开触点“接触”安全状态时 `TRUE`
`bMonIn2`	`SAFEBOOL`	`FALSE`	第二个输入通道：行为与 `bMonIn1`如果激活或使用了差异时间，则第 1 和第 2 个输入通道将被视为第 1 个输入对，并且监视两个通道之间的差异时间。
`tDiscTime12`	`SAFETIME`	`TIME#0ms`	差异时间
`bMonIn3`	`SAFEBOOL`	`FALSE`	第 3 个输入通道或第 2 个输入对的第 1 个输入通道，否则对应于 `MonIn1`
`bMonIn4`	`SAFEBOOL`	`FALSE`	第 4 个输入通道或第二对输入中的第二个输入通道，否则对应于 `MonIn1`
`tDiscTime34`	`SAFETIME`	`TIME#0ms`	差异时间
`bSecure1`	`SAFEBOOL`	`FALSE`	如果 `bSecure1` 或者 `bSecure2` 被参数化为活动，然后评估 `MonIn<x>` 输入可以关闭。如果 `bSecure1` 或者 `bSecure2` 被参数化为常闭触点（断开联系），然后 `bMonIn<x>` 输入被忽略，只要 `bSecure1` 和/或 `Secure2` 是 ”`1`“。如果 `bSecure1` 或者 `bSecure2` 被参数化为常开触点（取得联系），然后 `bMonIn<x>` 输入被忽略，只要 `bSecure1` 和/或 `bSecure2` 是`FALSE`。如果激活或使用了差异时间，则 `bSecure1` 和 `bSecure2` 被视为一个输入对，并监视两个通道之间的差异时间。
`bSecure2`	`SAFEBOOL`	`FALSE`	`bSecure2` 是输入对的第二个通道，否则对应于 `bSecure1`。
`tDiscTimeSecure12`	`SAFETIME`	`TIME#0ms`	差异时间为 `bSecure1` 和 `bSecure2`
`bEDM1`	`BOOL`	`FALSE`	`bEDM1` 是无延迟输出通道的反馈回路（`bMonOut`）。如果此输入被参数化为活动状态，则仅当满足以下条件时，输出的安全状态才会退出： `bEDM1` 提供 `TRUE` 信号。
`tEDM1ResetTime`	`SAFETIME`	`TIME#0ms`	如果不等于 `t#0ms`，然后启动定时器后打开 `bMonOut` 输出。如果 `bEDM1` 输入不进入 `FALSE`在此时间内，将设置功能块错误并关闭输出。 EL6900 不支持该输入。
`bEDM2`	`BOOL`	`FALSE`	`bEDM2` 是关闭延迟输出通道的反馈回路（`bMonDelOut`）。如果此输入被参数化为活动状态，则仅当满足以下条件时，输出的安全状态才会退出： `bEDM2` 提供 `TRUE` 信号。
`tEDM2ResetTime`	`SAFETIME`	`TIME#0ms`	如果不等于 `t#0ms`，然后启动定时器后打开 `bMonOut` 输出。如果 `bEDM2` 输入不进入 `FALSE`在此时间内，将设置功能块错误并关闭输出。 EL6900 不支持该输入。
`tMonDelOutDelay`	`SAFETIME`	`TIME#0ms`	安全状态输出的延迟时间 `bMonDelOut`

表 15. 变量输出

姓名	数据类型	初始值	描述，参数值
`bMonOut`	`SAFEBOOL`	`FALSE`	第 1 个输出通道：安全状态对应 `FALSE`。
`bMonDelOut`	`SAFEBOOL`	`FALSE`	第 2 输出通道：安全状态对应 `FALSE`. 安全状态按照参数设置的延迟时间延迟输出。
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`：输入对或反馈回路之一的差异时间监控检测到错误。必须通过 `ERR_ACK` 关联 POU 的输入（TwinSAFE 团体）。 `FALSE`：未检测到错误。

姓名

数据类型

初始值

描述，参数值

bMonOut

SAFEBOOL

FALSE

第 1 个输出通道：安全状态对应 FALSE。

bMonDelOut

SAFEBOOL

FALSE

第 2 输出通道：安全状态对应 FALSE. 安全状态按照参数设置的延迟时间延迟输出。

bError

SAFEBOOL

FALSE

TRUE：输入对或反馈回路之一的差异时间监控检测到错误。必须通过 ERR_ACK 关联 POU 的输入（TwinSAFE 团体）。

FALSE：未检测到错误。
