FB_LOADSENSING

描述功能块

这 FB_LOADSENSING 功能块用于检查 AnalogInX 和 AnalogInY 输入以查明 AnalogInY 值 AnalogInX 位置在特定范围内。存在 (警告级别) 和 (关断电平）为了 AnalogInY 表中的值。

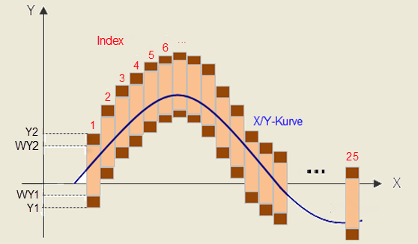

如果 bInactive=FALSE，则确定最大指数，其对应的X值仍然小于 AnalogInX 输入。然后进行检查以确定 AnalogInY 输入在相应的关闭水平（Y1、Y2）内或在警告水平内 (WY1， WY2）。如果该值在关闭水平范围内，则 bValid 输出已设置。如果值介于以下值之间 Y1 和 WY1 或者 Y2 和 WY2，然后 bWarning 输出也已设置。最多可以有 25 个索引。

支票可以通过 bOutsideY1Y2 输入，以便值超出 Y1 和 Y2 是有效的，并且 bValid 输出已设置。在这种情况下，必须指定警告级别高于关闭级别。

ES6900

这 FB_LOADSENSING EL6900 不支持功能块。

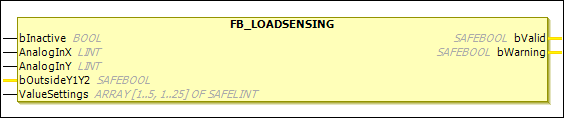

图 23. 图书馆管理员代表

图 24. FBD 编辑器中的表示

表 46. 变量输入

姓名	数据类型	初始值	描述，参数值
`bInactive`	`BOOL`	`FALSE`	停用 FB 的输入
`AnalogInX`	`LINT`	`0`	模拟X值允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`
`AnalogInY`	`LINT`	`0`	模拟Y值允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`
`bOutsideY1Y2`	`SAFEBOOL`	`FALSE`	数值表的数据按照下列公式进行检查： `bOutsideY1Y2 = FALSE: Y1[index] <= WY1[index] < WY2[index] <= Y2[index]` `bOutsideY1Y2 = TRUE: WY1[index] <= Y1[index] < Y2[index] <= WY2[index]`
`ValueSettings`			值 `X`、警告级别（`WY1`， `WY2`) 和关闭水平 (`Y1`， `Y2`）。：打开定义值的表。如果值为 `Y1` 和 `Y2` 在表中指定，然后为警告级别的值 `WY1` 和 `WY2` 还必须指定。

表 47. 变量输出

姓名	数据类型	初始值	描述，参数值
`bValid`	`SAFEBOOL`	`FALSE`	`TRUE`： `AnalogInY` 位于关闭级别内。
`bWarning`	`SAFEBOOL`	`FALSE`	`TRUE`： `AnalogInY` 位于关闭水平和警告水平之间。
