FB_LIMIT

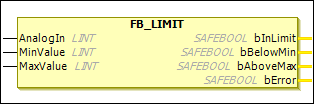

描述功能块

这 FB_LIMIT 功能块用于检查 AnalogIn 输入在预定义的限制范围内。如果 AnalogIn 在限制范围内 MinValue 和 MaxValue，然后 bInLimit 输出已设置。如果值大于 MaxValue，然后 bAboveMax 输出已设置。如果值小于 MinValue，然后 bBelowMin 输出已设置。

EL6900

这 FB_LIMIT EL6900 不支持功能块。

表 44. 变量输入

姓名	数据类型	初始值	描述，参数值
`AnalogIn`	`LINT`	`0`	检查模拟输入值允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`
`MinValue`	`LINT`	`0`	最小值允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT` 允许常量值或变量
`MaxValue`	`LINT`	`0`	最大值允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT` 允许常量值或变量

姓名

数据类型

初始值

描述，参数值

AnalogIn

LINT

0

检查模拟输入值

允许的数据类型： UINT， INT， UDINT， DINT

MinValue

LINT

0

最小值

允许的数据类型： UINT， INT， UDINT， DINT

允许常量值或变量

MaxValue

LINT

0

最大值

允许的数据类型： UINT， INT， UDINT， DINT

允许常量值或变量

表 45. 变量输出

姓名	数据类型	初始值	描述，参数值
`bInLimit`	`SAFEBOOL`	`FALSE`	`TRUE`：这 `AnalogIn` 值在最小和最大限制值之间。
`bBelowMin`	`SAFEBOOL`	`FALSE`	`TRUE`：这 `AnalogIn` 值小于最小限值。
`bAboveMax`	`SAFEBOOL`	`FALSE`	`TRUE`：这 `AnalogIn` 值大于最大限制值
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`： `MinValue` 大于 `MaxValue`。 `FALSE`：未發生任何錯誤。
