FB_DIV

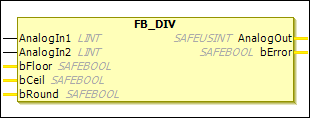

描述功能块

这 FB_DIV 功能块用于划分 AnalogIn1 输入 AnalogIn2 输入并将结果传递给 AnalogOut 输出。

如果输入 AnalogIn2 = 0，然后 AnalogOut 输出设置为 0。在这种情况下，不会发出错误。

如果在除法过程中发生溢出或下溢，则 ERROR 状态。然后 AnalogOut 输出设置为 0，并且 bError 输出设置为 1。

这 bFloor， bCeil，和 bRound 输入可用于指定要应用的舍入方法。

这 FB_DIV EL6900 不支持功能块。

表 40. 变量输入

姓名	数据类型	初始值	描述，参数值
`AnalogIn1`	`LINT`	`0`	用于除法的第一个模拟输入信号允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`
`AnalogIn2`	`LINT`	`0`	用于除法的第二个模拟输入信号允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`
`bFloor`	`SAFEBOOL`	`FALSE`	四舍五入方法：小数点后两位被舍去。只允许使用常量值（无变量）其中只有一个 `bFloor`， `bCeil`，和 `bRound` 输入可能是`TRUE`。
`bCeil`	`SAFEBOOL`	`FALSE`	舍入方法：返回下一个最大的整数作为结果。只允许使用常量值（无变量）其中只有一个 `bFloor`， `bCeil`，和 `bRound` 输入可能是`TRUE`。
`bRound`	`SAFEBOOL`	`FALSE`	舍入方法：从零开始舍入（例如，2.5 向上舍入为 3）。只允许使用常量值（无变量）其中只有一个 `bFloor`， `bCeil`，和 `bRound` 输入可能是 `TRUE`。

表 41. 变量输出

姓名	数据类型	初始值	描述，参数值
`AnalogOut`	`SAFEUSINT`	`0`	带商的模拟输出允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`. 必须根据输入的数据类型选择数据类型。
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`：这 `AnalogOut` 输出发生上溢或下溢。 `FALSE`：未發生任何錯誤。

姓名

数据类型

初始值

描述，参数值

AnalogOut

SAFEUSINT

0

带商的模拟输出

允许的数据类型： UINT， INT， UDINT， DINT. 必须根据输入的数据类型选择数据类型。

bError

SAFEBOOL

FALSE

TRUE：这 AnalogOut 输出发生上溢或下溢。

FALSE：未發生任何錯誤。
