FB_COUNTER

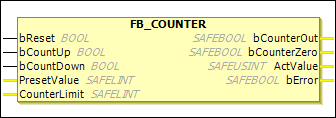

描述功能块

这 FB_COUNTER 功能块用于实现递增和递减计数器。 ActValue 指定当前的内部计数器值。计数器可以通过 PresetValue 和 CounterLimit 输入。

对于逻辑 1 信号 bReset 输入，内部计数器值设置为通过以下方式参数化的值 PresetValue. 对于上升沿 bCountUp 输入时，内部计数器值增加 1. 对于上升沿 bCountDown 输入时，内部计数器值减少 1. 一旦计数器值在 CounterLimit 达到时， bCounterOut 输出被设置。当计数器值达到 0，这 bCounterZero 输出已设置。

当。。。的时候 TwinSAFE 组已启动（Run=1）， ActValue 被设定为 PresetValue. 当该组停止时， ActValue 被设定为 0。

EL6900

这 FB_COUNTER EL6900 不支持功能块。

表 38. 变量输入

姓名	数据类型	初始值	描述，参数值
`bReset`	`BOOL`	`FALSE`	上升沿将计数器复位至 `PresetValue` 价值。
`bCountUp`	`BOOL`	`FALSE`	上升沿使内部计数器值增加 `1`。
`bCountDown`	`BOOL`	`FALSE`	上升沿使内部计数器值减少 `1`。
`PresetValue`	`SAFELINT`	`0`	计数器在重置时设置的初始值。只允许使用常量值（无变量）
`CounterLimit`	`SAFELINT`	`0`	当达到该值时， `bCounterOut` 输出设置为 `TRUE`。只允许使用常量值（无变量）

表 39. 变量输出

姓名	数据类型	初始值	描述，参数值
`bCounterOut`	`SAFEBOOL`	`FALSE`	设置 `TRUE` 当内部计数器值达到 `CounterLimit`。
`bCounterZero`	`SAFEBOOL`	`FALSE`	设置 `TRUE` 当内部计数器值小于或等于 `0`。
`ActValue`	`SAFEUSINT`	`0`	内部计数器值的当前值允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`：这 `ActValue` 输出发生上溢或下溢。 `FALSE`：未發生任何錯誤。
