FB_COMPARE

描述功能块

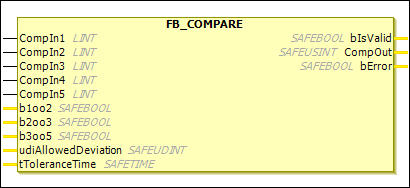

这 FB_COMPARE 功能块检查 2–5 个模拟输入 CompIn1 到 CompIn5 在基于时间和价值的容忍范围内是相等的。 b1oo2， b2oo3，和 b3oo5 输入用于指定要评估的输入的数量。 udiAllowedDeviation 和 tToleranceTime （毫秒）输入指定输入值之间允许的偏差和时间间隔。 bIsValid 输出返回逻辑 1 如果比较结果为正值。

这 CompOut 输出包含第一个符合比较条件的模拟值。

这 ERROR 如果发生上溢或下溢，则进入状态。然后 CompOut 和 bIsValid 输出设置为 0 和 bError 输出设置为 1。

EL6900

这 FB_COMPARE EL6900 不支持功能块。

表 36. 变量输入

姓名	数据类型	初始值	描述，参数值
`CompIn1`	`LINT`	`0`	用于比较的第一个模拟信号（1oo2、2oo3、3oo5）允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`
`CompIn2`	`LINT`	`0`	用于比较的第二个模拟信号（1oo2、2oo3、3oo5）允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`
`CompIn3`	`LINT`	`0`	用于比较的第三个模拟信号（2oo3、3oo5）允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`
`CompIn4`	`LINT`	`0`	用于比较的第 4 个模拟信号（3oo5）允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`
`CompIn5`	`LINT`	`0`	用于比较的第 5 个模拟信号（3oo5）允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`
`b1oo2`	`SAFEBOOL`	`FALSE`	比较模式 1oo2：仅前两个输入 `CompIn1` 和 `CompIn2` 处于活动状态。如果两个输入相等（在允许的偏差范围内），则第一个输入 `CompIn1` 写入 `CompOut` 输出。如果发生错误， `CompOut` 输出被关闭，并且 `bIsValid` 输出被重置。只允许使用常数值（无变量）。其中只有一个 `b1oo2`， `b2oo3`，和 `b3oo5` 输入可能是`TRUE`。
`b2oo3`	`SAFEBOOL`	`FALSE`	比较模式 2oo3：仅前三个输入 `CompIn1`， `CompIn2`，和 `CompIn3` 处于活动状态。如果至少两个输入相等（在允许的偏差内），则第一个具有有效值的输入将写入 `CompOut` 输出。如果发生错误， `CompOut` 输出被关闭，并且 `bIsValid` 输出被重置。只允许使用常量值（无变量）其中只有一个 `b1oo2`， `b2oo3`，和 `b3oo5` 输入可能`TRUE`。
`b3oo5`	`SAFEBOOL`	`FALSE`	比较模式 3oo5：全部五个输入 `CompIn1`， `CompIn2`， `CompIn3`， `CompIn4`，和 `CompIn5` 处于活动状态。如果至少三个输入相等（在允许的偏差内），则第一个具有有效值的输入将写入 `CompOut` 输出。如果发生错误， `CompOut` 输出被关闭，并且 `bIsValid` 输出被重置。只允许使用常量值（无变量）其中只有一个 `b1oo2`， `b2oo3`，和 `b3oo5` 输入可能是`TRUE`。
`udiAllowedDeviation`	`SAFEUDINT`	`0`	比较输入时允许的偏差只允许使用常量值（无变量）
`tToleranceTime`	`SAFETIME`	`TIME#0ms`	可以容忍不等值的时间范围（以毫秒为单位）。只允许使用常量值（无变量）

表 37. 变量输出

姓名	数据类型	初始值	描述，参数值
`bIsValid`	`SAFEBOOL`	`FALSE`	`TRUE`：值相等（在允许的偏差内）。
`CompOut`	`SAFEUSINT`	`0`	输出值：对应第一个 `CompIn` 满足比较的输入值。允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`. 必须根据输入的数据类型选择数据类型。
`bError`	`SAFEUSINT`	`0`	`TRUE`：这 `CompOut` 输出发生上溢或下溢。 `FALSE`：未發生任何錯誤。

姓名

数据类型

初始值

描述，参数值

bIsValid

SAFEBOOL

FALSE

TRUE：值相等（在允许的偏差内）。

CompOut

SAFEUSINT

0

输出值：对应第一个 CompIn 满足比较的输入值。

允许的数据类型： UINT， INT， UDINT， DINT. 必须根据输入的数据类型选择数据类型。

bError

SAFEUSINT

0

TRUE：这 CompOut 输出发生上溢或下溢。

FALSE：未發生任何錯誤。
