设备模块

功能块描述

此功能块属于 SafetyProfisafeDevice 图书馆。

此处描述的功能块版本与安全用户手册中“驱动程序库”章节中版本列表中的功能块最新版本相对应。

功能块的输入 PSDeviceModule 是从 F 模块发送到 F 主机的状态信号。功能块的输出是从 F 主机发送到 F 模块的控制信号。

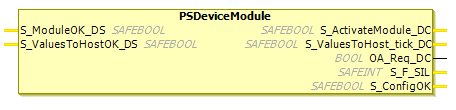

图 129. 功能块‘PSDeviceModule’

表 126. 输入（VAR_INPUT）

姓名	数据类型	初始值	描述
`S_ModuleOK_DS`	`SAFEBOOL`	`FALSE`	`TRUE`：应用程序未向 F-Host 报告任何设备错误。 `FALSE`：应用程序向F-Host报告设备错误。注意：输入信号是输入信号的否定 `Device_Fault_DS` 按照标准“IEC 61784-3-3：工业通信网络 - 配置文件 - 第 3 部分”规定执行。
`S_ValuesToHostOK_DS`	`SAFEBOOL`	`FALSE`	`TRUE`：应用程序的输出信号（= F-Host 的输入信号）有效。 `FALSE`：应用程序的输出信号（= F-Host 的输入信号）无效。注意：输入信号是输入信号的否定 `FV_activated_DS` 按照标准“IEC 61784-3-3：工业通信网络 - 配置文件 - 第 3 部分”规定执行。

姓名

数据类型

初始值

描述

S_ModuleOK_DS

SAFEBOOL

FALSE

TRUE：应用程序未向 F-Host 报告任何设备错误。

FALSE：应用程序向F-Host报告设备错误。

注意：输入信号是输入信号的否定 Device_Fault_DS 按照标准“IEC 61784-3-3：工业通信网络 - 配置文件 - 第 3 部分”规定执行。

S_ValuesToHostOK_DS

SAFEBOOL

FALSE

TRUE：应用程序的输出信号（= F-Host 的输入信号）有效。

FALSE：应用程序的输出信号（= F-Host 的输入信号）无效。

注意：输入信号是输入信号的否定 FV_activated_DS 按照标准“IEC 61784-3-3：工业通信网络 - 配置文件 - 第 3 部分”规定执行。

表 127. 输出（VAR_OUTPUT）

姓名	数据类型	初始值	描述
`S_ActivateModule_DC`	`SAFEBOOL`	`FALSE`	`TRUE`：F 模块的输入信号（映射到 IEC 应用程序的变量）具有有效值。 `FALSE`：F 模块的输入信号（映射到 IEC 应用程序的变量）具有无效值。注意：输出信号是输出信号的反相 `activate_FV_DC` 按照标准“IEC 61784-3-3：工业通信网络 - 配置文件 - 第 3 部分”规定执行。
`S_ValuesToHost_tick_DC`	`SAFEBOOL`	`FALSE`	`TRUE`：监测号码（MNR）已发生改变。有关监控号码的说明，请参阅监控号码 (MNR) `FALSE`：监测数字（MNR）没有变化。
`OA_Req_DC`	`BOOL`	`FALSE`	`TRUE`：要求显示用户提示（可选） `FALSE`：要求不显示任何用户提示（可选）
`S_F_SIL`	`SAFEINT`	`0`	安全完整性等级。在 F-Host 配置中设置为 F-参数 `F_SIL` 对于 F 模块 `1`：SIL1 `2`：安全完整性等级 2 `3`：安全完整性等级3 `4`：未指定 SIL（例如，过程工业） `0`：无有效值
`S_ConfigOK`	`SAFEBOOL`	`FALSE`	`TRUE`：F 主机已接收到 F 模块的有效 F 参数。 `FALSE`：等待 F 主机接收 F 模块的 F 参数
