ProfisafeHost（V2.4）和ProfisafeHostV26

提示

此处描述的功能块版本对应于功能块版本列表。

关于驱动程序的默认行为应遵守 PROFIsafe 主机堆栈。

检测环回错误

SIL监控器

此实现支持 SIL 监视器的变体 B。接收电报的每个 CRC 错误都会导致错误响应：错误状态ProfisafeHost（V2.4）和ProfisafeHostV26：16#C103，F-Device的错误状态：16#C2XX位 2。

如果在 100 小时内多次请求由诊断消息引起的手动操作员确认，则应咨询负责的服务技术人员。

对于操作员和服务技术人员：这表示现场总线系统内的数据传输严重受损。这些故障的可能原因：安装发生变化、带插头连接器的总线电缆屏蔽腐蚀以及极端电磁干扰。应检查是否符合相应的安装指南，或咨询 EMC 专家（有关进一步说明，请参阅 PROFIsafe 规范附录，版本 2.5，2012 年 12 月）。

使用功能块实例

概述：F-Device 指定了预期的 PROFIsafe 传输版本。如果F-Device支持两个 PROFIsafe 版本，则设备描述中将根据 Profisafe 主机版本定义两个设备。根据在CODESYS项目，传输发生在版本 2.4 或 2.6 中。

. 这ProfisafeHost功能块和ProfisafeHostV26功能块在应用程序中用于以下目的：

控制 PROFIsafe 连接的行为
错误发生后确认恢复通信
连接状态和诊断F-Device

为此，必须通过以下方式在程序中使用 ProfisafeHost 功能块的相应实例VAR_EXTERNAL <device name>:ProfisafeHost或者VAR_EXTERNAL <device name>:ProfisafeHostV26。

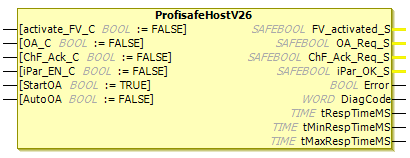

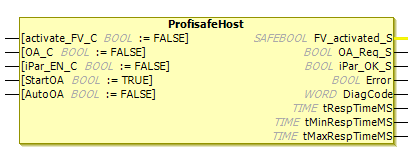

功能块：ProfisafeHost（V2.4）和ProfisafeHostV26

表 115. 变量输入

姓名	数据类型	初始值	说明、参数值
`activate_FV_C`	`BOOL`	`FALSE`	（根据PROFIsafe规格） `TRUE`：故障安全值应传输到F-Device作为输出信号。 `FALSE`：当没有错误或需要确认以恢复安全功能时，应传输过程数据。默认值： `FALSE`
`OA_C`	`BOOL`	`FALSE`	名称根据PROFIsafe规范，操作员确认；用于输入确认边缘进行手动确认。请参阅确认边沿输入（手动确认）默认值： `FALSE` 这输入至确认边沿（手动确认）必须遵守注意事项。
`ChF_Ack_C`	`BOOL`	`FALSE`	此输入仅存在于`ProfisafeHostV26`功能块。（根据 PROFIsafe 规范输入：通道操作员确认）此输入用于确认通道发生错误后恢复通道的安全功能。注意：确认通道错误的程序由F-Device并且可以在其手册中找到。 FB 输入的值被传输到控制字节位 6 中的 F 设备，无论`F_Passivation`环境。
`iPar_EN_C`	`BOOL`	`FALSE`	（根据 PROFIsafe 规范输入：激活 F 设备的 i 参数化。如有必要，`activate_FV_C`也应设置为 1。 `TRUE`：F 设备的 i 参数化已激活。 `FALSE`：F 设备的 i 参数化未激活。默认值： `FALSE`
`StartOA`	`BOOL`	`TRUE`	输入的 PROFIsafe 名称自动确认启动错误用于在启动时自动确认错误。请参阅自动确认启动错误的输入默认值： `TRUE` 这自动确认启动错误的输入必须遵守安全注意事项。
`AutoOA`	`BOOL`	`FALSE`	输入的 PROFIsafe 名称自动确认中断中断后自动确认的输入。请参阅中断后自动确认输入默认值为 `FALSE`。这意味着通信错误后不会自动启动。这中断后自动确认输入必须遵守安全注意事项。

表 116. 变量输出

姓名	数据类型	初始值	说明、参数值
`FV_activated_S`	`SAFEBOOL`	`TRUE`	（根据 PROFIsafe 规范输出：显示故障安全值的激活） `TRUE`：这 `PROFIsafeHost` 堆栈返回故障安全值。 `FALSE`：这 `PROFIsafeHost` 堆栈返回过程数据。（注：输出变为 `TRUE` 无论是在堆栈的指令下，还是由于传输错误 F-Device 或 F 设备中的内部错误。）
`OA_Req_S`	`ProfisafeHost`： `BOOL` `ProfisafeHostV26`： `SAFEBOOL`	`FALSE`	根据输出命名PROFIsafe规范：显示操作员确认请求，用于输出确认请求用于确认请求。看确认请求的输出这确认请求的输出必须遵守注意事项。
`ChF_Ack_Req_S`	`SAFEBOOL`	`FALSE`	此输出仅存在于`ProfisafeHostV26`功能块。根据 PROFIsafe 规范的输出：显示通道操作员确认请求此功能仅在以下情况下可用：`F_Passivation = 1`。 `TRUE`：F-Device需要用户确认（通道操作员确认）才能恢复通道的安全功能。 `FALSE` : 没有频道F-Device目前需要运营商确认（Channel Operator Acknowledgement）。
`iPar_OK_S`	`ProfisafeHost`： `BOOL` `ProfisafeHostV26`： `SAFEBOOL`	`FALSE`	（根据 PROFIsafe 规范输出：显示 F 设备 i 参数化的结束。 `TRUE`：这 F-Device 已收到新的 i-参数。 `FALSE`：这 F-Device 尚未收到新的 i 参数。
`Error`	`BOOL`	`FALSE`	错误显示 `TRUE`：发生错误（`DiagCode` = `16#Cxxx`）。 `FALSE`：未发生错误（`DiagCode` = `16#8xxx`）。
`DiagCode`	`WORD`	`16#0000`	使用输出作为诊断代码（见诊断代码 ) 这`ProfisafeHost`（V2.4）和`ProfisafeHostV26`功能块在诊断输出处显示错误状态方面具有不同的行为。
`tRespTimeMS`	`TIME`	`TIME#0ms`	输出，提供消息的当前循环时间。（见下文：时间测量）
`tMinRespTimeMS`	`TIME`	`TIME#0ms`	输出，提供消息的最小循环时间（见下文：时间测量）自最后一个上升沿 `OA_C` 或系统启动。
`tMaxRespTimeMS`	`TIME`	`TIME#0ms`	输出，提供消息的最大循环时间（见下文：时间测量）自最后一个上升沿 `OA_C` 或系统启动。

时间测量

这ProfisafeHost（V2.4）和ProfisafeHostV26功能块提供三个输出，用于监控消息处理时间。这些输出用于诊断PROFIsafe沟通。

根据 PROFIsafe 规范中，主机定时器的到期时间被视为电报的测量周期时间（F-Host -> F-Device -> F-Host)：从发送请求到收到响应的测量。为了不伪造测量结果，只考虑有效的响应。（这意味着只有转换时的值 T6 和 T16 根据接受 PROFIsafe 规格）。

功能块提供电报的当前和最小循环时间。
