例如：HMI
产品： CODESYS Visualization
示例包 HMI Example 包含连接示例 CODESYS HMI 到 CODESYS V3 和 V2.3 控制。
描述
 |
示例项目 HMIDemo.project 具有以下特点：
使用库中的功能块和项目
链接数据源
警报器的使用
潮流元素的运用
配方元素的使用
附加信息
要成功运行 HMIDemo.project 示例项目，您还需要以下库和项目：
LibForHMIDemo.library这
LibForHMIDemolibrary 用于展示如何使用来自库的参数界面的可视化并将它们链接到数据源。V3ProjForHMIDemo.project示例项目 V3 控制器。它为
HMIDemo在一个 V3 控制器。V23Proj.pro示例项目 V2.3 控制器。它为
HMIDemo的 V2.3 控制器。
连接一个 CODESYS V3 控制器：
安装 CODESYS V3.5 SP11 Patch 1 或更高版本并下载
V3ProjForHMIDemo.project项目到 CODESYS Control Win 控制器。在 通讯设置 数据源选项卡，相应地调整控制器的“名称”和“地址”通信设置。为此，在设备树中 数据源管理器 对象，双击 数据源V3 对象并选择 通讯设置 标签。
有关详细信息，请参阅： 设备编辑器——编辑通信
连接一个 CoDeSys V2.3 控制器
安装 CoDeSys V2.3 并加载
V23Proj.pro项目上PLCWinNT.在 通讯设置 数据源选项卡，调整 IP地址 控制器的通信设置相应。为此，在设备树中 数据源管理器 对象，双击 数据源 对象并选择 通讯设置 标签。
有关详细信息，请参阅： 设备编辑器——编辑通信
可视化
Visualization这

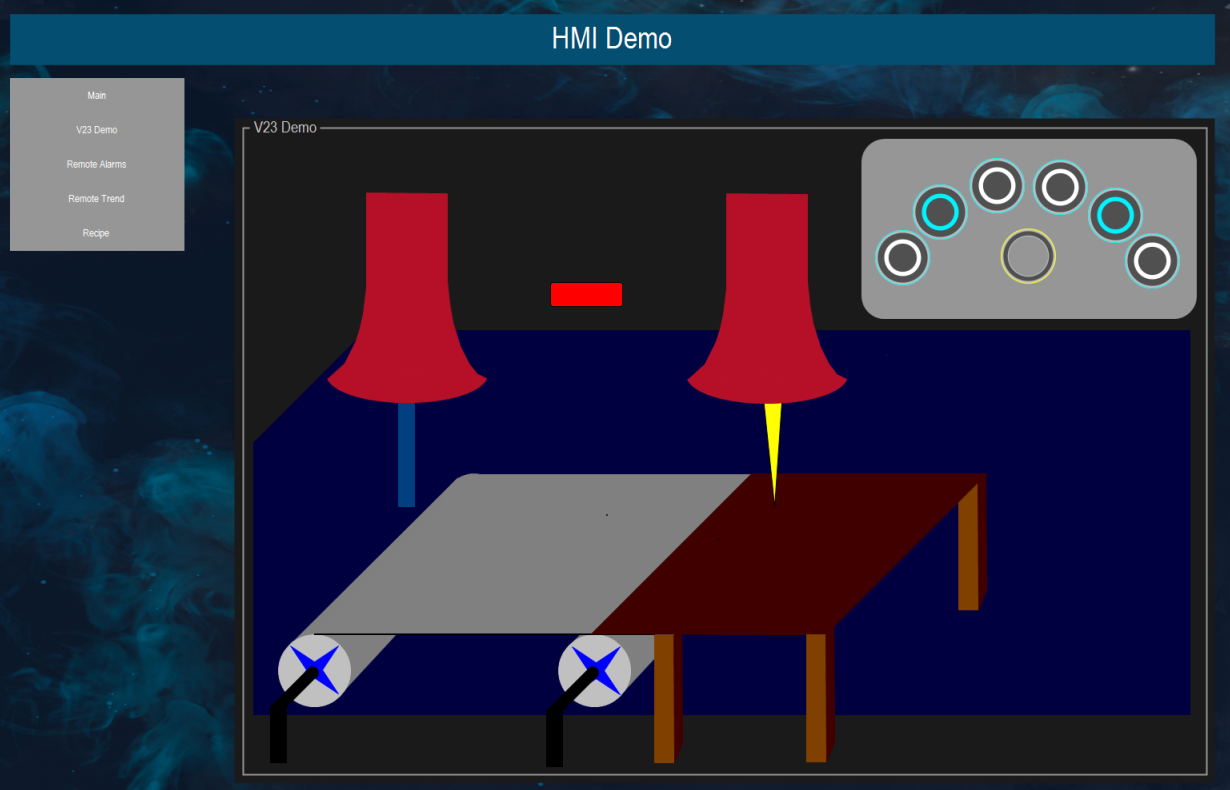

Visualization可视化展示了如何使用库中的功能块和可视化 HMI. （关于这方面的更精确信息，在设备树下 数据源管理器 对象，双击 数据源V3 对象并选择 类型映射 tab.) 该开关可用于启动和停止锯齿波信号的模拟。信号的当前值显示在下方。V23Demo连接到 CoDeSys V2.3 控制器

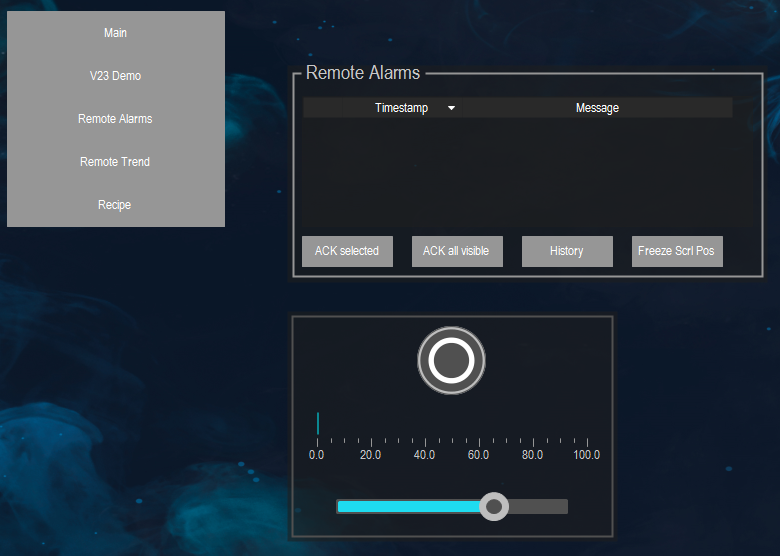

Alarms此可视化显示如何显示和确认通过数据源连接的 V3 控制器的警报。当滑块超过最大值的 60% 时触发警报。

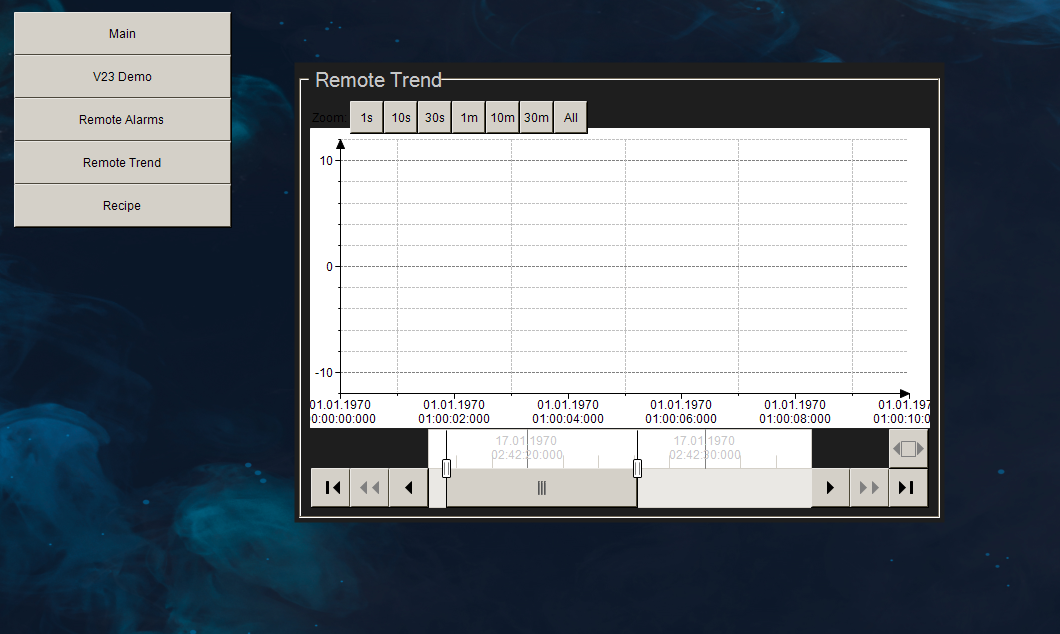

Trend在此可视化中，趋势元素用于显示 CODESYS V3 通过数据源连接的控制器的趋势记录。为此，必须激活锯齿信号的模拟。

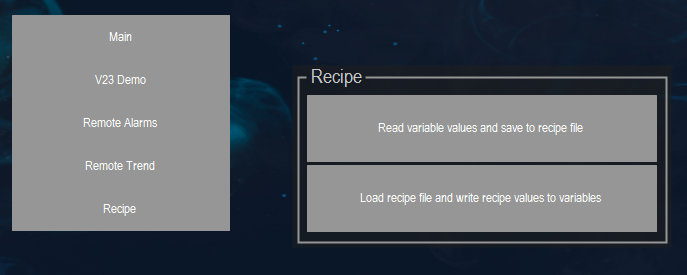

Recipe此可视化显示了如何使用 HMI 加载和保存食谱。配方读取和写入所连接控制器的值。
系统要求和限制
编程系统 | CODESYS Development System （版本 3.5.14.0 或更高版本） |
运行系统 | CODESYS Control Win （版本 3.5.14.0） |
附加组件 | - |
注意
下载 项目
