示例：映射

此示例显示如何使用映射编辑器链接模块实例的输入和输出。

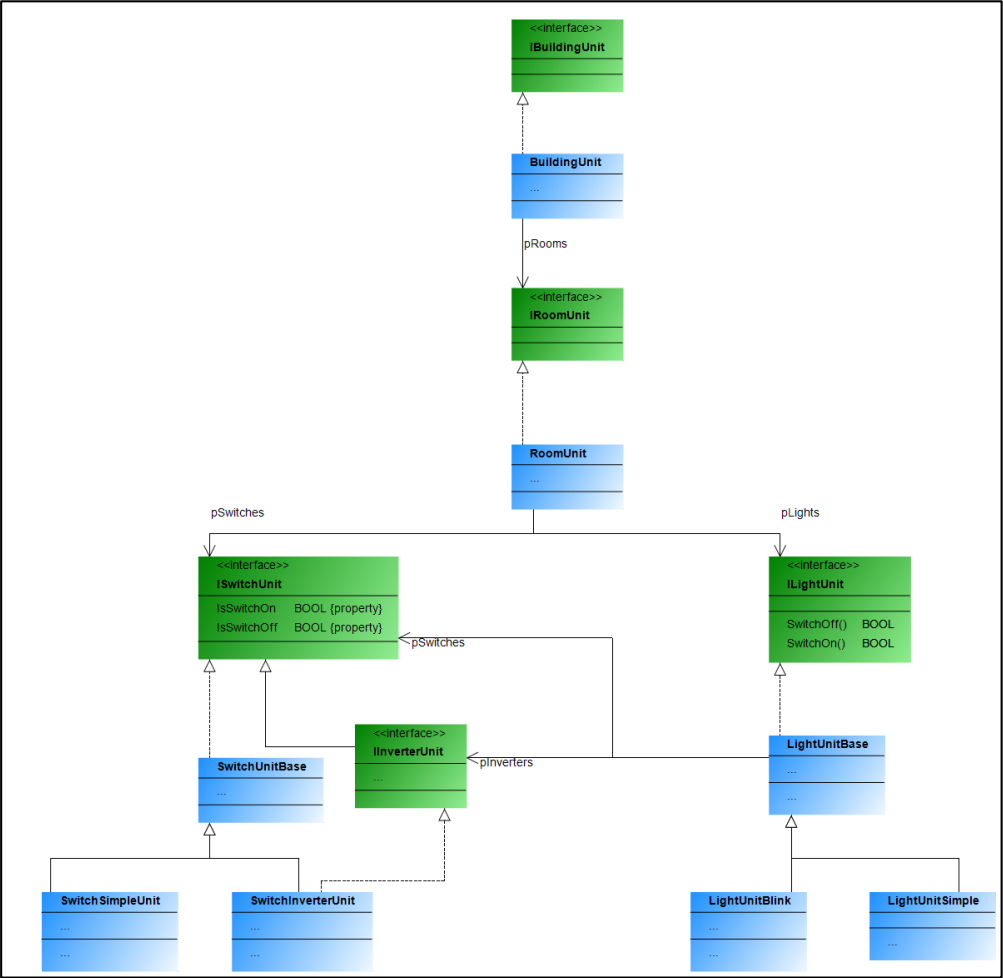

该示例描述了一栋包含房间的建筑物。这些房间设有开关和照明灯，每种灯都有两种类型。照明灯（闪烁或常亮）可以连接到开关或按钮。一个开关或按钮可以连接到多个照明灯。例如，如果一盏照明灯同时配有开关和按钮，则该开关将充当主开关，必须先按下该开关，然后才能使用按钮操作照明灯。如果仅安装了开关，则这些开关将控制参考照明灯的开关。闪烁的照明灯在打开时会自动在亮和灭之间切换。

有关详细信息，请参阅：For more information, see: 命令：映射 I/O。

总线系统的设备在生成之前即可使用，但尚未与模块的输入和输出建立链接。您可以使用映射编辑器将这些 I/O 链接到通信系统的 I/O。您可以通过点击 Composer 菜单中的以下图标来访问映射编辑器：

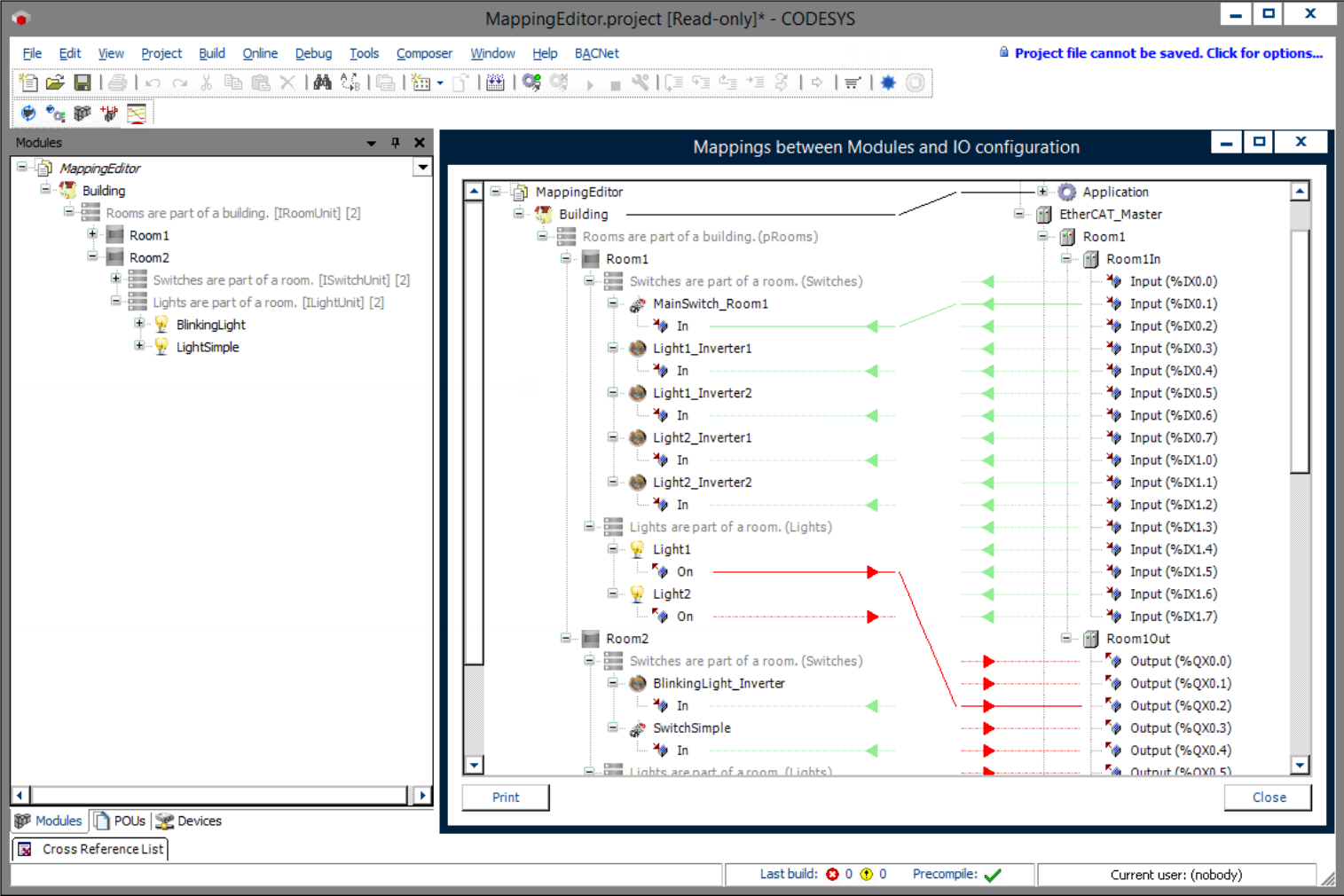

在映射编辑器中，您可以通过拖放操作来链接两个页面的输入和输出。当设备生成器在代码生成过程中自动生成设备时，也可以使用映射编辑器。您还可以使用此功能链接未映射到现场总线 I/O 的模块实例的输入和输出。
