示例：可视化生成器

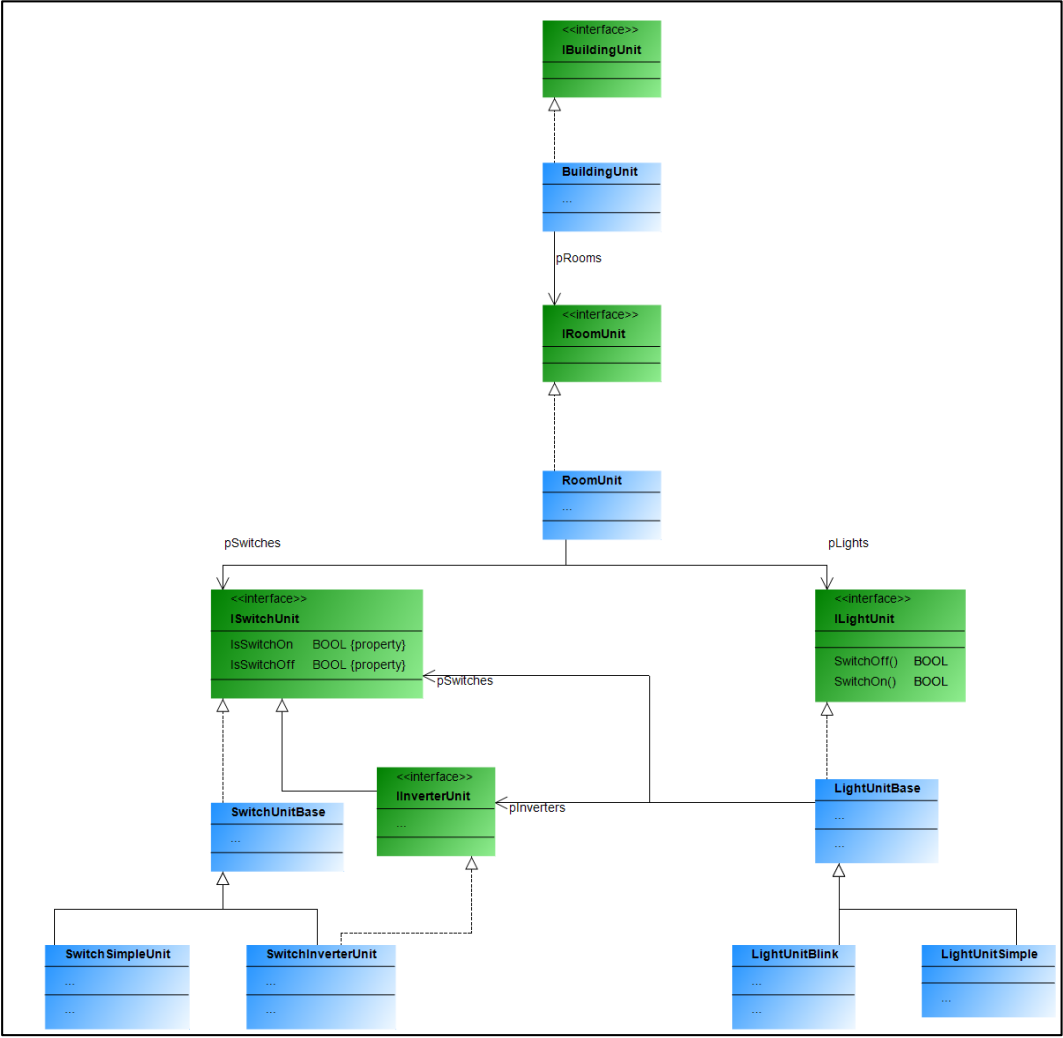

该示例描述了一栋包含房间的建筑物。这些房间设有开关和照明灯，每种开关和照明灯均有两种类型。照明灯（闪烁或常亮）可以连接到开关或按钮。一个开关或按钮可以连接到多个照明灯。例如，如果一盏照明灯同时配有开关和按钮，则该开关将充当主开关，必须先按下该开关，然后才能使用按钮操作照明灯。如果仅安装了开关，则这些开关将控制参考照明灯的开关。闪烁的照明灯在打开时会自动在亮和灭之间切换。

有关详细信息，请参阅：For more information, see: 维苏部分。

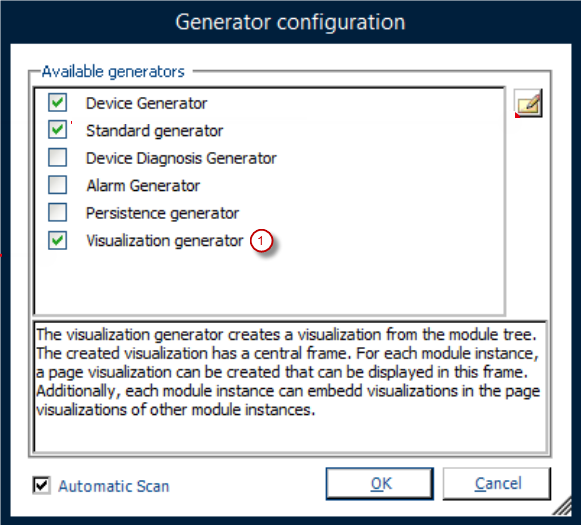

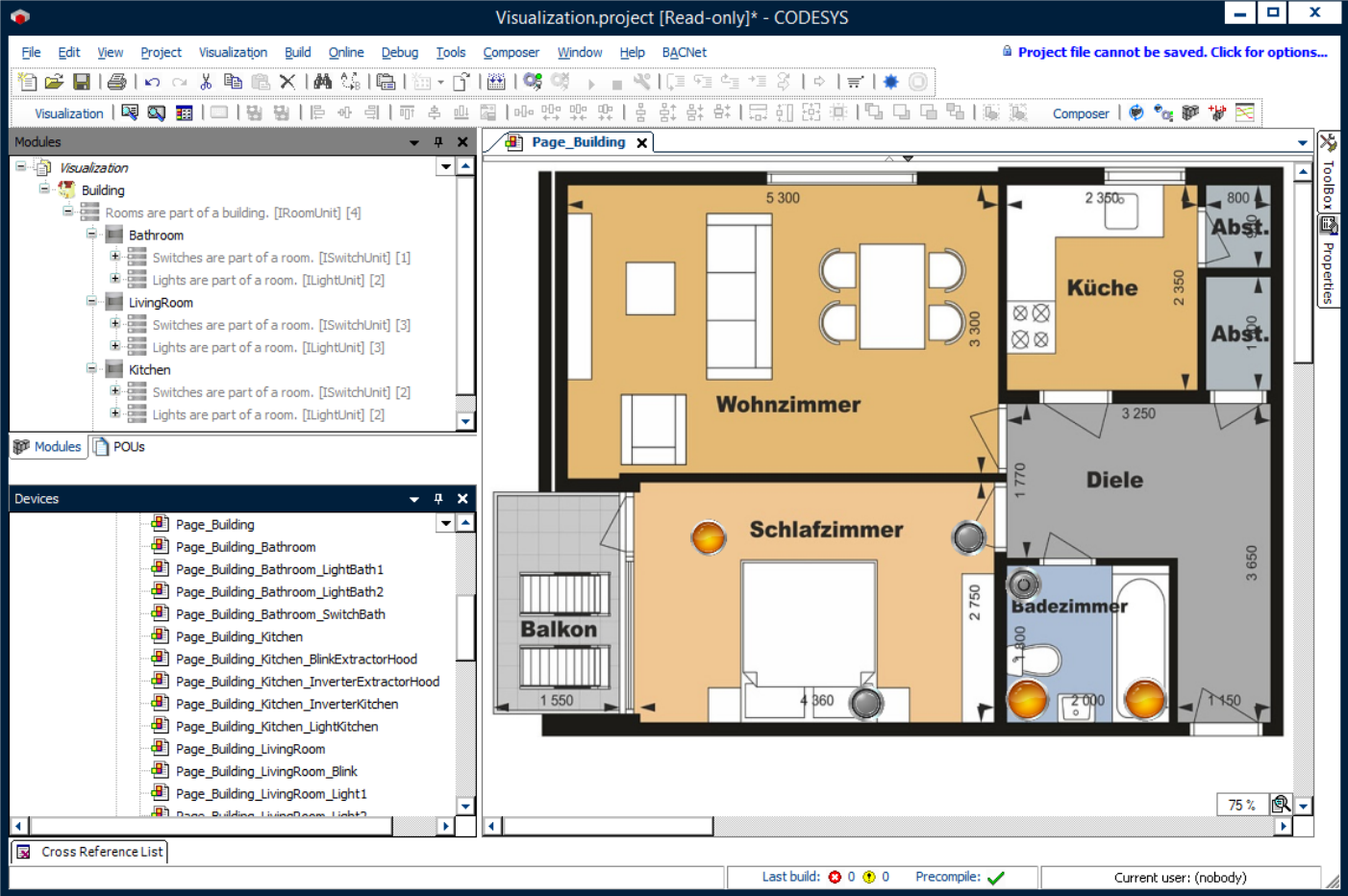

首先，您需要启用CODESYS Application Composer在生成器的设置对话框中，您可以定义顶级模板以及窗口大小。顶级模板决定了生成的顶级可视化中页面选项卡和导航元素的外观等。

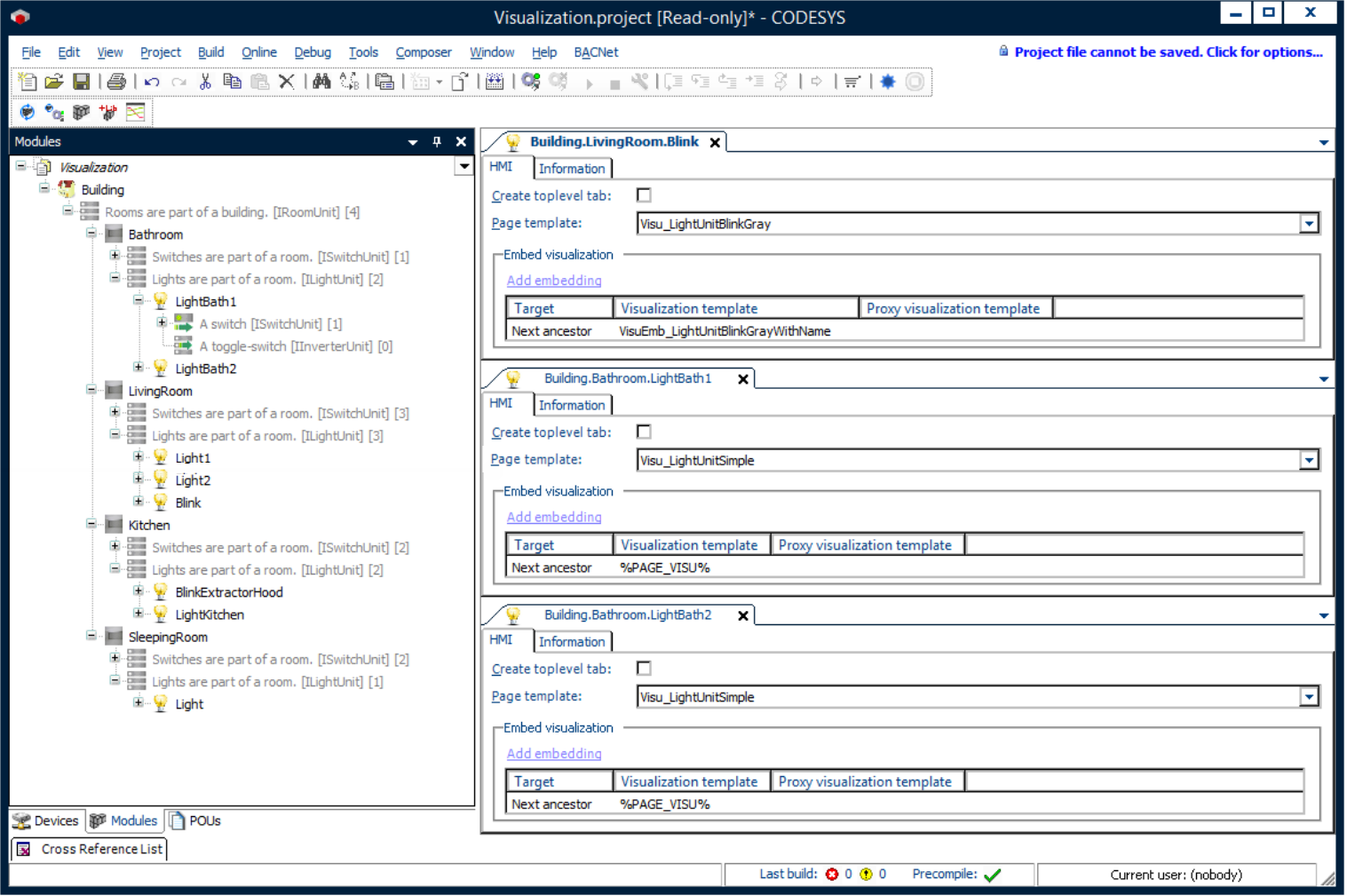

通常，您可以为每个模块定义几种不同的可视化效果。在模块树中，在人机界面每个模块实例的选项卡，您可以定义使用哪种可视化以及如何使用它们。

您将在 POU 池或库中创建的可视化链接到Visu部分。您可以根据本节中的定义，将可视化效果作为嵌入可视化效果插入到其他模块的页面可视化效果中。此外，可视化效果还可以创建自己的页面可视化效果，以便进行更多嵌入。

页面可视化可以定义占位符，以便嵌入可视化的特定位置。您可以手动编辑和修改已生成的可视化，而不会被重复生成的可视化覆盖。
