EtherCAT – PROFIBUS 主控EL6731终端

CODESYS 支持 Beckhoff 的 EL6731 设备，该设备从 EtherCAT 到一个 PROFIBUS 掌握。您在下面插入网关 EtherCAT EK1100 耦合器。然后你可以像典型的那样配置它 EtherCAT 奴隶。

当您插入网关时， PROFIBUS 自动插入主节点（EL6731-PB Master）。这 PROFIBUS 大师就像一个标准 PROFIBUS 掌握。

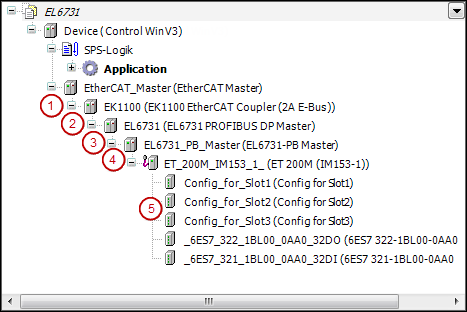

(1) EtherCAT 耦合器 (2) 网关 EtherCAT PROFIBUS 掌握 (3) PROFIBUS 掌握 (4) PROFIBUS 奴隶 (5) PROFIBUS 模块

以下 PROFIBUS 大师，插入 PROFIBUS 您通过 GSD 导入安装到设备存储库的从站和模块。在编辑器对话框中，您可以设置典型的 PROFIBUS 参数和 I/O 通道。
