EtherCAT – PROFINET EL6631_0010 设备终端

CODESYS 支持 Beckhoff 的 EL6631_0010 设备，该设备从 EtherCAT 到一个 PROFINET 设备。您在下面插入网关 EtherCAT EK1100 耦合器。然后你可以像典型的那样配置它 EtherCAT 奴隶。

当您插入网关时， PROFINET 设备节点自动插入。这 PROFINET 设备就像一个标准 PROFINET 设备。

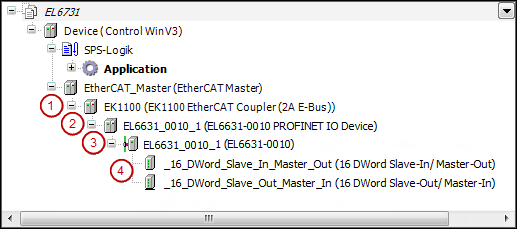

(1) EtherCAT 耦合器 (2) 网关 EtherCAT PROFINET 设备 (3) PROFINET 设备 (4) PROFINET 模块

你插入 PROFINET 下面的模块 PROFINET 设备。在编辑器对话框中，您可以设置典型的 PROFINET 参数和 I/O 通道。
