EtherCAT – PROFIBUS 从站 EL6731_0010 终端

CODESYS 支持 Beckhoff 的 EL6731_0010 设备，该设备从 EtherCAT 到一个 PROFIBUS 奴隶。您在下面插入网关 EtherCAT EK1100 耦合器。然后你可以像典型的那样配置它 EtherCAT 奴隶。

当您插入网关时， PROFIBUS 从节点自动插入。这 PROFIBUS 奴隶行为就像一个标准 PROFIBUS 奴隶。

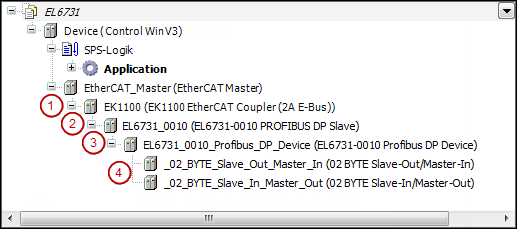

(1) EtherCAT 耦合器 (2) 网关 EtherCAT PROFIBUS 奴隶 (3) PROFIBUS 奴隶 (4) PROFIBUS 模块

你插入 PROFIBUS 下面的模块 PROFIBUS 奴隶。在编辑器对话框中，您可以设置典型的 PROFIBUS 参数和 I/O 通道。
