EtherCAT – PROFINET 控制器 EL6631 终端

CODESYS 支持 Beckhoff 的 EL6631 设备，该设备从 EtherCAT 到一个 PROFINET 控制器。您在下面插入网关 EtherCAT EK1100 耦合器。然后你可以像典型的那样配置它 EtherCAT 奴隶。

当您插入网关时， PROFINET 控制器节点自动插入。这 PROFINET 控制器就像一个标准 PROFINET 控制器。

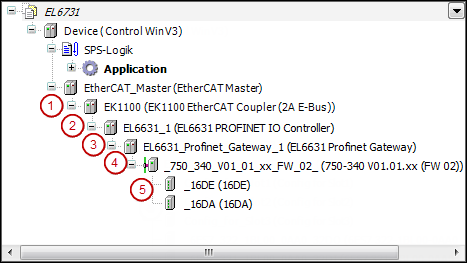

(1) EtherCAT 耦合器 (2) 网关 EtherCAT PROFINET 掌握 (3) PROFINET 掌握 (4) PROFINET 奴隶 (5) PROFINET 模块

以下 PROFINET 控制器，插入 PROFINET 作为 GSDML 导入安装到设备存储库的设备和模块。在编辑器对话框中，您可以设置典型的 PROFINET 参数和 I/O 通道。
